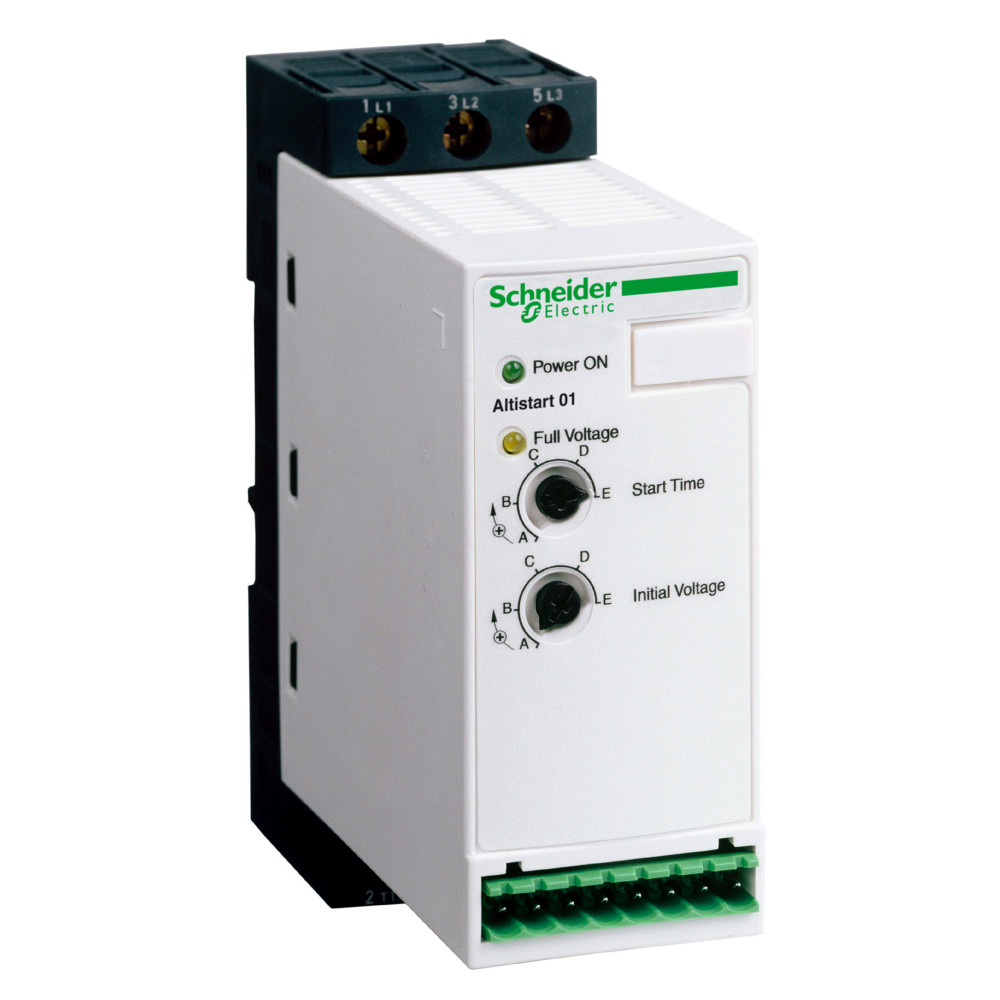

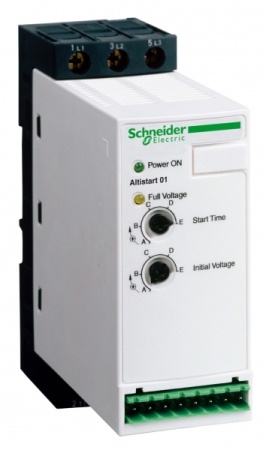

УСТР-ВО ПЛАВН ПУСКА ATS01 25A 110-480В

45 мм

124 мм

131 мм

Германия

<= напряжение питания

асинхронные электродвигатели

11 лс, 3 фазы в 460 В<br>2 лс, 3 фазы в 210 V<br>3 лс, 3 фазы в 210 V<br>5 лс, 3 фазы в 230 В<br>9 лс, 3 фазы в 460 В<br>7.5 лс, 3 фазы в 230 В

25 А

пуск с постепенным увеличением напряжения

1 Вт при полной нагрузке и при завершении пуска<br>126 Вт в переходном состоянии

1 фаза

110...480 В - 10...10 %

вертикальный +/- 10 градусов

50...60 Hz - 5...5 %

1 s / 100 <br>5 s / 20 <br>регулируем. от 1 до 5 с

30...80 % пускового момента при прямом пуске двигателя

2 А DC-13<br>3 А AC-15

2.2-3 кВт в 200-240 В 3 фазы<br>2.2-3 кВт в 200-240 В 1 фаза<br>4-6 кВт в 200-240 В 3 фазы<br>7-11 кВт в 200-240 В 3 фазы<br>7-11 кВт в 380-440 В 3 фазы

soft starter

<= 1000 м без ухудшения номинальных значений<br>> 1000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м

1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6<br>1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

встроенный байпас

Altistart 01

ATS01N1

0.35 кг

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

-25-70 °C в соответствии с EN/IEC 60947-4-2

устройство плавного пуска

винтовой зажим 4 мм - Жесткий 1 1...10 mm² AWG 8 силовая цепь<br>клеммный блок с винтовыми зажимами - Гибкий Без наконечника 2 0,5...1,5 мм² AWG 16 цепь управления<br>клеммный блок с винтовыми зажимами - Жесткий 1 0,5...2,5 мм² AWG 14 цепь управления<br>винтовой зажим 4 мм - Жесткий 2 1...6 mm² AWG 10 силовая цепь<br>клеммный блок с винтовыми зажимами - Жесткий 2 0,5...1 мм² AWG 17 цепь управления<br>клеммный блок с винтовыми зажимами - Гибкий С кабельным наконечником 1 0,5...1,5 мм² AWG 16 цепь управления<br>винтовой зажим 4 мм - Гибкий Без наконечника 1 1,5...10 мм² AWG 8 силовая цепь<br>клеммный блок с винтовыми зажимами - Гибкий Без наконечника 1 0,5...2,5 мм² AWG 14 цепь управления<br>винтовой зажим 4 мм - Гибкий С кабельным наконечником 2 1...6 mm² AWG 10 силовая цепь<br>винтовой зажим 4 мм - Гибкий Без наконечника 2 1,5...6 мм² AWG 10 силовая цепь

ATS01

125 А при номинальной нагрузке

0.5-0.5 Н-м<br>1.9-2.5 Н-м

простая машина

EN/IEC 60947-4-2

5-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3

-10-40 °C (без ухудшения номинальных значений)<br>40-50 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)

IP20

B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат.<br>C-Tick<br>CCC<br>ГОСТ<br>CSA<br>UL

2 в соответствии с EN/IEC 60947-4-2

AC-53B в соответствии с EN/IEC 60947-4-2

47,5...63 Гц

99-528 В

наведенные и излучаемые помехи уровень В в соответствии с CISPR 11<br>стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4<br>стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3<br>кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11<br>импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5<br>наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2<br>затухающие колебания уровень 3 в соответствии с IEC 61000-4-12<br>электростатический разряд уровень 3 в соответствии с IEC 61000-4-2<br>электромагнитная совместимость в соответствии с EN 50082-1<br>электромагнитная совместимость в соответствии с EN 50082-2<br>гармоники в соответствии с IEC 1000-3-2<br>гармоники в соответствии с IEC 1000-3-4<br>стойкость к наведенным помехам, вызванных электромагнитными полями уровень 3 в соответствии с IEC 61000-4-6

с радиатором

11 кВт, 3 фазы в 400 В<br>3 кВт, 3 фазы в 230 В<br>4 кВт, 3 фазы в 230 В<br>9 кВт, 3 фазы в 400 В<br>7.5 кВт, 3 фазы в 400 В<br>5.5 кВт, 3 фазы в 230 В<br>2.2 кВт, 1 фаза в 230 В

110 В пер. ток +/- 10 % в 35 мА<br>24 В пер./пост. тока +/- 10 % в 30 мА<br>240 V пер. ток +/- 10 % в 80 мА

CE
