Артикул:
LRE485

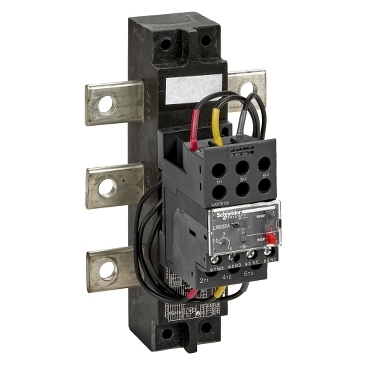

ТЕПЛОВОЕ РЕЛЕ EASYPACT TVS 174A-279A
Реле предназначены для защиты цепей и электродвигателей от перегрузок, обрыва фазы, превышения длительности пуска и заклинивания ротора. Реле LRE применяются совместно с контакторами серии LC1E. Реле поставляются с переключателем режимов, защищенным крышкой, в положении ручного возврата.
Галерея
1/2
—
Габариты
Вес
2.2 кг
Ширина
180 мм
Высота
134 мм
Глубина
134 мм
Характеристики
Страна производства
Китай
Механическая стойкость
удары: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7<br>вибрации: 3 Gn в соответствии с IEC 60068-2-6
Внешняя сигнальная лампа (опция)
индикатор срабатывания реле
Тип управления
стоп: красный кнопка<br>сброс: зеленый кнопка
Шаг соединения
48 мм
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Класс тепловой перегрузки
класс 10A в соответствии с IEC 60947-4-1
Температурная компенсация
-20-60 °C
Применение реле
защита двигателя
Диапазон уставок тепловой защиты
174-279 А
Чувствительность к обрыву фазы
ток отключения 130 % от Ir на две фазы, последняя на 0 в соответствии с IEC 60947-4-1
Электрическая прочность изоляции
6 кВ в 50 Гц в соответствии с IEC 60255-5
Серия
EasyPact
Совместимость продукта
LC1E200…630
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohs
Соответствует
Тип продукта
дифференциальное тепловое реле перегрузки
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
EasyPact TVS
Краткое название устройства
LRE
Момент затяжки
силовая цепь: 35 Н-м - шины M10<br>силовая цепь: 35 Н-м - наконечники M10<br>цепь сигнализации: 1.7 Н-м - винтовой зажим
Соединения – клеммы
цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий без наконечника<br>цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника<br>силовая цепь: наконечники<br>силовая цепь: шины - сечение шины: 4 x 25 мм
Защитное исполнение
TH в соответствии с IEC 60068
Стандарты
IEC 60947-4-1<br>IEC 60947-5-1
Рабочая температура окружающей среды
-20-60 °C без понижения в соответствии с IEC 60947-4-1<br>-20-70 °C с ухудшением рабочих характеристик
Степень защиты ip
IP00 в соответствии с IEC 60529
Уставка срабатывания
1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
Сертификаты
ГОСТ
Температура окружающей среды при хранении
-60-80 °C
Тип сети
переменный ток
Монтажная опора
под контактором<br>монтаж на панель
[ue] номинальное рабочее напряжение
<= 690 V переменный ток
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1
Частота сети
50...60 Hz
[up] номинальное импульсное выдерживаемое напряжение
6 кВ
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
Электромагнитная совместимость
способность выдерживать импульсные перенапряжения: 6 кВ в соответствии с IEC 60801-5
[ith] условный тепловой ток на открытом воздухе
5 А для цепь сигнализации
Соответствующий номинал предохранителя
315 А gG для силовая цепь<br>315 А aM для силовая цепь<br>5 А gG для цепь сигнализации
Огнестойкость
850 °C в соответствии с IEC 60068-2-1
Локальная индикация
индикатор срабатывания
