Артикул:
LC1V160FE7

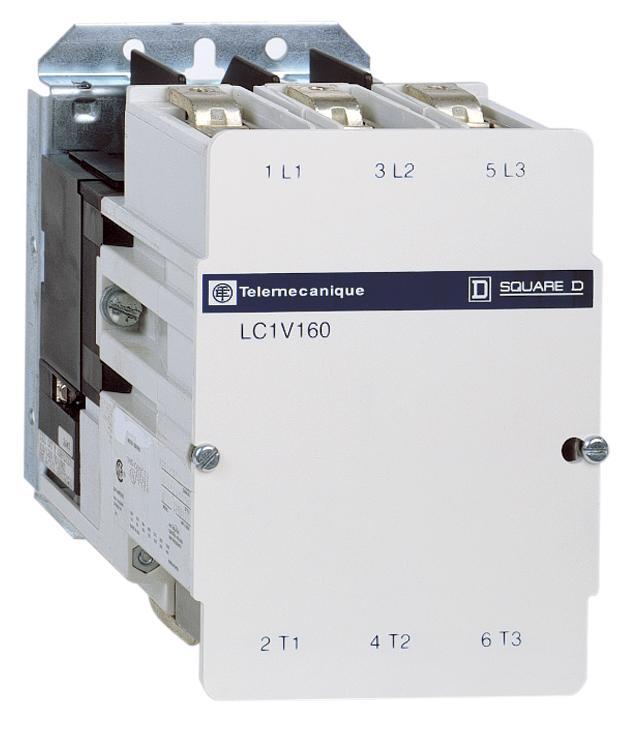

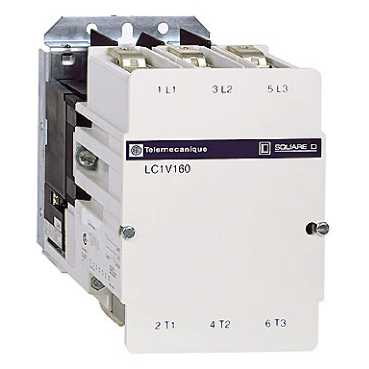

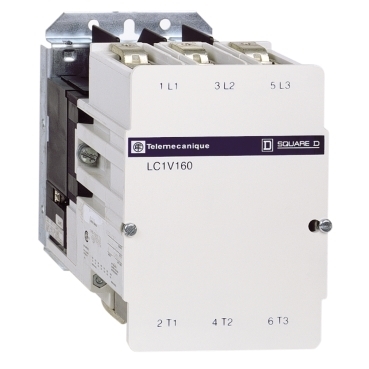

КОНТАКТОР ВАКУУМНЫЙ В 3P, 160 A, 115V 50/60 ГЦ,
Основные области применения вакуумных контакторов: металлургическая, нефтегазовая, горно-рудничная, городской и железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.
Галерея
1/6
—
Габариты
Ширина
123 мм
Высота
168 мм
Глубина
151 мм
Характеристики
Страна производства
США
Время работы
18...22 мс при замыкании<br>95...115 мс при размыкании
Потребляемая мощность при удержании, в·а
30-30 В·А
Максимальная частота коммутации
1200 цикл/ч
[ith] условный тепловой ток на открытом возду
10 А для Цепь управления<br>160 А для Силовая цепь
Технология использования катушек
без встроенного симметричного защитного стабилитрона
Номинальная отключающая способность
1600 А в 1500 V для Силовая цепь в соответствии с ГОСТ IEC 60947
[uc] напряжение цепи управления
110...120 V пер. ток 50/60 Гц
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
300-300 В·А
Вспомогательные контакты
2 Н.О. + 1 Н.З.
Мощность двигателя, л.с.
100 лс в 380 В Переменный ток 50/60 Гц в соответствии с CSA<br>125 лс в 480 В Переменный ток 50/60 Гц в соответствии с CSA<br>150 лс в 600 В Переменный ток 50/60 Гц в соответствии с CSA<br>200 лс в 800 V Переменный ток 50/60 Гц в соответствии с CSA<br>250 лс в 1000 В Переменный ток 50/60 Гц в соответствии с CSA<br>400 лс в 1500 V Переменный ток 50/60 Гц в соответствии с CSA<br>50 лс в 200 V Переменный ток 50/60 Гц в соответствии с CSA<br>60 лс в 240 В Переменный ток 50/60 Гц в соответствии с CSA
Номинальная рабочая мощность, вт
130000 Вт в 400 В AC-4
Тип катушки
стандартный
Рабочая высота
2500...3600 м
Виброустойчивость
2 gn 10-500 Гц
Ударопрочность
10 gn контактор замкнут<br>10 gn контактор разомкнут
Серия
TeSys V<br>TeSys
Код совместимости
LC1V
Вес нетто
3.8 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
вакуумный контактор
Наименование продукта
TeSys V
Описание полюсов
3P
Краткое название устройства
LC1V
Момент затяжки
Силовая цепь: 14 Н·м - разъем - кабель 70-70 мм² шестигранный
Соединения – клеммы
Цепь управления: разъем 1 2.5-2.5 мм²<br>Силовая цепь: разъем 1 70-70 мм²
Способ монтажа
монтаж на панель<br>рейка
Стандарты
EN 60947-4-1<br>IEC 60947-4-1
Рабочая температура окружающей среды
-5-55 °C
Степень защиты ip
IP00 в соответствии с МЭК 60529
Температура окружающей среды при хранении
-40-80 °C
Тип сети
пер. ток
Категория применения
AC-1<br>AC-3
[ue] номинальное рабочее напряжение
Силовая цепь: <= 1000 В Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
Силовая цепь: 1500 В<br>цепи заземления: 2000 В<br>Цепь управления: 690 В
Механическая износостойкость
5000000 циклы
Мощность двигателя, квт
110 кВт в 525 В Переменный ток 50/60 Гц<br>150 кВт в 690 В Переменный ток 50/60 Гц<br>200 кВт в 1000 В Переменный ток 50/60 Гц<br>45 кВт в 230 В Переменный ток 50/60 Гц<br>75 кВт в 400 В Переменный ток 50/60 Гц
[up] номинальное импульсное выдерживаемое на
8 кВ
[ie] номинальный рабочий ток
160 А 40 °C) Переменный ток AC-1 для Силовая цепь<br>160 А 55 °C) Переменный ток AC-3 для Силовая цепь
Соответствующий номинал предохранителя
10 А gG для Цепь управления<br>160 А aM в <= 1000 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Огнестойкость
850 °C в соответствии с IEC 60695-2-1
Применение контактора
управление электродвигателем<br>активная нагрузка
Номинальная включающая способность irms
1900 А в 1500 V Переменный ток для Силовая цепь в соответствии с ГОСТ IEC 60947
Пределы напряжения цепи управления
0,8...1,1 Uc в 50/60 Гц
