Артикул:
LC1E80E7

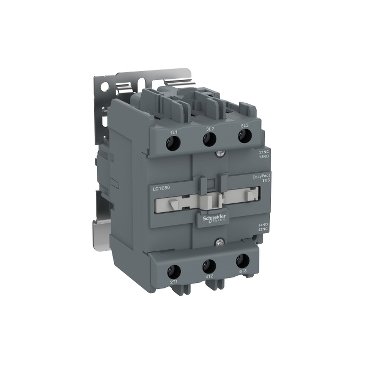

КОНТАКТОР TVS 80А 400В AC3 48В 50/60ГЦ
Преимущества: Серия EasyPact TVS предлагает оптимальный баланс рабочих характеристик, удобство выбора, приобретения и хранения и расширенную гибкость.
Применения: предназначены для стандартного применения
Галерея
1/2
—
Габариты
Ширина
85 мм
Высота
127 мм
Глубина
121 мм
Характеристики
Страна производства
Китай
Время работы
20...35 мс при замыкании<br>6…30 мс при размыкании
Потребляемая мощность при удержании, в·а
22-22 В·А 60 Гц 0.3 20 °C)<br>20-20 В·А 50 Гц 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для Цепь управления
Максимальная частота коммутации
1200 цикл/ч в <60 °C
Механическая стойкость
вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 3 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 6 g (ном.) в течение 11 мс<br>удары контактор замкнут: 7 g (ном.) в течение 11 мс
Время без перекрытия
1.5 мс при подаче напряжения guaranteed between NC and NO contact<br>1.5 мс при снятии напряжения guaranteed between NC and NO contact
Номинальная отключающая способность
640 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Среднее полное сопротивление
0.8 мОм - Ith 110 А 50 Гц для Силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
200-200 В·А 50 Гц 0.75 20 °C)<br>220-220 В·А 60 Гц 0.75 20 °C)
Теплоотдача
6-10 Вт для Цепь управления
Вспомогательные контакты
1 Н.О. + 1 Н.З.
[icw] номинальный кратковременно допустимый ток
640 А в <40 °C - 10 с для Силовая цепь<br>320 А в <40 °C - 60 с для Силовая цепь<br>135 А в <40 °C - 600 с для Силовая цепь
Минимальный коммутируемый ток
5 мА для Цепь управления
Допустимая температура воздуха вокруг устройства
-20-70 °C при Uc
Мощность, рассеиваемая одним полюсом
5.1 Вт AC-3<br>9.7 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
EasyPact
Вес нетто
1.52 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Контактор
Наименование продукта
EasyPact TVS
Описание полюсов
3P
Краткое название устройства
LC1E
Момент затяжки
Цепь управления: 1.2 Н-м<br>Силовая цепь: 12 Н-м<br>Цепь управления: 1.4 Н-м<br>Силовая цепь: 13.5 Н-м
Соединения – клеммы
Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: Гибкий Без наконечника<br>Цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: Гибкий Без наконечника<br>Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>Цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>Цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>Силовая цепь: винтовой зажим 1 4-50 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>Силовая цепь: винтовой зажим 2 4-16 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>Силовая цепь: винтовой зажим 1 4-50 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>Силовая цепь: винтовой зажим 2 4-50 мм² - жесткость кабеля: жесткий кабель Без наконечника
Сопротивление изоляции
> 10 МОм для Цепь управления
Защитное исполнение
TH (степень загрязнения 3) в соответствии с IEC 60068
Стандарты
IEC 60947-4-1<br>IEC 60947-5-1<br>IEC 60947-1
Рабочая температура окружающей среды
-5-55 °C
Сертификаты
EAC
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-3<br>AC-1
Монтажная опора
DIN-рейка<br>монтаж на панель
[ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1
Механическая износостойкость
300000 циклы
Электрическая износостойкость
350000 циклы AC-1<br>900000 циклы AC-3
[up] номинальное импульсное выдерживаемое напряжение
6 кВ катушка не соединена с силовой цепью в соответствии с ГОСТ IEC 60947
Категория перенапряжения
III
Мощность двигателя, квт
22 кВт в 220...230 V Переменный ток 50/60 Гц<br>37 кВт в 380...400 V<br>45 кВт в 415 В<br>45 кВт в 440 В<br>45 кВт в 500 В<br>45 кВт в 660...690 В
Напряжение цепи управления
48 В Переменный ток 50/60 Гц
[ie] номинальный рабочий ток
80 А 60 °C) в <= 440 V Переменный ток AC-3 для Силовая цепь<br>110 А 60 °C) в <= 440 V Переменный ток AC-1 для Силовая цепь
Соответствующий номинал предохранителя
10 А gG в <= 690 V координация тип 1 для Цепь управления в соответствии с IEC 60947-5-1<br>160 А gG в <= 690 V координация тип 1 для Силовая цепь
Огнестойкость
850 °C в соответствии с МЭК 60695-2-1
Применение контактора
активная нагрузка<br>управление электродвигателем
Тип цепи управления
Переменный ток в 50/60 Гц
Номинальная включающая способность irms
800 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc в 50/60 Гц 55 °C)<br>отпускание: 0,3...0,6 Uc в 50/60 Гц 55 °C)
