Артикул:
LC1E65F5

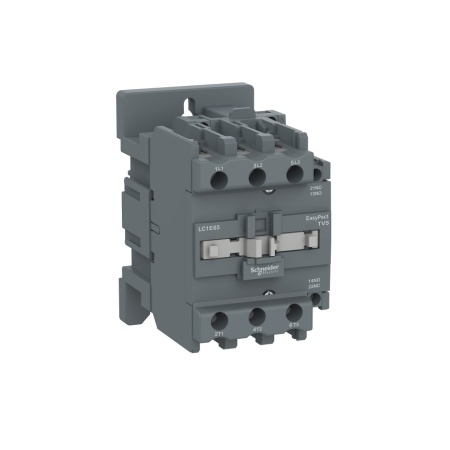

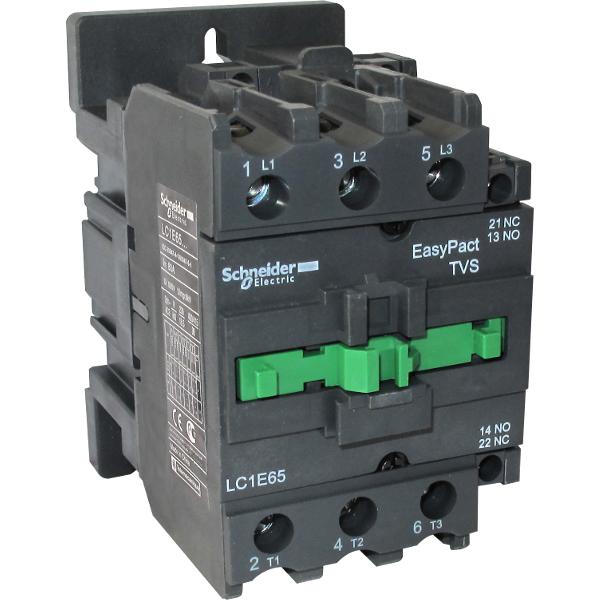

КОНТАКТОР TVS 65А 400В AC3 110В 50ГЦ
Преимущества: Серия EasyPact TVS предлагает оптимальный баланс рабочих характеристик, удобство выбора, приобретения и хранения и расширенную гибкость.
Применения: предназначены для стандартного применения
Галерея
1/3
—
Габариты
Ширина
75 мм
Высота
127 мм
Глубина
114 мм
Характеристики
Страна производства
Китай
Время работы
20...26 мс при замыкании<br>8...12 мс при размыкании
Потребляемая мощность при удержании, в·а
15-15 В·А 50 Гц 0.3 20 °C)<br>13-13 В·А 60 Гц 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для Цепь управления
Максимальная частота коммутации
1200 цикл/ч в <60 °C
[ith] условный тепловой ток на открытом возду
80 А в <55 °C
Механическая стойкость
вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 3 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 6 g (ном.) в течение 11 мс<br>удары контактор замкнут: 7 g (ном.) в течение 11 мс
Время без перекрытия
1.5 мс при подаче напряжения guaranteed between NC and NO contact<br>1.5 мс при снятии напряжения guaranteed between NC and NO contact
Номинальная отключающая способность
520 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Среднее полное сопротивление
1 мОм - Ith 80 А 50 Гц для Силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
160-160 В·А 50 Гц 0.75 20 °C)<br>140-140 В·А 60 Гц 0.75 20 °C)
Теплоотдача
6-10 Вт для Цепь управления
Вспомогательные контакты
1 Н.О. + 1 Н.З.
[icw] номинальный кратковременно допустимый ток
520 А в <40 °C - 10 с для Силовая цепь<br>260 А в <40 °C - 60 с для Силовая цепь<br>110 А в <40 °C - 600 с для Силовая цепь
Минимальный коммутируемый ток
5 мА для Цепь управления
Допустимая температура воздуха вокруг устройства
-20-70 °C при Uc
Мощность, рассеиваемая одним полюсом
4.2 Вт AC-3<br>6.4 Вт AC-1
Рабочая высота
3000 м Без ухудшения номинальных значений
Серия
EasyPact
Вес нетто
0.98 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Контактор
Наименование продукта
EasyPact TVS
Описание полюсов
3P
Краткое название устройства
LC1E
Момент затяжки
Цепь управления: 1.2 Н·м<br>Силовая цепь: 5 Н·м<br>Цепь управления: 1.4 Н·м<br>Силовая цепь: 5.8 Н·м
Соединения – клеммы
Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий Без наконечника<br>Цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий Без наконечника<br>Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий С кабельным наконечником<br>Цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий С кабельным наконечником<br>Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>Цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>Силовая цепь: винтовой зажим 1 2.5-25 мм² - жесткость кабеля: гибкий С кабельным наконечником<br>Силовая цепь: винтовой зажим 2 2.5-10 мм² - жесткость кабеля: гибкий С кабельным наконечником<br>Силовая цепь: винтовой зажим 1 2.5-25 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>Силовая цепь: винтовой зажим 2 2.5-16 мм² - жесткость кабеля: жесткий кабель Без наконечника
Сопротивление изоляции
> 10 МОм для Цепь управления
Способ монтажа
DIN-рейка<br>монтаж на панель
Защитное исполнение
TH (степень загрязнения 3) в соответствии с МЭК 60068-2-30 тест Db
Стандарты
IEC 60947-4-1<br>IEC 60947-1<br>IEC 60947-5-1
Рабочая температура окружающей среды
-5-55 °C
Степень защиты ip
IP2x в соответствии с МЭК 60529
Сертификаты
EAC<br>CE
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-3<br>AC-1
[ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1
Механическая износостойкость
5000000 циклы
Электрическая износостойкость
350000 циклы AC-1<br>900000 циклы AC-3
Категория перенапряжения
III
Мощность двигателя, квт
18.5 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)<br>30 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)<br>37 кВт в 415 В Переменный ток 50/60 Гц (AC-3)<br>37 кВт в 440 В Переменный ток 50/60 Гц (AC-3)<br>37 кВт в 500 В Переменный ток 50/60 Гц (AC-3)<br>37 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
[up] номинальное импульсное выдерживаемое на
6 кВ катушка не соединена с силовой цепью в соответствии с ГОСТ IEC 60947
Напряжение цепи управления
110 В пер. ток 50 Гц
[ie] номинальный рабочий ток
65 А 55 °C) в <= 440 В Переменный ток AC-3 для Силовая цепь<br>80 А 60 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь
Соответствующий номинал предохранителя
10 А gG в <= 690 V координация тип 1 для Цепь управления в соответствии с IEC 60947-5-1<br>125 А gG в <= 690 V координация тип 1 для Силовая цепь
Огнестойкость
850 °C в соответствии с IEC 60695-2-1
Применение контактора
управление электродвигателем<br>активная нагрузка
Тип цепи управления
пер. ток в 50 Гц
Номинальная включающая способность irms
650 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55 °C)<br>отпускание: 0,3...0,6 Uc в 50 Гц 55 °C)
