Артикул:

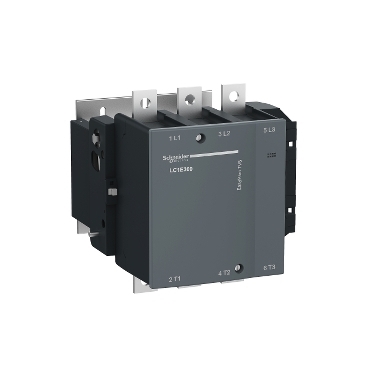

LC1E400Q7
КОНТАКТОР TVS 3P,400 А,380V 50/60 ГЦ,
Преимущества: Серия EasyPact TVS предлагает оптимальный баланс рабочих характеристик, удобство выбора, приобретения и хранения и расширенную гибкость.
Применения: предназначены для стандартного применения
Галерея
1/2
—
Габариты
Ширина
213 мм
Высота
375 мм
Глубина
219 мм
Характеристики
Страна производства
Китай
Время работы
100...170 мс при размыкании<br>40...75 мс при замыкании
Потребляемая мощность при удержании, в·а
15-15 В·А 50 Гц 0.9 20 °C)<br>15-15 В·А 60 Гц 0.9 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь управления
Максимальная частота коммутации
2400 цикл/ч в <55 °C
Механическая стойкость
вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 6 g (ном.) в течение 11 мс<br>вибрации контактор замкнут: 5 g (ном.), 5...300 Гц<br>удары контактор замкнут: 15 g (ном.) в течение 11 мс
Время без перекрытия
1.5 мс при подаче напряжения guaranteed between NC and NO contact<br>1.5 мс при снятии напряжения guaranteed between NC and NO contact
Номинальная отключающая способность
3200 А в 440 V для силовая цепь в соответствии с МЭК 60947
Среднее полное сопротивление
0.26 мОм - Ith 500 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
1075-1075 В·А 50 Гц 0.9 20 °C)<br>1075-1075 В·А 60 Гц 0.9 20 °C)
Теплоотдача
14-14 Вт для цепь управления
[icw] номинальный кратковременно допустимый ток
3600 А в <40 °C - 10 с для силовая цепь
Минимальный коммутируемый ток
5 мА для цепь управления
Допустимая температура воздуха вокруг устройства
-20-70 °C при Uc
Мощность, рассеиваемая одним полюсом
42 Вт AC-3<br>65 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
EasyPact
Вес нетто
9.1 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
контактор
Наименование продукта
EasyPact TVS
Описание полюсов
3P
Краткое название устройства
LC1E
Момент затяжки
цепь управления: 1.2 Н-м<br>силовая цепь: 35 Н-м
Соединения – клеммы
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: Гибкий Без наконечника<br>цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: Гибкий Без наконечника<br>цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>силовая цепь: кабель с наконечником 2 - наружный диаметр: 150 мм<br>силовая цепь: шины 2 - сечение шины: 30 x 5 мм
Сопротивление изоляции
> 10 МОм для цепь управления
Защитное исполнение
TH (степень загрязнения 3) в соответствии с IEC 60068
Стандарты
IEC 60947-5-1<br>МЭК 60947-1<br>IEC 60947-4-1
Рабочая температура окружающей среды
-5-55 °C
Степень защиты ip
N/A
Сертификаты
EAC
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-1<br>AC-3
Монтажная опора
монтаж на панель
[ue] номинальное рабочее напряжение
силовая цепь: <= 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1
Механическая износостойкость
4000000 циклы
Электрическая износостойкость
250000 циклы AC-1<br>600000 циклы AC-3
[up] номинальное импульсное выдерживаемое напряжение
8 кВ катушка не соединена с силовой цепью в соответствии с МЭК 60947
Категория перенапряжения
III
Мощность двигателя, квт
110 кВт в 220...230 V Переменный ток 50/60 Гц<br>200 кВт в 380...400 V<br>220 кВт в 415 V<br>250 кВт в 440 V<br>257 кВт в 500 V<br>280 кВт в 660...690 V
Напряжение цепи управления
380 V пер. ток 50/60 Гц
[ie] номинальный рабочий ток
400 А 55 °C) в <= 440 V Переменный ток AC-3 для силовая цепь<br>500 А 40 °C) в <= 440 V Переменный ток AC-1 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
500 А в <40 °C для силовая цепь
Соответствующий номинал предохранителя
10 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1<br>630 А gG в <= 690 V координация тип 1 для силовая цепь
Огнестойкость
850 °C в соответствии с МЭК 60695-2-1
Применение контактора
активная нагрузка<br>управление электродвигателем
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
4000 А в 440 V Переменный ток для силовая цепь в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc в 50/60 Гц 55 °C)<br>отпускание: 0,35...0,5 Uc в 50/60 Гц 55 °C)
