Артикул:
LC1E200M5

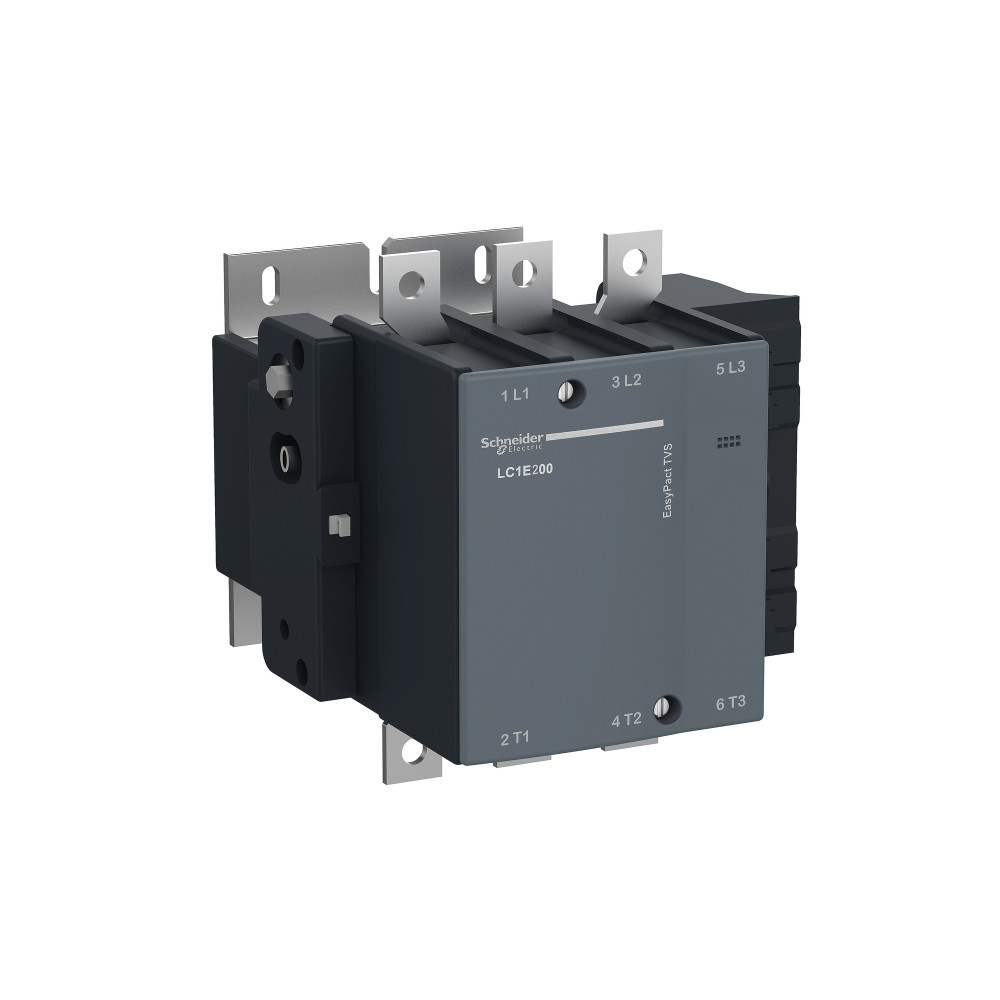

Контактор серии LC1 серии Easypact TVS Schneider Electric
- 3-полюсный (1НЗ+1НО)
- номинальный ток - 250 (АС1)/200 А (АС3)
- напряжение управления - 220 В пер.тока 50 Гц
- ВхШхГ - 74х169х80 мм
- монтаж - на панель или DIN-рейку.
Применение: управление электродвигателями.
Преимущества: Благодаря конструктивным особенностям катушки управления контакторы EasyPact TVS можно отнести к энергоэффективному типу оборудования.
Галерея
1/1
—
Габариты
Ширина
168.5 мм
Высота
174 мм
Глубина
181 мм
Характеристики
Страна производства
Китай
Время работы
20...35 мс при замыкании<br>7...15 мс при размыкании
Потребляемая мощность при удержании, в·а
55-55 В·А 50 Гц 0.3 20 °C)<br>66-66 В·А 60 Гц 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь управления
Максимальная частота коммутации
1200 цикл/ч в <55 °C
Механическая стойкость
вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 3 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 6 g (ном.) в течение 11 мс<br>удары контактор замкнут: 7 g (ном.) в течение 11 мс
Время без перекрытия
1.5 мс при подаче напряжения guaranteed between NC and NO contact<br>1.5 мс при снятии напряжения guaranteed between NC and NO contact
Номинальная отключающая способность
1600 А в 440 V для силовая цепь в соответствии с МЭК 60947
Среднее полное сопротивление
0.33 мОм - Ith 250 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
805-805 В·А 50 Гц 0.3 20 °C)<br>970-970 В·А 60 Гц 0.3 20 °C)
Теплоотдача
18-24 Вт для цепь управления
[icw] номинальный кратковременно допустимый ток
1500 А в <40 °C - 10 с для силовая цепь
Минимальный коммутируемый ток
5 мА для цепь управления
Допустимая температура воздуха вокруг устройства
-20-70 °C при Uc
Мощность, рассеиваемая одним полюсом
13 Вт AC-3<br>21 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
EasyPact
Вес нетто
4.6 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
контактор
Наименование продукта
EasyPact TVS
Описание полюсов
3P
Краткое название устройства
LC1E
Момент затяжки
цепь управления: 1.2 Н-м<br>силовая цепь: 18 Н-м
Соединения – клеммы
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: Гибкий Без наконечника<br>цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: Гибкий Без наконечника<br>цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>цепь управления: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>силовая цепь: кабель с наконечником - наружный диаметр: 150 мм<br>силовая цепь: шины 2 - сечение шины: 3 x 25 мм
Сопротивление изоляции
> 10 МОм для цепь управления
Защитное исполнение
TH (степень загрязнения 3) в соответствии с IEC 60068
Стандарты
МЭК 60947-1<br>IEC 60947-4-1<br>IEC 60947-5-1
Рабочая температура окружающей среды
-5-55 °C
Степень защиты ip
N/A
Сертификаты
EAC
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-1<br>AC-3
Монтажная опора
монтаж на панель
[ue] номинальное рабочее напряжение
силовая цепь: <= 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1
Механическая износостойкость
500000 циклы
Электрическая износостойкость
500000 циклы AC-3<br>200000 циклы AC-1
[up] номинальное импульсное выдерживаемое напряжение
8 кВ катушка не соединена с силовой цепью в соответствии с МЭК 60947
Категория перенапряжения
III
Мощность двигателя, квт
55 кВт в 220...230 V Переменный ток 50/60 Гц<br>90 кВт в 380...400 V<br>100 кВт в 415 V<br>100 кВт в 440 V<br>110 кВт в 500 V<br>110 кВт в 660...690 V
Напряжение цепи управления
220 В пер. ток 50 Гц
[ie] номинальный рабочий ток
200 А 55 °C) в <= 440 V Переменный ток AC-3 для силовая цепь<br>250 А 40 °C) в <= 440 V Переменный ток AC-1 для силовая цепь
Соответствующий номинал предохранителя
10 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1<br>315 А gG в <= 690 V координация тип 1 для силовая цепь
Огнестойкость
850 °C в соответствии с МЭК 60695-2-1
Применение контактора
активная нагрузка<br>управление электродвигателем
Тип цепи управления
пер. ток в 50 Гц
Номинальная включающая способность irms
2000 А в 440 V Переменный ток для силовая цепь в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55 °C)<br>отпускание: 0,35...0,55 Uc в 50 Гц 55 °C)
