Артикул:
LC1E120M5

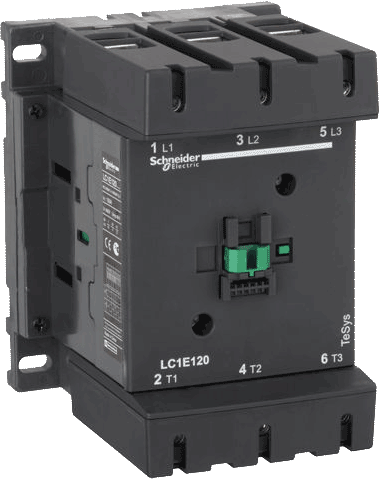

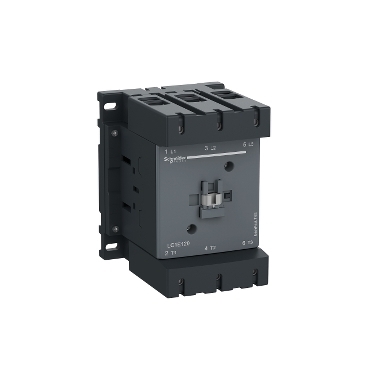

Контактор серии LC1 серии Easypact TVS Schneider Electric
- 3-полюсный (1НЗ+1НО)
- номинальный ток - 150 (АС1)/120 А (АС3)
- напряжение управления - 220 В пер.тока 50 Гц
- ВхШхГ - 74х120х80 мм
- монтаж - на панель или DIN-рейку.
Применение: управление электродвигателями.
Преимущества: Благодаря конструктивным особенностям катушки управления контакторы EasyPact TVS можно отнести к энергоэффективному типу оборудования.
Галерея
1/3
—
Габариты
Вес
2.3 кг
Ширина
120 мм
Высота
158 мм
Глубина
132 мм
Характеристики
Страна производства
Китай
Время работы
20...50 мс при замыкании<br>6...20 мс при размыкании
Потребляемая мощность при удержании, в·а
22-22 В·А 50 Гц 0.3 20 °C)<br>22-22 В·А 60 Hz 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь управления
Максимальная частота коммутации
1200 цикл/ч в <55 °C
Механическая стойкость
вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 3 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 6 g (ном.) в течение 11 мс<br>удары контактор замкнут: 7 g (ном.) в течение 11 мс
Время без перекрытия
1.5 мс при подаче напряжения guaranteed between NC and NO contact<br>1.5 мс при снятии напряжения guaranteed between NC and NO contact
Номинальная отключающая способность
960 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление
0.6 мОм - Ith 150 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
300-300 В·А 50 Гц 0.8 20 °C)<br>300-300 В·А 60 Hz 0.8 20 °C)
Теплоотдача
3-8 Вт для цепь управления
Вспомогательные контакты
1 Н.О. + 1 Н.З.
[icw] номинальный кратковременно допустимый ток
1100 А в <40 °C - 10 с для силовая цепь
Минимальный коммутируемый ток
5 мА для цепь управления
Допустимая температура воздуха вокруг устройства
-20-70 °C при Uc
Мощность, рассеиваемая одним полюсом
8.6 Вт AC-3<br>14 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
EasyPact
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
N/A
Директива ec rohs
Соответствует
Тип продукта
контактор
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
EasyPact TVS
Описание полюсов
3P
Краткое название устройства
LC1E
Момент затяжки
силовая цепь: 12 Н-м<br>цепь управления: 1.2 Н-м
Соединения – клеммы
цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 1 10-120 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 2 20-170 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 1 10-120 мм² - жесткость кабеля: жесткий кабель без наконечника<br>силовая цепь: винтовой зажим 2 20-170 мм² - жесткость кабеля: жесткий кабель без наконечника<br>цепь управления: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий без наконечника<br>цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий без наконечника<br>цепь управления: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника<br>цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника
Сопротивление изоляции
> 10 МОм для цепь управления
Защитное исполнение
TH (степень загрязнения 3) в соответствии с IEC 60068
Стандарты
IEC 60947-1<br>IEC 60947-5-1<br>IEC 60947-4-1
Степень защиты ip
IP2x в соответствии с IEC 60529
Сертификаты
EAC
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-3<br>AC-1
Монтажная опора
DIN-рейка<br>монтаж на панель
[ue] номинальное рабочее напряжение
силовая цепь: <= 690 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1
Механическая износостойкость
400000 циклы
Электрическая износостойкость
800000 циклы AC-3<br>250000 циклы AC-1
[up] номинальное импульсное выдерживаемое напряжение
8 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947
Категория перенапряжения
III
Рабочая температура
-5-55 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1405005EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
Мощность двигателя, квт
37 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)<br>55 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)<br>59 кВт в 415 V переменный ток 50/60 Гц (AC-3)<br>59 кВт в 440 V переменный ток 50/60 Гц (AC-3)<br>75 кВт в 500 V переменный ток 50/60 Гц (AC-3)<br>80 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
Напряжение цепи управления
220 В пер. ток 50 Hz
[ie] номинальный рабочий ток
120 А 55 °C) в <= 440 V переменный ток AC-3 для силовая цепь<br>150 А 40 °C) в <= 440 V переменный ток AC-1 для силовая цепь
Соответствующий номинал предохранителя
250 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1<br>10 А gG в <= 690 V координация тип 1 для силовая цепь
Огнестойкость
850 °C в соответствии с IEC 60695-2-1
Применение контактора
управление электродвигателем<br>активная нагрузка
Тип цепи управления
пер. ток в 50 Гц
Номинальная включающая способность irms
1200 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc в 50 Hz 55 °C)<br>отпускание: 0,35...0,55 Uc в 50 Hz 55 °C)
