Артикул:
LC1E12004F7

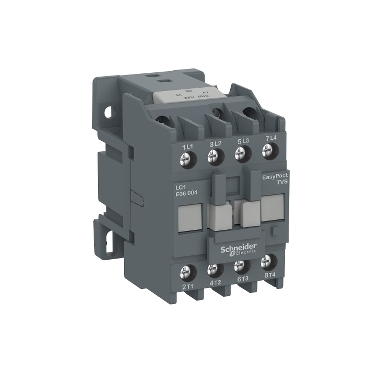

Контактор E 4p(4НО) 25А AC1 110В 50/60ГЦ. диапазон: EasyPact
- наименование изделия: EasyPact TVS
- тип устройства или его аксессуаров: контактор
- краткое название устройства: LC1E
- применение контактора: активная нагрузка
Преимущества: Серия EasyPact TVS предлагает оптимальный баланс рабочих характеристик, удобство выбора, приобретения и хранения и расширенную гибкость.
Применения: предназначены для стандартного применения
Галерея
1/2
—
Габариты
Ширина
45 мм
Высота
74 мм
Глубина
80 мм
Характеристики
Время работы
12...22 мс при замыкании<br>4...19 мс при размыкании
Потребляемая мощность при удержании, в·а
8.5-8.5 В·А 50 Гц 0.3 20 °C)<br>8.5-8.5 В·А 60 Гц 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь управления
Максимальная частота коммутации
1800 цикл/ч в <60 °C
Механическая стойкость
вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 3 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 7 g (ном.) в течение 11 мс<br>удары контактор замкнут: 10 gn в течение 11 мс
Время без перекрытия
1.5 мс при подаче напряжения guaranteed between NC and NO contact<br>1.5 мс при снятии напряжения guaranteed between NC and NO contact
Номинальная отключающая способность
96 А в 440 V для силовая цепь в соответствии с МЭК 60947
Среднее полное сопротивление
2.5 мОм - Ith 25 А 50 Гц для силовая цепь
Конфигурация главных контактов
4 Н.О.
Потребляемая мощность при срабатывании
95-95 В·А 50 Гц 0.75 20 °C)<br>95-95 В·А 60 Гц 0.75 20 °C)
Теплоотдача
2-3 Вт для цепь управления
[icw] номинальный кратковременно допустимый ток
105 А в <40 °C - 10 с для силовая цепь<br>61 А в <40 °C - 60 с для силовая цепь<br>30 А в <40 °C - 600 с для силовая цепь
Минимальный коммутируемый ток
5 мА для цепь управления
Допустимая температура воздуха вокруг устройства
-20-70 °C при Uc
Мощность, рассеиваемая одним полюсом
0.81 Вт AC-3<br>2.6 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
EasyPact
Вес нетто
0.34 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
контактор
Наименование продукта
EasyPact TVS
Описание полюсов
4P
Краткое название устройства
LC1E
Момент затяжки
силовая цепь: 1.2 Н-м<br>цепь управления: 1.5 Н-м
Соединения – клеммы
силовая цепь: винтовой зажим 1 1-4 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>силовая цепь: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>силовая цепь: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>силовая цепь: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: Гибкий Без наконечника<br>цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: Гибкий Без наконечника<br>цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: Гибкий С кабельным наконечником<br>цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника<br>цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Сопротивление изоляции
> 10 МОм для цепь управления
Защитное исполнение
TH (степень загрязнения 3) в соответствии с IEC 60068
Рабочая температура окружающей среды
-5-55 °C
Степень защиты ip
N/A
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-1
Монтажная опора
монтаж на панель<br>DIN-рейка
[ue] номинальное рабочее напряжение
силовая цепь: <= 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1
Механическая износостойкость
10000000 циклы
Электрическая износостойкость
300000 циклы AC-1<br>1200000 циклы AC-3
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с МЭК 60947
Категория перенапряжения
III
[ie] номинальный рабочий ток
25 А 60 °C) в <= 415 V Переменный ток AC-1 для силовая цепь
Соответствующий номинал предохранителя
25 А gG в <= 690 V координация тип 1 для силовая цепь в соответствии с IEC 60947-5-1
Огнестойкость
850 °C в соответствии с МЭК 60695-2-1
Применение контактора
активная нагрузка
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
120 А в 440 V Переменный ток для силовая цепь в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc в 50/60 Гц 55 °C)<br>отпускание: 0,3...0,6 Uc в 50/60 Гц 55 °C)
