Артикул:
LP4K1210BW3

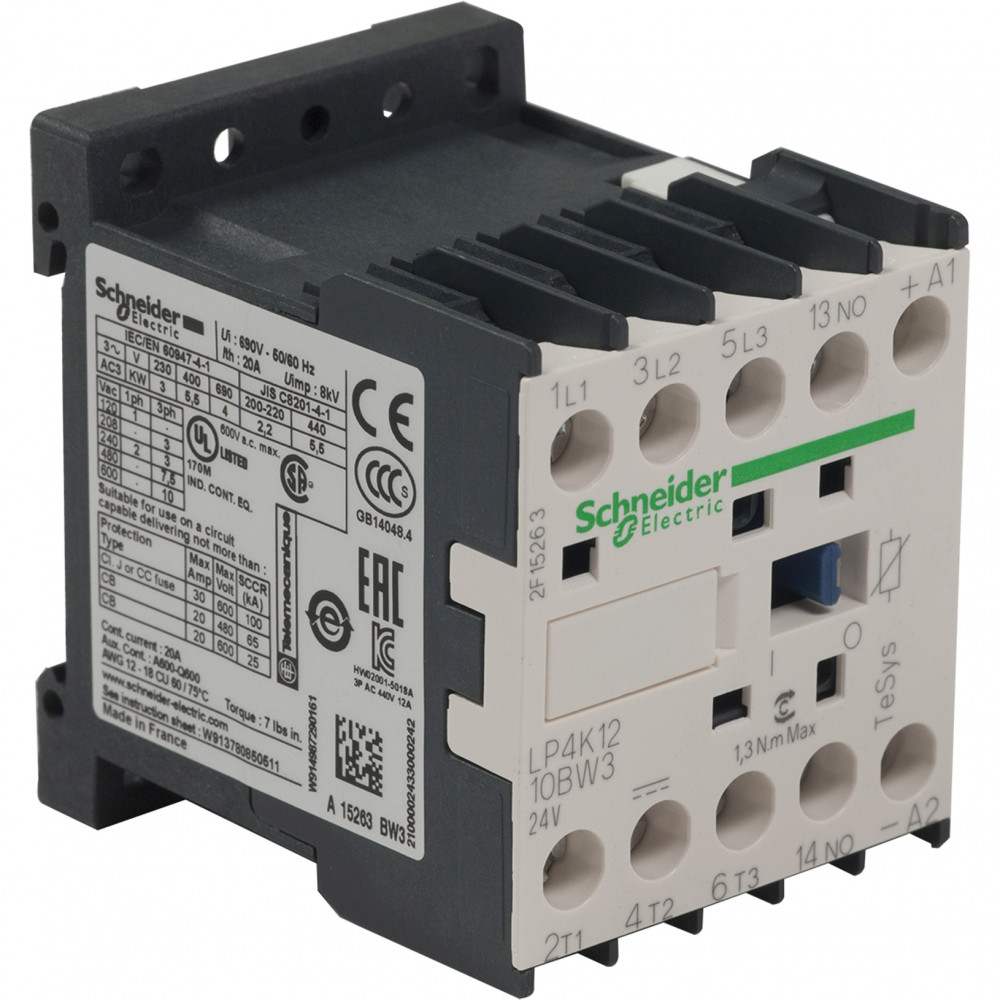

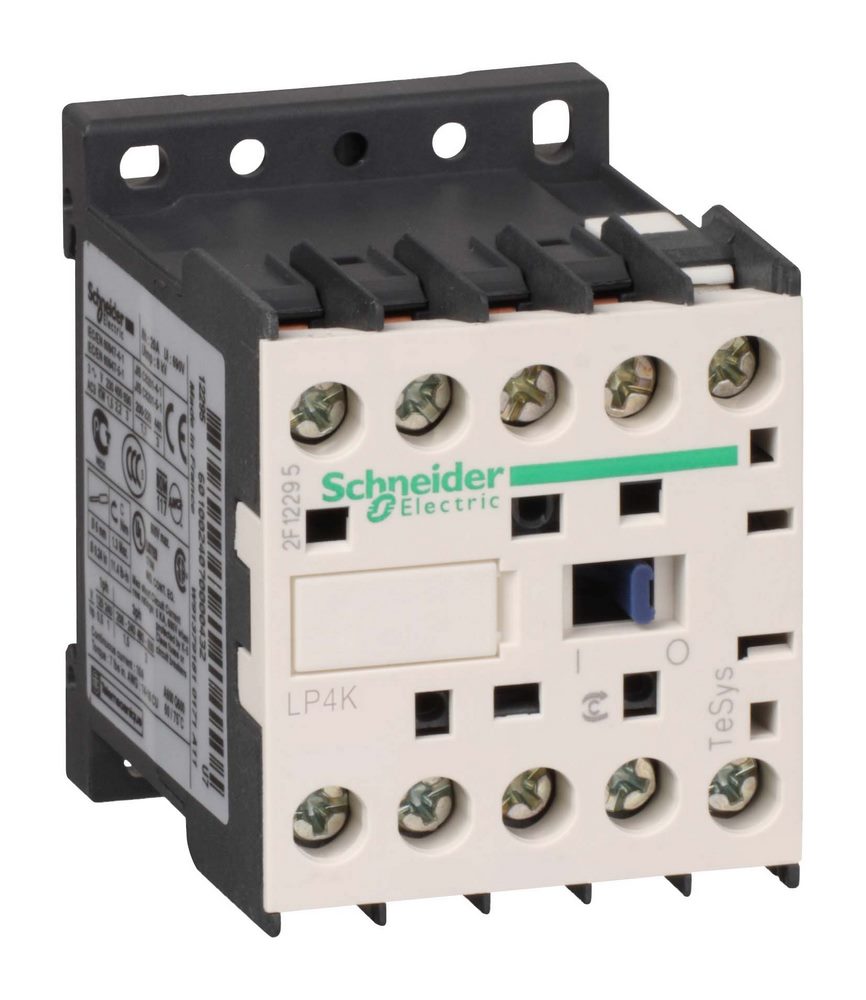

КОНТАКТОР.3P,20A,НО,24V DC,ЗАЖИМ П/ВИНТ
Контакторы серии TeSys K - это компактные аппараты, предназначенные для применения в сетях освещения, управления конвейерами, лифтами и подъемниками, погрузчиками, насосами и проч.нагрузками.
Галерея
1/6
—
Габариты
Ширина
45 мм
Высота
58 мм
Глубина
57 мм
Характеристики
Страна производства
Франция
Время работы
10...20 мс отключение катушки и размыкание Н.О. контакта<br>30...40 мс включение катушки замыкание Н.О. контакта
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Максимальная частота коммутации
3600 цикл/ч
Пусковая мощность, вт
1.8-1.8 Вт 20 °C)
Потребляемая мощность при удержании, вт
1.8-1.8 Вт в 20 °C
Технология использования катушек
встроенный симметричный защитный стабилитрон
Номинальная отключающая способность
110 А в 440 V в соответствии с МЭК 60947<br>80 А в 500 V в соответствии с МЭК 60947<br>70 А в 660...690 V в соответствии с МЭК 60947
Среднее полное сопротивление
3 мОм - Ith 20 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Вспомогательные контакты
1 Н.О.
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Тип вспом. контактов
тип мгновенный 1 Н.О.
Рабочая высота
2000 м без ухудшения номинальных значений
Серия
TeSys K<br>TeSys
Код совместимости
LP4K
Вес нетто
0.235 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
контактор
Описание полюсов
3P
Краткое название устройства
LP4K
Момент затяжки
1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2<br>1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Рабочая температура окружающей среды
-25-50 °C
Сертификаты
CSA<br>UL
Температура окружающей среды при хранении
-50-80 °C
Категория применения
AC-1<br>AC-4<br>AC-3
Монтажная опора
монтаж на панель<br>рейка
[ue] номинальное рабочее напряжение
силовая цепь: 690 V Переменный ток 50/60 Гц<br>цепь сигнализации: <= 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
силовая цепь: 600 В в соответствии с UL 508<br>силовая цепь: 690 В в соответствии с IEC 60947-4-1<br>цепь сигнализации: 690 В в соответствии с IEC 60947-4-1<br>цепь сигнализации: 690 В в соответствии с IEC 60947-5-1<br>цепь сигнализации: 600 В в соответствии с UL 508<br>силовая цепь: 600 В в соответствии с CSA C22.2 № 14<br>цепь сигнализации: 600 В в соответствии с CSA C22.2 № 14
Механическая износостойкость
30 млн. циклов
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Категория перенапряжения
III
[ie] номинальный рабочий ток
20 А 50 °C) в <= 440 V Переменный ток AC-1 для силовая цепь<br>12 А в <= 440 V Переменный ток AC-3 для силовая цепь<br>16 А 70 °C) в 690 V Переменный ток AC-1 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
20 А в <50 °C для силовая цепь<br>10 А в <50 °C для цепь сигнализации
Соответствующий номинал предохранителя
25 А gG в <= 440 V для силовая цепь<br>25 А aM для силовая цепь<br>10 А gG для цепь сигнализации в соответствии с МЭК 60947<br>10 А gG для цепь сигнализации в соответствии с VDE 0660
Огнестойкость
V1 в соответствии с UL 94<br>требование 2 в соответствии с NF F 16-101<br>требование 2 в соответствии с NF F 16-102
Применение контактора
управление электродвигателем<br>активная нагрузка
Номинальная включающая способность irms
110 А Переменный ток для цепь сигнализации в соответствии с МЭК 60947<br>144 А Переменный ток для силовая цепь в соответствии с NF C 63-110<br>144 А Переменный ток для силовая цепь в соответствии с МЭК 60947
Пределы напряжения цепи управления
находится в состоянии работы: 0,7...1,30 Uc 50 °C)<br>отпускание: 0,1...0,7 Uc 50 °C)
