Артикул:
LP1K0601MD

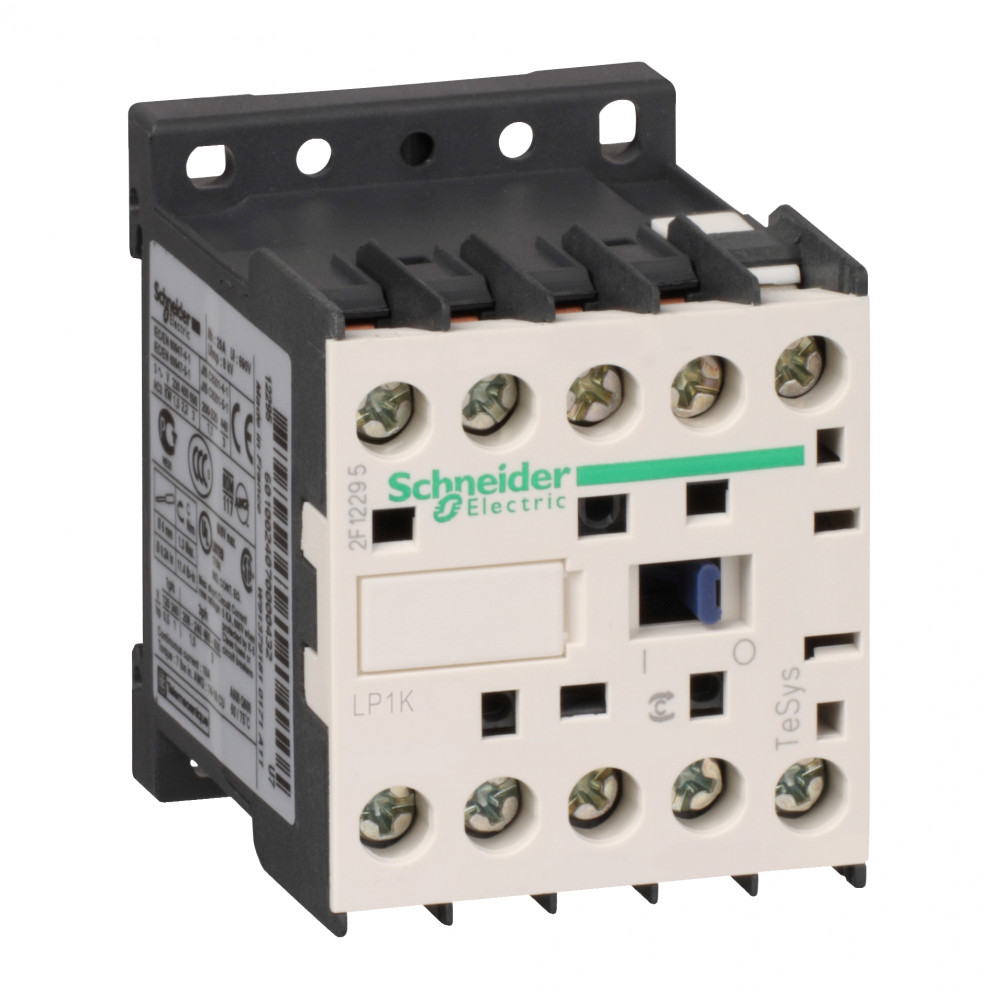

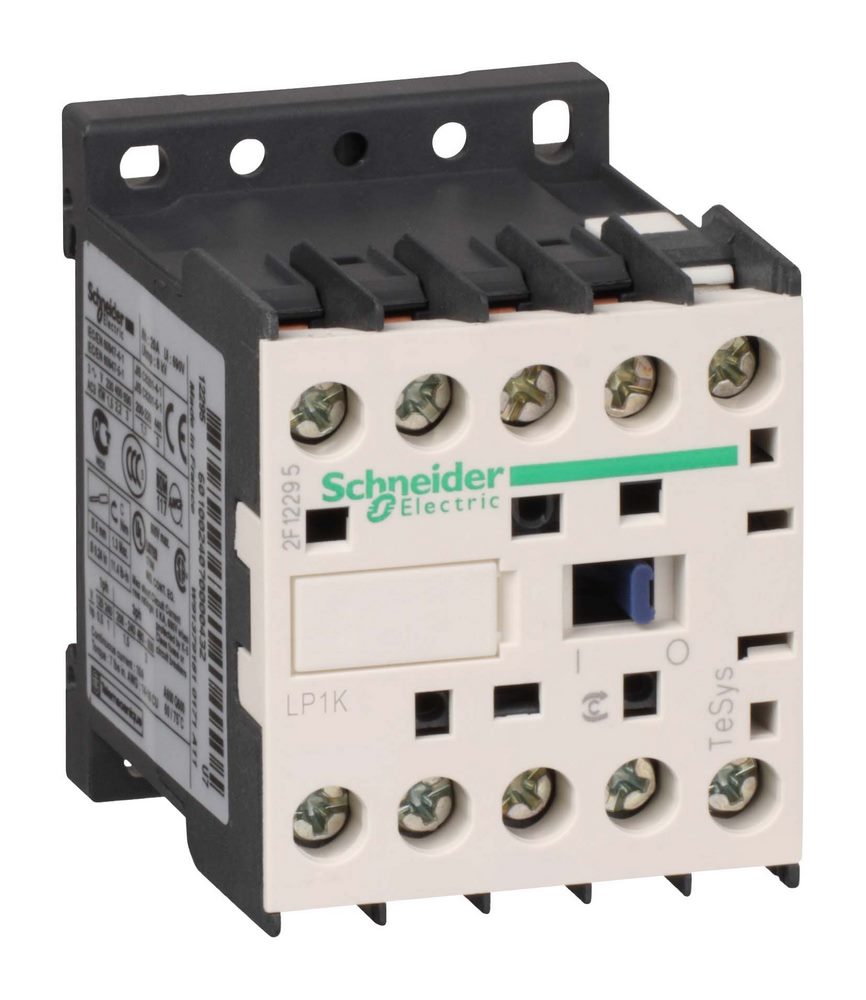

КОНТАКТОР K 3P, 6 А,НЗ, 220V DС,
Контакторы серии TeSys K - это компактные аппараты, предназначенные для применения в сетях освещения, управления конвейерами, лифтами и подъемниками, погрузчиками, насосами и проч.нагрузками.
Галерея
1/5
—
Габариты
Ширина
45 мм
Высота
58 мм
Глубина
57 мм
Характеристики
Страна производства
Франция
Время работы
30...40 мс включение катушки замыкание Н.О. контакта<br>10 мс отключение катушки и размыкание Н.О. контакта
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Максимальная частота коммутации
3600 цикл/ч
[ith] условный тепловой ток на открытом возду
20 А в <50 °C для Силовая цепь<br>10 А в <50 °C для цепь сигнализации
Пусковая мощность, вт
3-3 Вт 20 °C)
Потребляемая мощность при удержании, вт
3-3 Вт в 20 °C
Номинальная отключающая способность
110 А в 415 В в соответствии с ГОСТ IEC 60947<br>110 А в 440 В в соответствии с ГОСТ IEC 60947<br>80 А в 500 В в соответствии с ГОСТ IEC 60947<br>110 А в 220...230 V в соответствии с ГОСТ IEC 60947<br>110 А в 380...400 V в соответствии с ГОСТ IEC 60947<br>70 А в 660...690 В в соответствии с ГОСТ IEC 60947
Среднее полное сопротивление
3 мОм - Ith 20 А 50 Гц для Силовая цепь
Конфигурация главных контактов
3 Н.О.
Вспомогательные контакты
1 Н.З.
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Тип вспом. контактов
тип мгновенный 1 Н.З.
Рабочая высота
2000 м Без ухудшения номинальных значений
Серия
TeSys K<br>TeSys
Код совместимости
LP1K
Вес нетто
0.225 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Контактор
Описание полюсов
3P
Краткое название устройства
LP1K
Момент затяжки
1.3 Н·м - винтовой зажим - с помощью отвертки Philips No 2<br>1.3 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>1.3 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Способ монтажа
рейка<br>монтаж на панель
Рабочая температура окружающей среды
-25-50 °C
Сертификаты
UL<br>CSA<br>UKCA
Температура окружающей среды при хранении
-50-80 °C
Категория применения
AC-4<br>AC-3
[ue] номинальное рабочее напряжение
Силовая цепь: 690 В Переменный ток 50/60 Гц<br>цепь сигнализации: <= 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
Силовая цепь: 600 В в соответствии с UL 508<br>Силовая цепь: 690 В в соответствии с IEC 60947-4-1<br>цепь сигнализации: 690 В в соответствии с IEC 60947-4-1<br>цепь сигнализации: 690 В в соответствии с IEC 60947-5-1<br>цепь сигнализации: 600 В в соответствии с UL 508<br>Силовая цепь: 600 В в соответствии с CSA C22.2 № 14<br>цепь сигнализации: 600 В в соответствии с CSA C22.2 № 14
Механическая износостойкость
10 млн. циклов
Категория перенапряжения
III
[up] номинальное импульсное выдерживаемое на
8 кВ
[ie] номинальный рабочий ток
6 А в <= 440 В Переменный ток AC-3 для Силовая цепь
Соответствующий номинал предохранителя
25 А gG в <= 440 В для Силовая цепь<br>25 А aM для Силовая цепь<br>10 А gG для цепь сигнализации в соответствии с ГОСТ IEC 60947<br>10 А gG для цепь сигнализации в соответствии с VDE 0660
Огнестойкость
V1 в соответствии с UL 94<br>требование 2 в соответствии с NF F 16-101<br>требование 2 в соответствии с NF F 16-102
Применение контактора
управление электродвигателем
Номинальная включающая способность irms
110 А Переменный ток для Силовая цепь в соответствии с NF C 63-110<br>110 А Переменный ток для Силовая цепь в соответствии с ГОСТ IEC 60947<br>110 А Переменный ток для цепь сигнализации в соответствии с ГОСТ IEC 60947
Пределы напряжения цепи управления
находится в состоянии работы: 0,8...1,15 Uc 50 °C)<br>отпускание: 0,1...0,75 Uc 50 °C)
