Артикул:
LC1K0910B7

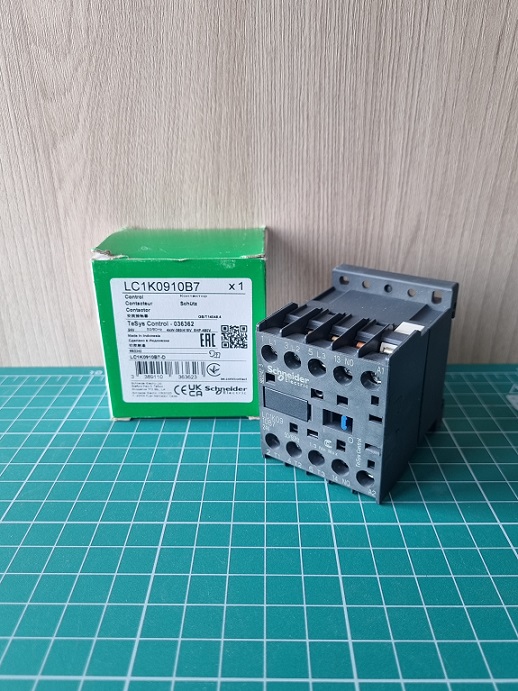

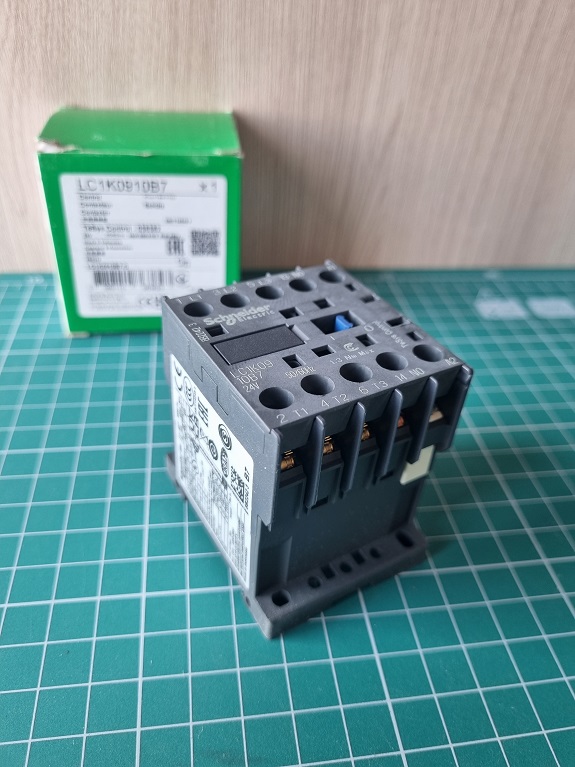

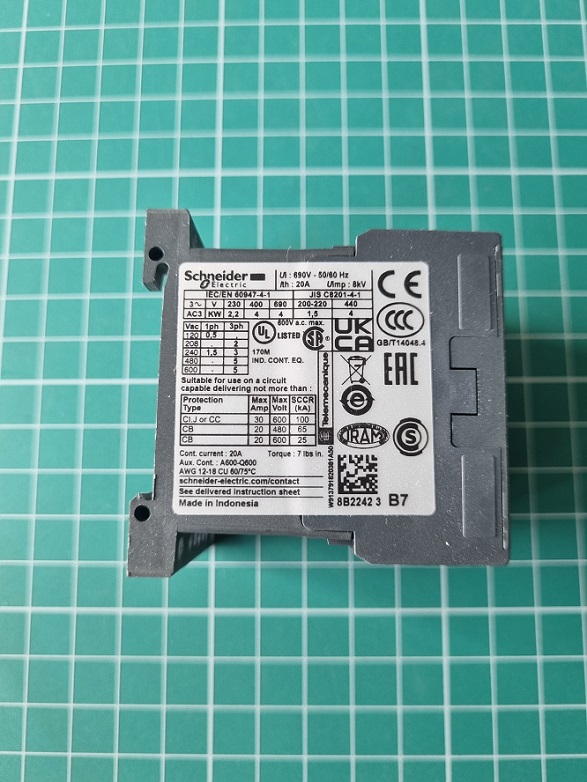

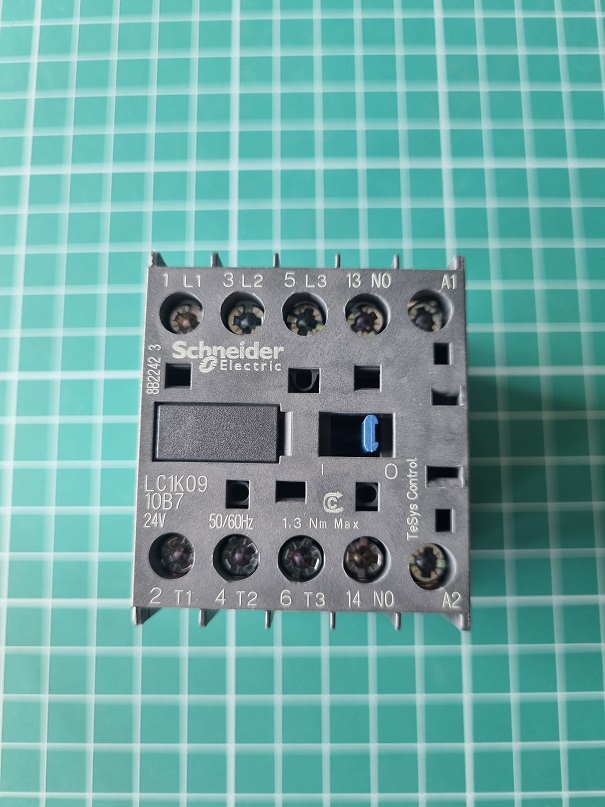

КОНТАКТОР K 3P,9 A,НО,24V 50/60 ГЦ,ЗАЖИМ ПОД ВИНТ
Контакторы серии TeSys K - это компактные аппараты, предназначенные для применения в сетях освещения, управления конвейерами, лифтами и подъемниками, погрузчиками, насосами и проч.нагрузками.
Характеристики
Страна производства
Франция
Время работы
10...20 мс отключение катушки и размыкание Н.О. контакта<br>10...20 мс включение катушки замыкание Н.О. контакта
Потребляемая мощность при удержании, в·а
4.5-4.5 В·А 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Инструкции по завершению срока службы продукта
0.5 мм
Максимальная частота коммутации
3600 цикл/ч
Механическая стойкость
удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор закрытый, по оси Z: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор открытый, по оси Z: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Номинальная отключающая способность
110 А в 415 V в соответствии с МЭК 60947<br>110 А в 440 V в соответствии с МЭК 60947<br>80 А в 500 V в соответствии с МЭК 60947<br>110 А в 220...230 V в соответствии с МЭК 60947<br>110 А в 380...400 V в соответствии с МЭК 60947<br>70 А в 660...690 V в соответствии с МЭК 60947
Среднее полное сопротивление
3 мОм - Ith 20 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
30-30 В·А 20 °C)
Теплоотдача
1.3-1.3 Вт
Вспомогательные контакты
1 Н.О.
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Частота цепи сигнализации
<= 400 Гц
Тип вспом. контактов
тип мгновенный 1 Н.О.
Рабочая высота
2000 м без ухудшения номинальных значений
Серия
TeSys K<br>TeSys
Код совместимости
LC1K
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
контактор
Наименование продукта
TeSys K
Описание полюсов
3P
Область применения
управлене освещением
Краткое название устройства
LC1K
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Защитное исполнение
TC в соответствии с IEC 60068<br>TC в соответствии с DIN 50016
Сертификаты
CSA<br>UL
Категория применения
AC-3<br>AC-1<br>AC-4
Категория перенапряжения
III
Мощность двигателя, квт
2.2 кВт в 220...230 V Переменный ток 50/60 Гц AC-3<br>4 кВт в 380...415 V Переменный ток 50/60 Гц AC-3<br>4 кВт в 440 V Переменный ток 50/60 Гц AC-3<br>4 кВт в 480 В Переменный ток 50/60 Гц AC-3<br>4 кВт в 500...600 В Переменный ток 50/60 Гц AC-3<br>4 кВт в 660...690 V Переменный ток 50/60 Гц AC-3<br>2.2 кВт в 400 V Переменный ток 50/60 Гц AC-4
Напряжение цепи управления
24 В Переменный ток 50/60 Гц
[ie] номинальный рабочий ток
20 А 50 °C) в <= 440 V Переменный ток AC-1 для силовая цепь<br>9 А в <= 440 V Переменный ток AC-3 для силовая цепь<br>16 А 70 °C) в 690 V Переменный ток AC-1 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
20 А в <50 °C для силовая цепь<br>10 А в <50 °C для цепь сигнализации
Соответствующий номинал предохранителя
25 А gG в <= 440 V для силовая цепь<br>25 А aM для силовая цепь<br>10 А gG для цепь сигнализации в соответствии с МЭК 60947<br>10 А gG для цепь сигнализации в соответствии с VDE 0660
Огнестойкость
V1 в соответствии с UL 94<br>требование 2 в соответствии с NF F 16-101<br>требование 2 в соответствии с NF F 16-102
Применение контактора
управление электродвигателем<br>активная нагрузка
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
110 А Переменный ток для силовая цепь в соответствии с NF C 63-110<br>110 А Переменный ток для силовая цепь в соответствии с МЭК 60947<br>110 А Переменный ток для цепь сигнализации в соответствии с МЭК 60947
Пределы напряжения цепи управления
находится в состоянии работы: 0,8...1,15 Uc 50 °C)<br>отпускание: 0,2...0,75 Uc 50 °C)
