Артикул:
LC1K0610M7

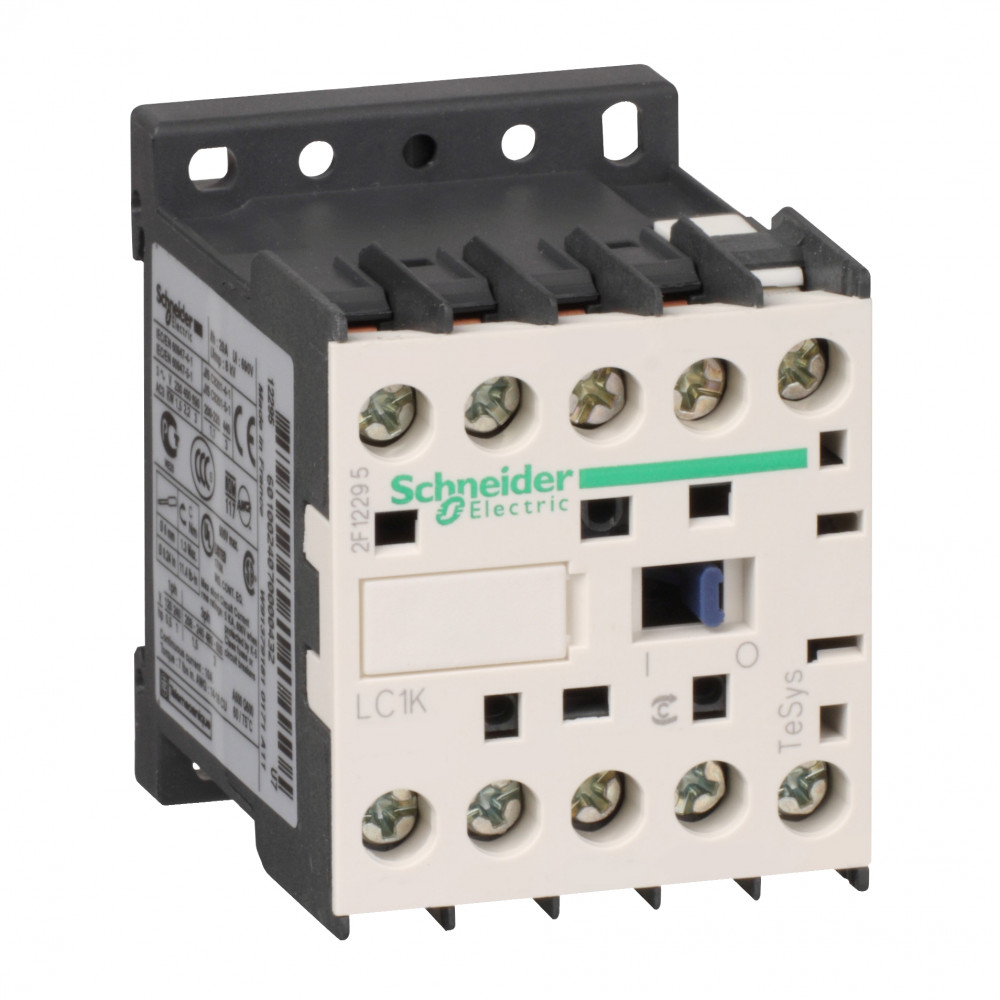

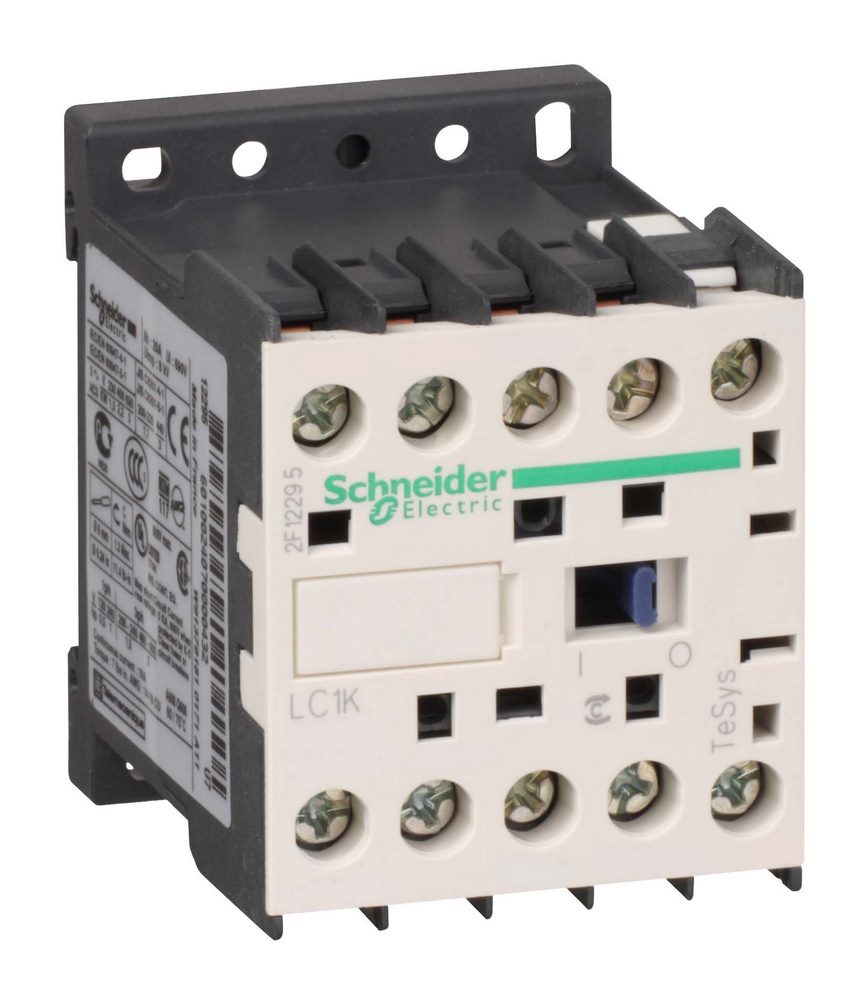

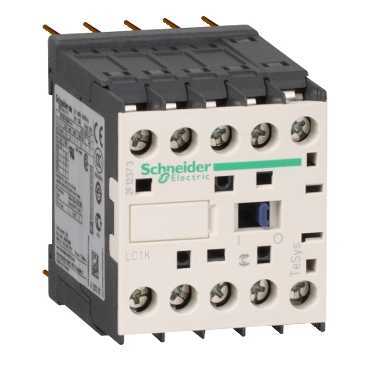

Контактор серии K TeSys Schneider Electric
- 3P
- номинальный ток 6 А (АС-3)
- напряжение управления 220 В 50/60 Гц
- доп.контакт - 1НО
- тип соединения - винтовые зажимы
- ВхШхГ - 58х45х57 мм.
Контакторы серии TeSys K - это компактные аппараты, предназначенные для применения в сетях освещения, управления конвейерами, лифтами и подъемниками, погрузчиками, насосами и проч.нагрузками.
Галерея
1/6
—
Габариты
Ширина
45 мм
Высота
58 мм
Глубина
57 мм
Характеристики
Страна производства
Франция
Время работы
10...20 мс отключение катушки и размыкание Н.О. контакта<br>10...20 мс включение катушки замыкание Н.О. контакта
Потребляемая мощность при удержании, в·а
4.5-4.5 В·А 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Инструкции по завершению срока службы продукта
0.5 мм
Максимальная частота коммутации
3600 цикл/ч
Механическая стойкость
удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор закрытый, по оси Z: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>удары контактор открытый, по оси Z: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Номинальная отключающая способность
110 А в 415 V в соответствии с МЭК 60947<br>110 А в 440 V в соответствии с МЭК 60947<br>80 А в 500 V в соответствии с МЭК 60947<br>110 А в 220...230 V в соответствии с МЭК 60947<br>110 А в 380...400 V в соответствии с МЭК 60947<br>70 А в 660...690 V в соответствии с МЭК 60947
Среднее полное сопротивление
3 мОм - Ith 20 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
30-30 В·А 20 °C)
Теплоотдача
1.3-1.3 Вт
Вспомогательные контакты
1 Н.О.
[icw] номинальный кратковременно допустимый ток
90 А в <50 °C - 1 с для силовая цепь<br>85 А в <50 °C - 5 с для силовая цепь<br>80 А в <50 °C - 10 с для силовая цепь<br>60 А в <50 °C - 30 с для силовая цепь<br>45 А в <50 °C - 1 мин для силовая цепь<br>40 А в <50 °C - 3 мин для силовая цепь<br>20 А в <50 °C - >= 15 мин для силовая цепь<br>80 А - 1 с для цепь сигнализации<br>90 А - 500 мс для цепь сигнализации<br>110 А - 100 мс для цепь сигнализации
Диапазон мощности
0-0.5 кВт в 200-240 В 3 фазы<br>0.55-1 кВт в 200-240 В 3 фазы<br>1.1-2 кВт в 200-240 В 3 фазы<br>0-0.5 кВт в 380-440 В 3 фазы<br>0.55-1 кВт в 380-440 В 3 фазы<br>1.1-2 кВт в 380-440 В 3 фазы<br>2.2-3 кВт в 380-440 В 3 фазы<br>0-0.5 кВт в 480-500 В 3 фазы<br>0.55-1 кВт в 480-500 В 3 фазы<br>1.1-2 кВт в 480-500 В 3 фазы<br>2.2-3 кВт в 480-500 В 3 фазы
Тип пускателя
контактор прямого пуска
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Частота цепи сигнализации
<= 400 Гц
Тип вспом. контактов
тип мгновенный 1 Н.О.
Напряжение катушки контактора
230 В пер. ток стандартный<br>220 В пер. ток стандартный
Рабочая высота
2000 м без ухудшения номинальных значений
Серия
TeSys K<br>TeSys
Код совместимости
LC1K
Вес нетто
0.18 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
контактор
Наименование продукта
TeSys K
Описание полюсов
3P
Область применения
управлене освещением
Краткое название устройства
LC1K
Момент затяжки
1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2<br>1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Соединения – клеммы
винтовой зажим 1 кабель (-и) 1.5-4 мм²жесткий кабель<br>винтовой зажим 1 кабель (-и) 0.75-4 мм²Гибкий без наконечника<br>винтовой зажим 1 кабель (-и) 0.34-2.5 мм²Гибкий с кабельным наконечником<br>винтовой зажим 2 кабель (-и) 1.5-4 мм²жесткий кабель<br>винтовой зажим 2 кабель (-и) 0.75-4 мм²Гибкий без наконечника<br>винтовой зажим 2 кабель (-и) 0.34-1.5 мм²Гибкий с кабельным наконечником
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Защитное исполнение
TC в соответствии с IEC 60068<br>TC в соответствии с DIN 50016
Стандарты
BS 5424<br>МЭК 60947<br>NF C 63-110<br>VDE 0660
Степень защиты ip
IP2x в соответствии с VDE 0106
Сертификаты
UL<br>CSA
Температура окружающей среды при хранении
-50-80 °C
Категория применения
AC-3<br>AC-4
Монтажная опора
рейка<br>монтаж на панель
[ue] номинальное рабочее напряжение
силовая цепь: 690 V Переменный ток 50/60 Гц<br>цепь сигнализации: <= 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
силовая цепь: 600 В в соответствии с UL 508<br>силовая цепь: 690 В в соответствии с IEC 60947-4-1<br>цепь сигнализации: 690 В в соответствии с IEC 60947-4-1<br>цепь сигнализации: 690 В в соответствии с IEC 60947-5-1<br>цепь сигнализации: 600 В в соответствии с UL 508<br>силовая цепь: 600 В в соответствии с CSA C22.2 № 14<br>цепь сигнализации: 600 В в соответствии с CSA C22.2 № 14
Механическая износостойкость
10 млн. циклов
Электрическая износостойкость
1.3 млн. циклов 6 А AC-3 при Ue <= 440 V
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Категория перенапряжения
III
Мощность двигателя, квт
1.5 кВт в 220...230 V Переменный ток 50/60 Гц AC-3<br>2.2 кВт в 380...415 V Переменный ток 50/60 Гц AC-3<br>3 кВт в 440 V Переменный ток 50/60 Гц AC-3<br>3 кВт в 480 В Переменный ток 50/60 Гц AC-3<br>3 кВт в 500...600 В Переменный ток 50/60 Гц AC-3<br>3 кВт в 660...690 V Переменный ток 50/60 Гц AC-3<br>1.5 кВт в 400 V Переменный ток 50/60 Гц AC-4
Напряжение цепи управления
220...230 V Переменный ток 50/60 Гц
[ie] номинальный рабочий ток
6 А в <= 440 V Переменный ток AC-3 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
20 А в <50 °C для силовая цепь<br>10 А в <50 °C для цепь сигнализации
Соответствующий номинал предохранителя
25 А gG в <= 440 V для силовая цепь<br>25 А aM для силовая цепь<br>10 А gG для цепь сигнализации в соответствии с МЭК 60947<br>10 А gG для цепь сигнализации в соответствии с VDE 0660
Огнестойкость
V1 в соответствии с UL 94<br>требование 2 в соответствии с NF F 16-101<br>требование 2 в соответствии с NF F 16-102
Применение контактора
управление электродвигателем
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
110 А Переменный ток для силовая цепь в соответствии с NF C 63-110<br>110 А Переменный ток для силовая цепь в соответствии с МЭК 60947<br>110 А Переменный ток для цепь сигнализации в соответствии с МЭК 60947
Пределы напряжения цепи управления
находится в состоянии работы: 0,8...1,15 Uc 50 °C)<br>отпускание: 0,2...0,75 Uc 50 °C)
