Артикул:
LC1F330

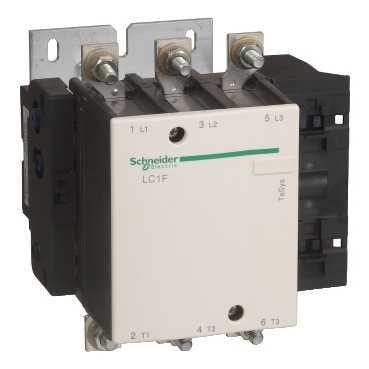

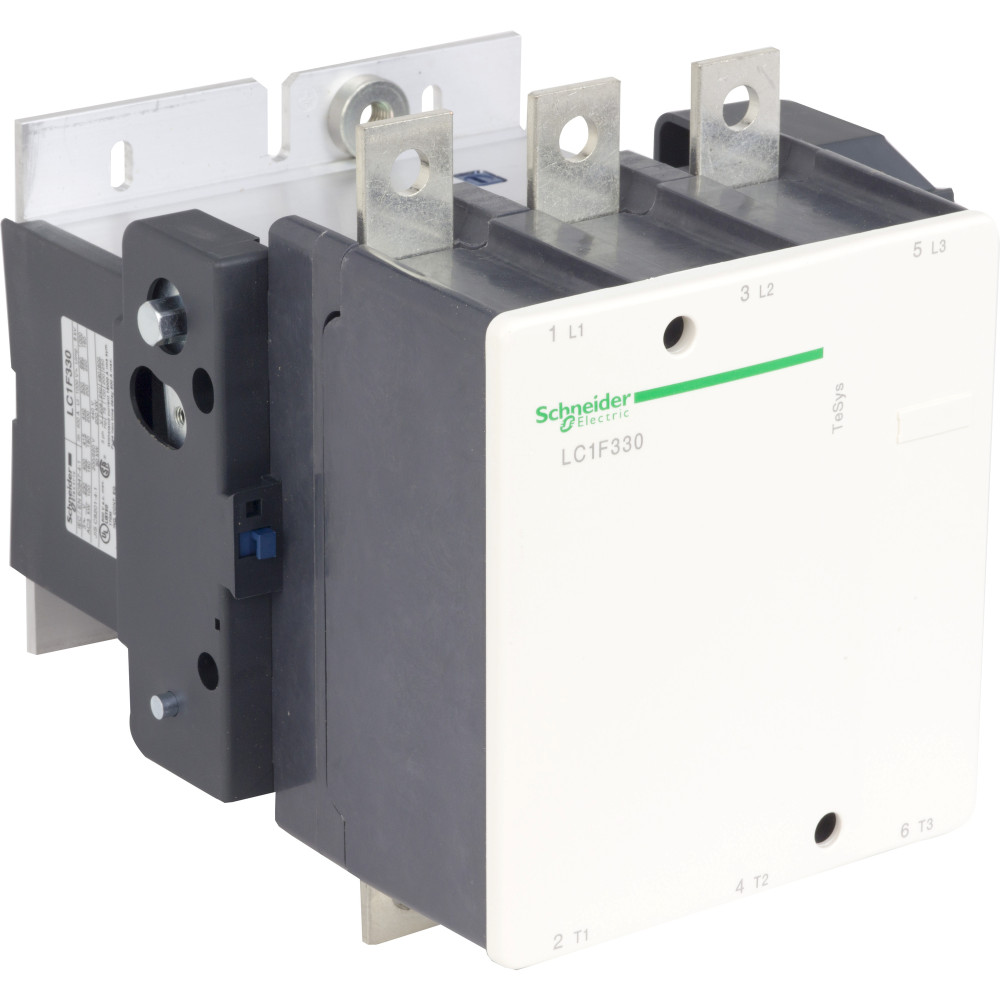

КОНТАКТОР F 3P,330 А,БЕЗ КАТУШКИ
Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости.
Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.
Галерея
1/5
—
Габариты
Ширина
213 мм
Высота
206 мм
Глубина
219 мм
Характеристики
Страна производства
Чехия
Время работы
40...65 мс включение для with LX1/LX9 coil<br>100...170 мс отключение для with LX1/LX9 coil<br>40...50 мс включение для with LX4 coil<br>40...65 мс отключение для with LX4 coil<br>40...80 мс включение для with LXE coil<br>6...54 ms отключение для with LXE coil
Потребляемая мощность при удержании, в·а
8-10 В·А<br>3.68-4.53 В·А<br>4.5-7.0 В·А<br>2.5-4.0 В·А
[ith] условный тепловой ток на открытом возду
400 А в <40 °C
Механическая стойкость
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 5 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 6 Гн для 1/2 синусоиды (11 мс)<br>удары контактор замкнут: 15 Гн для 1/2 синусоиды (11 мс)
Номинальная отключающая способность
2640 А в соответствии с IEC 60947-4-1
Среднее полное сопротивление
0.28 мОм - Ith 400 А 50 Гц
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
600-700 В·А, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil<br>655-803 В·А (at 20 °C)with LX4 coil<br>300-350 В·А, 50/60 Гц cos phi 0.5 (at 20 °C)with LXE coil<br>300-310 В·А (at 20 °C)with LXE coil
Теплоотдача
8-8 Вт<br>2.2-5.5 Вт
[icw] номинальный кратковременно допустимый ток
2650 А в <40 °C - 10 с<br>1800 А в <40 °C - 30 с<br>1300 А в <40 °C - 1 мин<br>900 А в <40 °C - 3 мин<br>750 А в <40 °C - 10 мин
Допустимая температура воздуха вокруг устройства
-40-70 °C
Мощность, рассеиваемая одним полюсом
44 Вт AC-1<br>31 Вт AC-3
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
TeSys F<br>TeSys
Код совместимости
LC1F
Вес нетто
9.5 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Контактор
Наименование продукта
TeSys F
Описание полюсов
3P
Краткое название устройства
LC1F
Момент затяжки
Силовая цепь: 35 Н·м<br>Цепь управления: 1.2 Н·м<br>Цепь управления: 0.6 Н·м
Соединения – клеммы
Силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 240-240 мм²<br>Силовая цепь: шина 2 кабель (-и) - сечение шины: 30 x 5 мм<br>Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника<br>Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²<br>Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²<br>Цепь управления: винтовой зажим 1.0 кабель (-и) 0.2-2.5 мм²гибкий без наконечника<br>Цепь управления: винтовой зажим 1.0 кабель (-и) 0.25-2.5 мм²гибкий с кабельным наконечником<br>Цепь управления: винтовой зажим 1.0 кабель (-и) 0.2-2.5 мм²жесткий кабель без наконечника
Способ монтажа
монтаж на панель
Защитное исполнение
TH
Стандарты
IEC 60947-4-1<br>JIS C8201-4-1<br>EN 60947-1<br>IEC 60947-1<br>EN 60947-4-1
Рабочая температура окружающей среды
-5-55 °C
Степень защиты ip
IP20 лицевая панель с ограждениями в соответствии с МЭК 60529<br>IP20 лицевая панель с ограждениями в соответствии с VDE 0106
Сертификаты
ABS<br>CSA<br>UL<br>RMRoS<br>DNV<br>CB<br>BV<br>LROS (Lloyds register of shipping)<br>RINA<br>UKCA
Температура окружающей среды при хранении
-60-80 °C
Категория применения
AC-4<br>AC-3<br>AC-1
[ue] номинальное рабочее напряжение
<= 1000 В Переменный ток 50/60 Гц<br><= 460 В Постоянный ток (DC)
[ui] номинальное напряжение изоляции
1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C
Механическая износостойкость
10 млн. циклов
Категория перенапряжения
III
Максимальный ток питания
2400 цикл/ч в <55 °C
Мощность двигателя, квт
160 кВт в 1000 В Переменный ток 50/60 Гц (AC-3)<br>160 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)<br>180 кВт в 415 В Переменный ток 50/60 Гц (AC-3)<br>200 кВт в 440 В Переменный ток 50/60 Гц (AC-3)<br>200 кВт в 500 В Переменный ток 50/60 Гц (AC-3)<br>100 кВт в 220...240 В Переменный ток 50/60 Гц (AC-3)<br>220 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)<br>59 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
[up] номинальное импульсное выдерживаемое на
8 кВ
Напряжение цепи управления
24...1000 V пер. ток 40...400 Hz with LX1/LX9 coil<br>24...460 V пост. ток with LX4 coil<br>100...250 V пер. ток 50/60 Гц with LXE coil<br>100...380 V пост. ток with LXE coil
[ie] номинальный рабочий ток
400 А 40 °C) в <= 440 В Переменный ток AC-1<br>330 А 55 °C) в <= 440 В Переменный ток AC-3
Соответствующий номинал предохранителя
400 А aM в <= 440 В<br>500 А gG в <= 440 В
Применение контактора
управление электродвигателем<br>активная нагрузка
Номинальная включающая способность irms
3300 А Переменный ток в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc Переменный ток 40...400 Hz<br>отпускание: 0,35...0,55 Uc Переменный ток 40...400 Hz<br>находится в состоянии работы: 0,85...1,1 Uc Постоянный ток (DC)<br>отпускание: 0,15...0,2 Uc Постоянный ток (DC)<br>находится в состоянии работы: 85...275 V Переменный ток 50/60 Гц<br>отпускание: 0...60 V Переменный ток 50/60 Гц<br>находится в состоянии работы: 85...418 V Постоянный ток (DC)<br>отпускание: 0...45 V Постоянный ток (DC)
