Артикул:
LC1F185M7

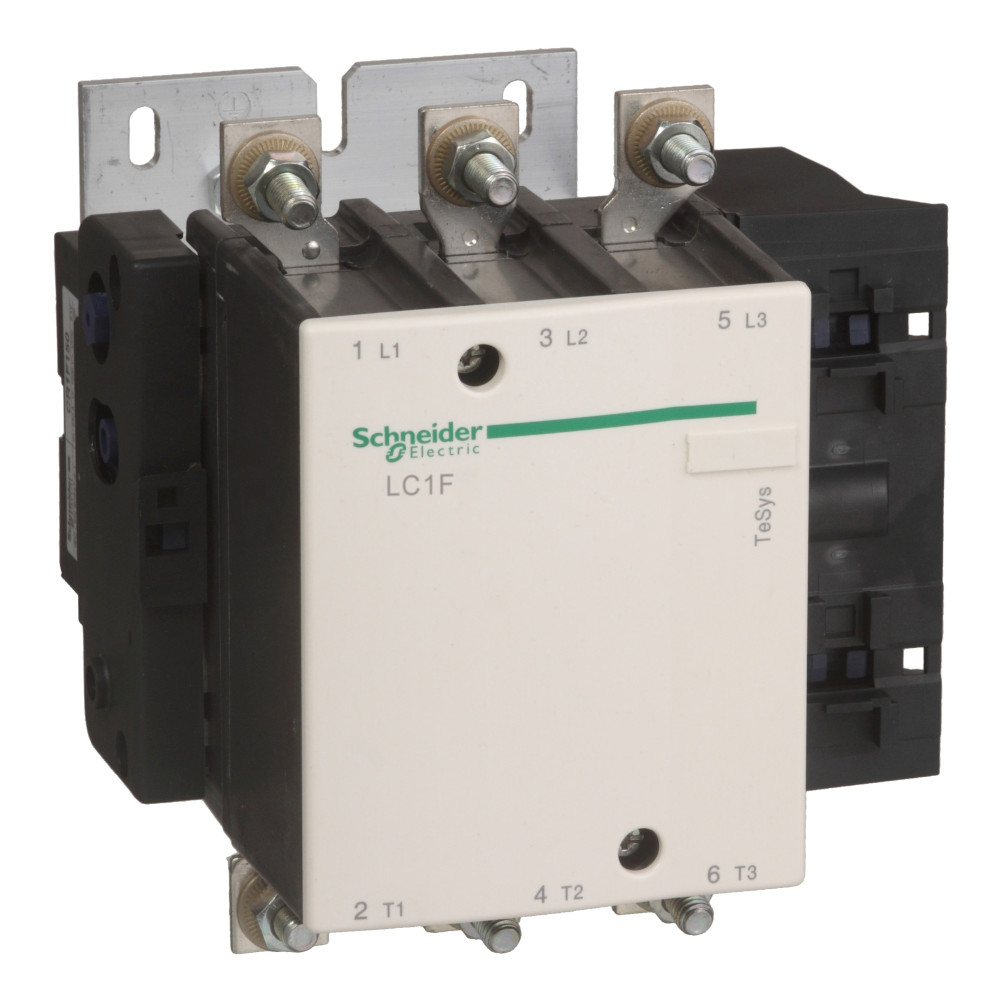

Контактор с магнитной защелкой серии LC TeSys Schneider Electric
- 3P
- номинальный ток 185 А (АС-3)
- напряжение управления 220 В 50/60 Гц.
Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости.
Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.
Галерея
1/5
—
Габариты
Вес
4.65 кг
Ширина
168.5 мм
Высота
174 мм
Глубина
181 мм
Характеристики
Страна производства
Чехия
Время работы
35 мс включение (при Uc)<br>130 мс отключение (при Uc)
Потребляемая мощность при удержании, в·а
55-55 В·А 50 Гц 0.3 20 °C)<br>66-66 В·А 60 Hz 0.3 20 °C)
Максимальная частота коммутации
2400 цикл/ч в <55 °C
Номинальная отключающая способность
1480 А в соответствии с IEC 60947-4-1
Среднее полное сопротивление
0.33 мОм - Ith 275 А 50 Гц
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
970-970 В·А 60 Hz 0.3 20 °C)<br>805-805 В·А 50 Гц 0.3 20 °C)
Теплоотдача
18-24 Вт
[icw] номинальный кратковременно допустимый ток
1500 А в <40 °C - 10 с<br>920 А в <40 °C - 30 с<br>740 А в <40 °C - 1 мин<br>500 А в <40 °C - 3 мин<br>400 А в <40 °C - 10 мин
Диапазон мощности
30-50 кВт в 200-240 В 3 фазы<br>55-100 кВт в 200-240 В 3 фазы<br>55-100 кВт в 380-440 В 3 фазы<br>55-100 кВт в 480-500 В 3 фазы<br>110-220 кВт в 480-500 В 3 фазы
Тип пускателя
контактор прямого пуска
Допустимая температура воздуха вокруг устройства
-40-70 °C
Напряжение катушки контактора
220 В пер. ток стандартный
Мощность, рассеиваемая одним полюсом
12 Вт AC-3<br>25 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
TeSys
Код совместимости
LC1F
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI100418
Директива ec rohs
Соответствует
Тип продукта
контактор
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys F
Описание полюсов
3P
Краткое название устройства
LC1F
Момент затяжки
цепь управления: 1.2 Н-м<br>силовая цепь: 18 Н-м
Соединения – клеммы
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>силовая цепь: шина 2 кабель (-и) - сечение шины: 25 x 3 mm<br>силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 150-150 мм²<br>силовая цепь: разъем 1 кабель (-и) 150-150 мм²<br>силовая цепь: болтовое соединение
Защитное исполнение
TH
Стандарты
IEC 60947-4-1<br>JIS C8201-4-1<br>EN 60947-4-1<br>IEC 60947-1<br>EN 60947-1
Степень защиты ip
IP2x лицевая панель с ограждениями в соответствии с IEC 60529<br>IP2x лицевая панель с ограждениями в соответствии с VDE 0106
Сертификаты
LROS (Lloyds register of shipping)<br>RMRoS<br>UL<br>BV<br>RINA<br>CSA<br>DNV<br>ABS<br>CB
Температура окружающей среды при хранении
-60-80 °C
Категория применения
AC-3<br>AC-4<br>AC-1
Серия продукта
TeSys F
Монтажная опора
монтаж на панель
[ue] номинальное рабочее напряжение
<= 460 В постоянный ток<br><= 690 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C
Механическая износостойкость
10 млн. циклов
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Категория перенапряжения
III
Рабочая температура
-5-55 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP080208EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Мощность двигателя, квт
90 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)<br>100 кВт в 415 V переменный ток 50/60 Гц (AC-3)<br>100 кВт в 440 V переменный ток 50/60 Гц (AC-3)<br>110 кВт в 500 V переменный ток 50/60 Гц (AC-3)<br>110 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)<br>55 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)<br>33 кВт в 400 V переменный ток 50/60 Гц (AC-4)
Напряжение цепи управления
220 В переменный ток 40...400 Hz
[ie] номинальный рабочий ток
275 А 40 °C) в <= 440 V AC-1<br>185 А 55 °C) в <= 440 V AC-3
[ith] условный тепловой ток на открытом воздухе
275 А в <40 °C
Соответствующий номинал предохранителя
200 А aM в <= 440 V<br>315 А gG в <= 440 V
Применение контактора
управление электродвигателем<br>активная нагрузка
Тип цепи управления
пер. ток в 40...400 Hz
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc 50/60 Hz 55 °C)<br>отпускание: 0,35...0,55 Uc 50/60 Hz 55 °C)
