Артикул:
LC1F1250M7

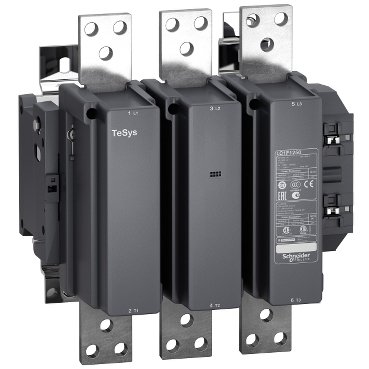

КОНТАКТОР F 3p, 1250 А, 220V AC 40-400Гц. диапазон: TeSys - наименование изделия: TeSys F - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1F - применение контактора: активная нагрузка Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.
Галерея
1/2
—
Габариты
Вес
19 кг
Ширина
309 мм
Высота
338 мм
Глубина
255 мм
Характеристики
Страна производства
Чехия
Время работы
40...80 мс включение<br>100...200 мс отключение
Потребляемая мощность при удержании, в·а
22-22 В·А 40...400 Hz 0.9 20 °C)
Максимальная частота коммутации
1200 цикл/ч в <55 °C
Номинальная отключающая способность
1890 А в соответствии с IEC 60947-4-1
Среднее полное сопротивление
0.12 мОм - Ith 1260 А 50 Гц
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
1650-1650 В·А 40...400 Hz 0.9 20 °C)
Теплоотдача
20-20 Вт
[icw] номинальный кратковременно допустимый ток
3000 А в <40 °C - 3 мин<br>8000 А в <40 °C - 10 с<br>5200 А в <40 °C - 30 с<br>4000 А в <40 °C - 1 мин<br>2000 А в <40 °C - 10 мин
Допустимая температура воздуха вокруг устройства
-40-60 °C
Мощность, рассеиваемая одним полюсом
120 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
TeSys
Код совместимости
LC1F
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1102006EN
Директива ec rohs
Соответствует
Тип продукта
контактор
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys F
Описание полюсов
3P
Краткое название устройства
LC1F
Момент затяжки
цепь управления: 1.2 Н-м<br>силовая цепь: 58 Н-м
Соединения – клеммы
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>силовая цепь: шина 2 кабель (-и) - сечение шины: 100 x 5 mm<br>силовая цепь: болтовое соединение
Защитное исполнение
TH
Стандарты
EN 60947-4-1<br>IEC 60947-4-1<br>IEC 60947-1<br>EN 60947-1<br>JIS C8201-4-1
Сертификаты
CB<br>CSA<br>CCC<br>cETLus
Температура окружающей среды при хранении
-60-80 °C
Категория применения
AC-1
Серия продукта
TeSys F
Монтажная опора
монтаж на панель
[ue] номинальное рабочее напряжение
<= 460 В постоянный ток<br><= 690 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Категория перенапряжения
III
Рабочая температура
-5-40 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP110206EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Напряжение цепи управления
220 В переменный ток 40...400 Hz
[ie] номинальный рабочий ток
1260 А 40 °C) в <= 440 V AC-1
[ith] условный тепловой ток на открытом воздухе
1260 А в <40 °C
Соответствующий номинал предохранителя
1000 А gG в <= 440 V
Применение контактора
активная нагрузка
Тип цепи управления
пер. ток в 40...400 Hz
Пределы напряжения цепи управления
находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)<br>отпускание: 0,25...0,5 Uc 40...400 Hz 55 °C)
