Артикул:
CR1F400M7

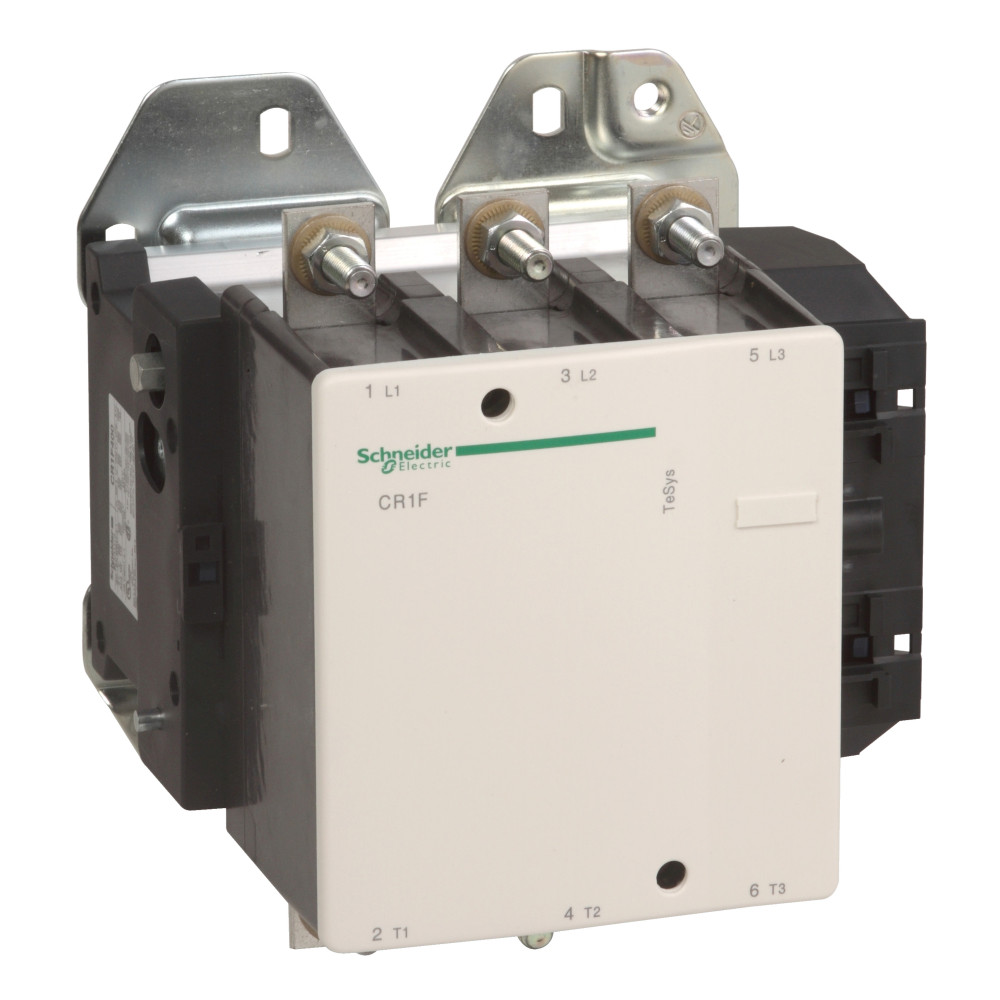

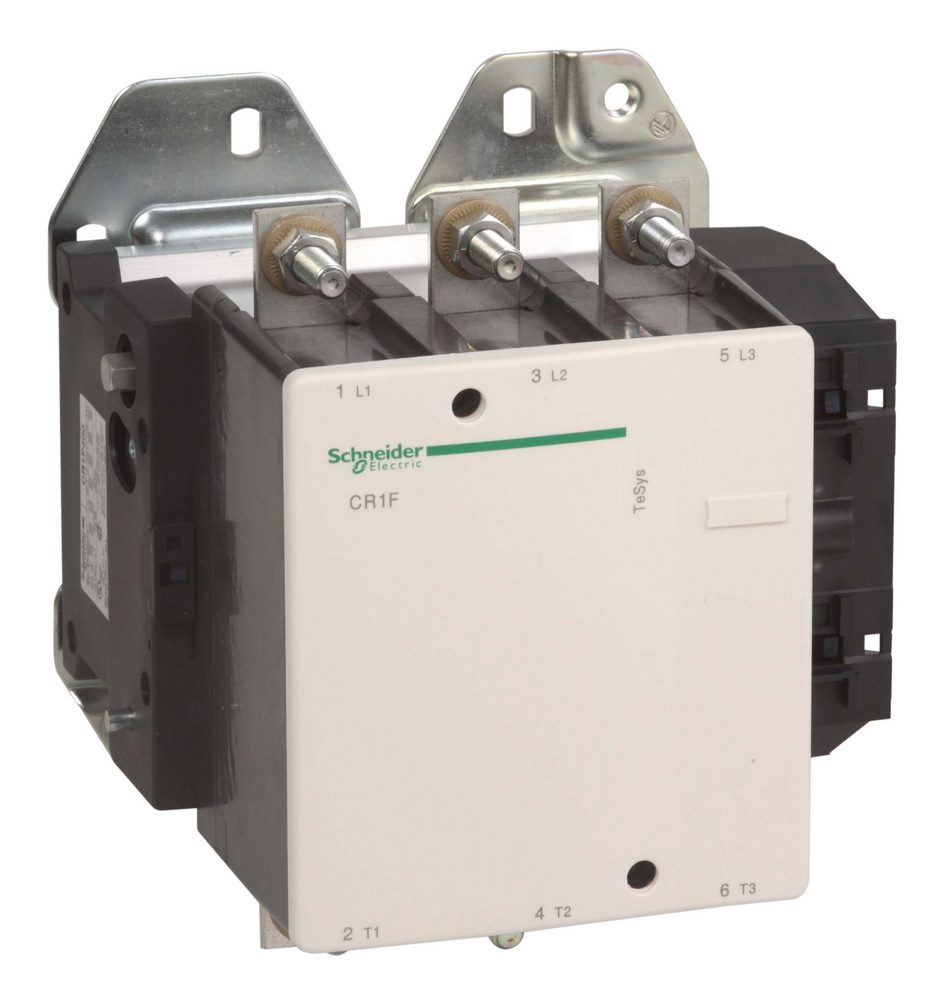

КОНТАКТОР С ЗАЩЕЛКОЙ СЕРИИ CR. 400А, 3Х ПОЛЮСНЫЙ,220В 50/60ГЦ, ВИНТОВОЙ ЗАЖИМ
Применения : AC-3, AC-1, AC-4
Галерея
1/5
—
Габариты
Ширина
213 мм
Высота
206 мм
Глубина
219 мм
Характеристики
Страна производства
Чехия
Время работы
40...75 мс блокировочный<br>50...100 мс расцепление
Максимальная частота коммутации
120 цикл/ч в <40 °C
Номинальная отключающая способность
4000 А в 220...440 V<br>3500 А в 500 В<br>1200 А в 1000 В<br>3000 А в 660/690 В
Среднее полное сопротивление
0.28 мОм - Ith 500 А 50 Гц
Конфигурация главных контактов
3 Н.О.
[icw] номинальный кратковременно допустимый ток
3600 А в <40 °C - 1 с<br>3600 А в <40 °C - 5 с<br>3600 А в <40 °C - 10 с<br>2400 А в <40 °C - 30 с<br>1700 А в <40 °C - 1 мин<br>1200 А в <40 °C - 3 мин<br>1000 А в <40 °C - 10 мин
Средн. потребление катушки в вт
1600 В·А Переменный ток 50...400 Hz блокировочный<br>16 В·А Переменный ток 50...400 Hz расцепление<br>1600 В·А Постоянный ток (DC) блокировочный<br>16 В·А Постоянный ток (DC) расцепление
Мощность, рассеиваемая одним полюсом
45 Вт AC-3<br>70 Вт AC-1
Рабочая высота
3000 м Без ухудшения номинальных значений
Серия
TeSys F<br>TeSys
Код совместимости
CR1F
Вес нетто
9.1 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
магнитный контактор с фиксатором
Наименование продукта
TeSys F
Описание полюсов
3P
Область применения
управление освещением
Краткое название устройства
CR1F
Момент затяжки
35 Н·м
Соединения – клеммы
клеммы с кольцевыми наконечниками 2 кабель (-и) 150-150 мм²<br>шины 2 кабель (-и) - сечение шины: 30 x 5 мм<br>Силовая цепь: болтовое соединение
Защитное исполнение
TC
Рабочая температура окружающей среды
-15-70 °C
Температура окружающей среды при хранении
-60-80 °C
Категория применения
AC-1<br>AC-3<br>AC-4
[ue] номинальное рабочее напряжение
1000 В Переменный ток 25...200 Гц
[ui] номинальное напряжение изоляции
1000 В в соответствии с IEC 60158-1<br>1000 В в соответствии с IEC 60947-4<br>1000 В в соответствии с BS 775<br>1500 В в соответствии с VDE 0110 группа C
Механическая износостойкость
1 млн. циклов
Мощность двигателя, квт
200 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
Напряжение цепи управления
220...230 V Переменный ток 50...400 Hz<br>220...230 V Постоянный ток (DC)
[ie] номинальный рабочий ток
400 А 40 °C) в <= 440 В Переменный ток AC-3<br>500 А 40 °C) в <= 440 В Переменный ток AC-1<br>370 А 40 °C) в <= 440 В Переменный ток AC-4
Соответствующий номинал предохранителя
400 А aM в <= 440 В<br>500 А BS88 в <= 440 В<br>500 А gG в <= 440 В
Применение контактора
управление электродвигателем<br>активная нагрузка
Тип цепи управления
пер. ток в 50...400 Hz<br>пост. ток стандартный
Номинальная включающая способность irms
4500 А
Пределы напряжения цепи управления
блокировочный: 0,85...1,1 Uc<br>расцепление: 0,85...1,1 Uc
