Артикул:
LP1D40008MD

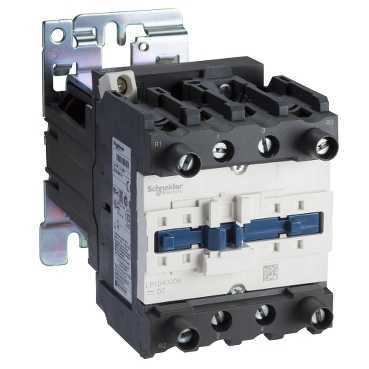

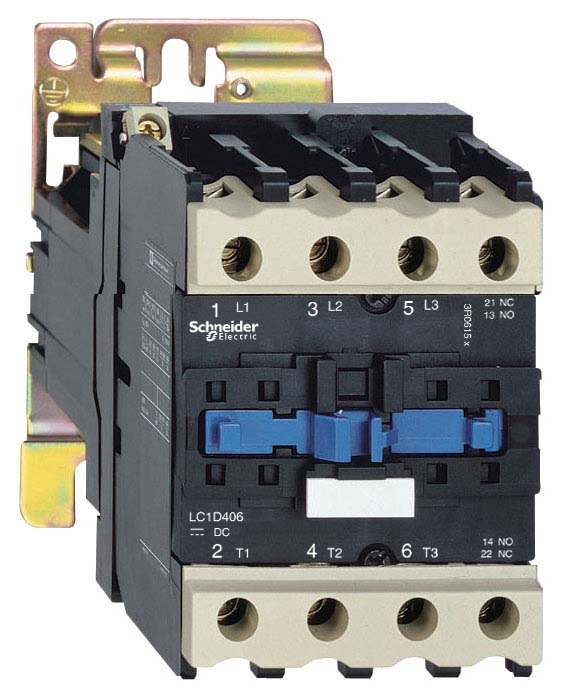

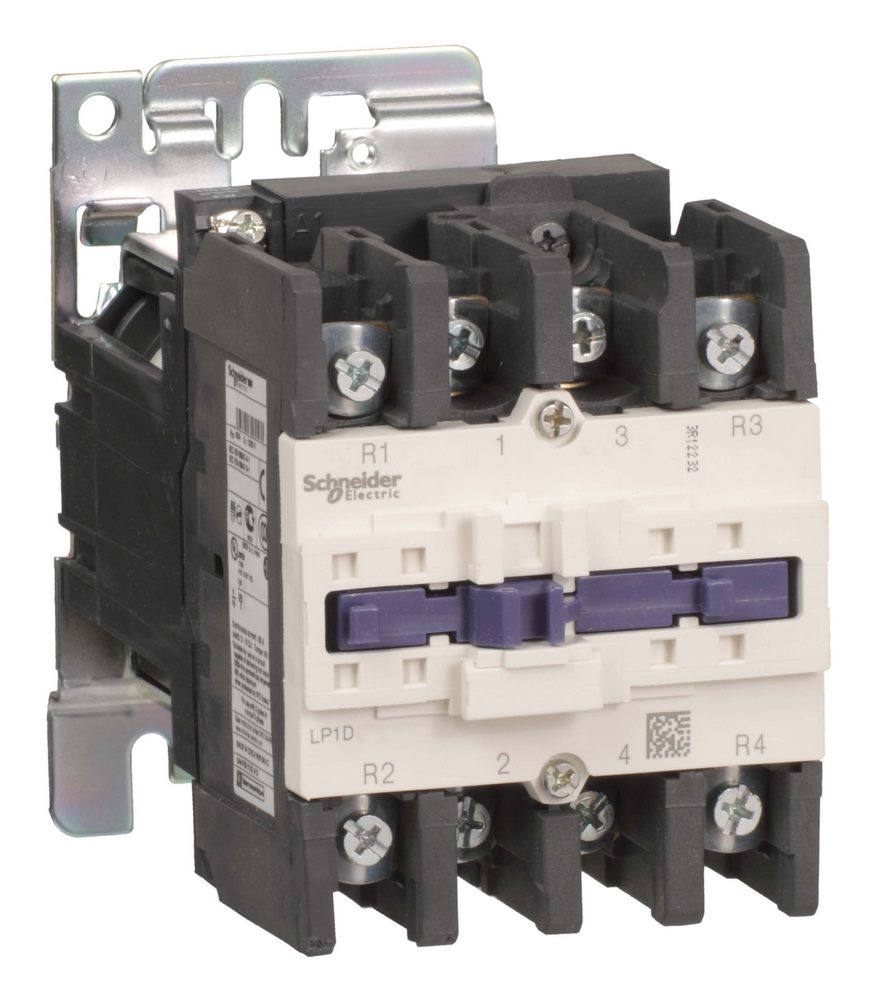

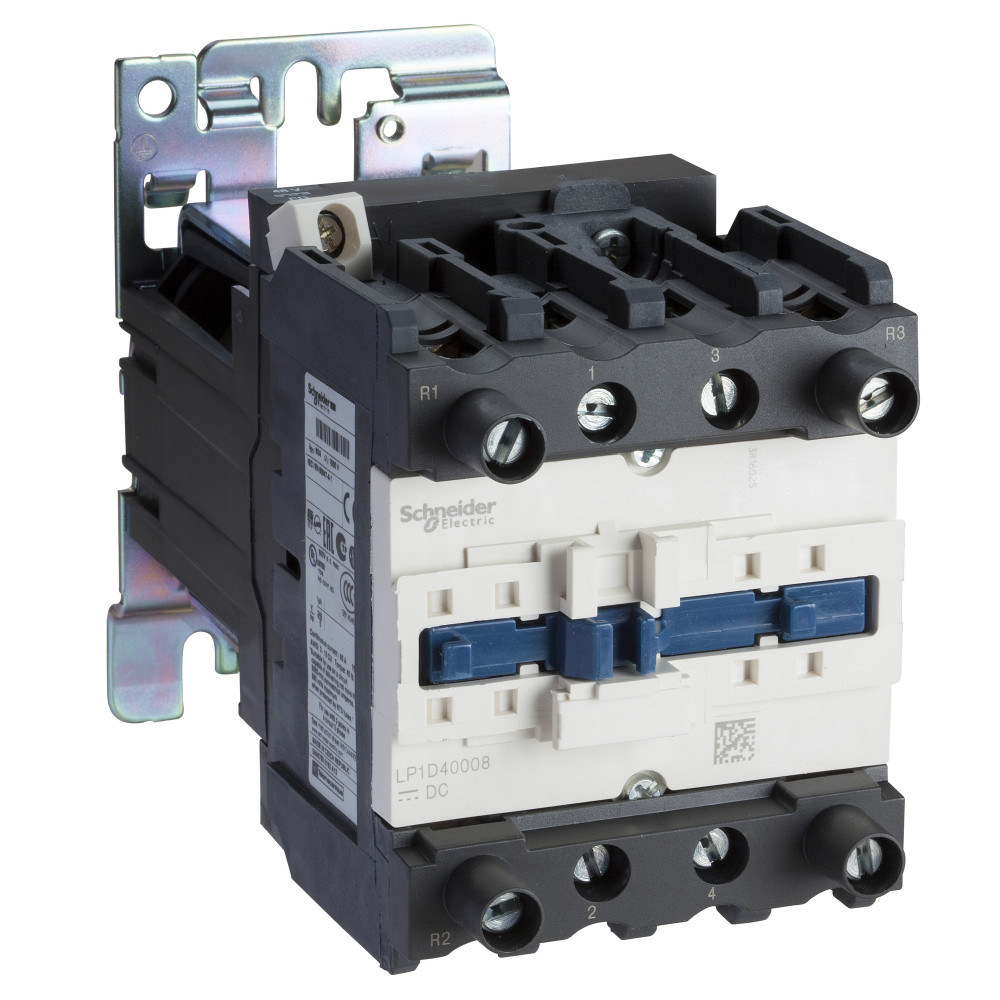

КОНТАКТОР D 4Р (2НО + 2НЗ),AC1 60 A, 220V DC, ЗАЖИМ ПОД ВИНТ
Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов
Галерея
1/7
—
Габариты
Вес
2.21 кг
Ширина
85 мм
Высота
127 мм
Глубина
182 мм
Характеристики
Страна производства
Чехия
Время работы
4...19 мс отключение<br>12...26 мс включение
Максимальная частота коммутации
3600 цикл/ч в <60 °C
Механическая стойкость
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 10 gn в течение 11 мс<br>удары контактор замкнут: 15 g (ном.) в течение 11 мс
Пусковая мощность, вт
22-22 Вт в 20 °C
Потребляемая мощность при удержании, вт
22-22 Вт в 20 °C
Технология использования катушек
встроенный симметричный защитный стабилитрон
Номинальная отключающая способность
800 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление
1.5 мОм - Ith 60 А 50 Гц для силовая цепь
Конфигурация главных контактов
2 Н.О. + 2 Н.З.
Сертификация
BV<br>CCC<br>CSA<br>DNV<br>EAC<br>GL<br>LROS (Lloyds register of shipping)<br>UL
[icw] номинальный кратковременно допустимый ток
72 А в <40 °C - 10 мин для силовая цепь<br>165 А в <40 °C - 1 мин для силовая цепь<br>320 А в <40 °C - 10 с для силовая цепь<br>720 А в <40 °C - 1 с для силовая цепь
Защитная крышка
без
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Контактная совместимость
M3
Допустимая температура воздуха вокруг устройства
-40-70 °C при Uc
Тип катушки
DC стандартное
Мощность, рассеиваемая одним полюсом
5.4 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Постоянная времени
75 мс
Серия
TeSys
Код совместимости
LP1D
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1503009EN
Директива ec rohs
Соответствует
Тип продукта
контактор
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys D
Описание полюсов
4P
Краткое название устройства
LP1D
Момент затяжки
силовая цепь: 8 Н-м - винтовой зажим - кабель 25-35 мм² шестигранный 4 мм<br>цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2<br>силовая цепь: 5 Н-м - винтовой зажим - кабель 1-25 мм² шестигранный 4 мм
Соединения – клеммы
силовая цепь: винтовой зажим 1 кабель (-и) 1-35 мм²гибкий без наконечника<br>силовая цепь: винтовой зажим 2 кабель (-и) 1-25 мм²гибкий без наконечника<br>силовая цепь: винтовой зажим 1 кабель (-и) 1-35 мм²гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 2 кабель (-и) 1-25 мм²гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 1 кабель (-и) 1-35 мм²жесткий кабель без наконечника<br>силовая цепь: винтовой зажим 2 кабель (-и) 1-25 мм²жесткий кабель без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
Защитное исполнение
TH в соответствии с IEC 60068-2-30
Стандарты
CSA C22.2 № 14<br>EN 60947-4-1<br>EN 60947-5-1<br>IEC 60947-4-1<br>IEC 60947-5-1<br>UL 508
Степень защиты ip
IP20 лицевая панель в соответствии с IEC 60529
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-1
Серия продукта
TeSys D
Монтажная опора
рейка<br>монтаж на панель
[ue] номинальное рабочее напряжение
силовая цепь: <= 690 V переменный ток 25...400 Hz<br>силовая цепь: <= 300 В постоянный ток
[ui] номинальное напряжение изоляции
силовая цепь: 690 В в соответствии с IEC 60947-4-1<br>силовая цепь: 600 В CSA сертифицированный<br>силовая цепь: 600 В UL сертифицированный
Механическая износостойкость
10 млн. циклов
Электрическая износостойкость
1.4 млн. циклов 60 А AC-1 при Ue <= 440 V
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения
III
Рабочая температура
-5-60 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1503009EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Напряжение цепи управления
220 В постоянный ток
[ie] номинальный рабочий ток
60 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
60 А в <60 °C для силовая цепь
Соответствующий номинал предохранителя
80 А gG в <= 690 V координация тип 1 для силовая цепь<br>80 А gG в <= 690 V координация тип 2 для силовая цепь
Огнестойкость
V1 в соответствии с UL 94<br>850 °C в соответствии с IEC 60695-2-1
Применение контактора
активная нагрузка
Тип цепи управления
пост. ток DC стандартное
Номинальная включающая способность irms
800 А в 440 V для силовая цепь в соответствии с IEC 60947
Пределы напряжения цепи управления
0,1...0,3 Uc 55-55 °C отпускание постоянный ток<br>0,85...1,1 Uc 55-55 °C находится в состоянии работы постоянный ток
