Артикул:
LC2D25P7V

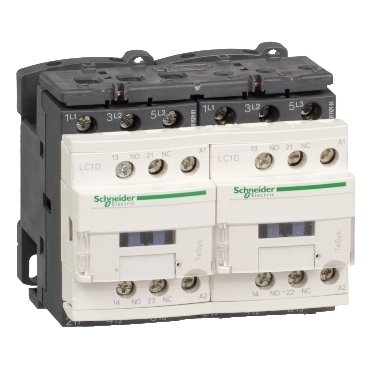

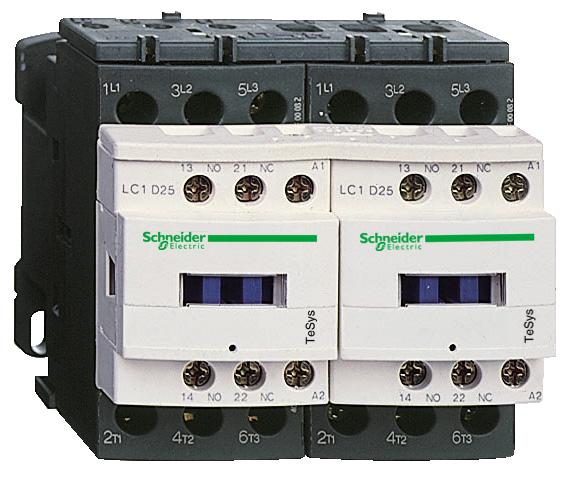

КОНТАКТОР РЕВ.3P,25A,230V50ГЦ.ЭЛЕКТР.Б
Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов применения.
Галерея
1/7
—
Габариты
Ширина
90 мм
Высота
85 мм
Глубина
92 мм
Характеристики
Страна производства
Франция
Время работы
12...22 мс включение<br>4...19 мс отключение
Потребляемая мощность при удержании, в·а
7.5-7.5 В·А 60 Гц 0.3 20 °C)<br>7-7 В·А 50 Гц 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Тип блокировки
электрические и механические
Максимальная частота коммутации
3600 цикл/ч в <60 °C
Механическая стойкость
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц<br>удары контактор замкнут: 15 g (ном.) в течение 11 мс<br>удары контактор разомкнут: 8 g (ном.) в течение 11 мс
Технология использования катушек
без встроенного модуля защиты от перегрузок
Время без перекрытия
1.5 мс при снятии напряжения между НЗ и НО контактом<br>1.5 мс при подаче напряжения между НЗ и НО контактом
Номинальная отключающая способность
450 А в 440 V для силовая цепь в соответствии с МЭК 60947
Среднее полное сопротивление
2 мОм - Ith 40 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
70-70 В·А 60 Гц 0.75 20 °C)<br>70-70 В·А 50 Гц 0.75 20 °C)
Теплоотдача
2-3 Вт в 50/60 Гц
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Мощность двигателя, л.с.
3 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели<br>5 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели<br>2 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели<br>7.5 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели<br>15 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели<br>20 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели
[icw] номинальный кратковременно допустимый ток
50 А в <40 °C - 10 мин для силовая цепь<br>120 А в <40 °C - 1 мин для силовая цепь<br>240 А в <40 °C - 10 с для силовая цепь<br>380 А в <40 °C - 1 с для силовая цепь<br>100 А - 1 с для цепь сигнализации<br>120 А - 500 мс для цепь сигнализации<br>140 А - 100 мс для цепь сигнализации
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Защитная крышка
с
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Частота цепи сигнализации
25...400 Гц
Тип вспом. контактов
тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1<br> тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Контактная совместимость
M2
Мощность, рассеиваемая одним полюсом
1.25 Вт AC-3<br>3.2 Вт AC-1
Рабочая высота
0...3000 м
Серия
TeSys D<br>TeSys
Код совместимости
LC2D
Вес нетто
0.787 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
реверсивный контактор
Наименование продукта
TeSys D
Описание полюсов
3P
Краткое название устройства
LC2D
Момент затяжки
цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2<br>силовая цепь: 2.5 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>силовая цепь: 2.5 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Соединения – клеммы
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²Гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель<br>силовая цепь: винтовой зажим 1 кабель (-и) 2.5-10 мм²Гибкий без наконечника<br>силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²Гибкий без наконечника<br>силовая цепь: винтовой зажим 1 кабель (-и) 1-10 мм²Гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 2 кабель (-и) 1.5-6 мм²Гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 1 кабель (-и) 1.5-10 мм²жесткий кабель<br>силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²жесткий кабель
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Защитное исполнение
TH в соответствии с IEC 60068-2-30
Стандарты
CSA C22.2 № 14<br>EN 60947-4-1<br>EN 60947-5-1<br>IEC 60947-4-1<br>IEC 60947-5-1<br>UL 508
Рабочая температура окружающей среды
-40-60 °C<br>60-70 °C с ухудшением рабочих характеристик
Степень защиты ip
IP20 Передняя панель в соответствии с МЭК 60529
Сертификаты
DNV<br>CSA<br>CCC<br>UL<br>GL<br>LROS (Lloyds register of shipping)<br>BV<br>RINA<br>ГОСТ
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-3<br>AC-1
Монтажная опора
рейка<br>монтаж на панель
[ue] номинальное рабочее напряжение
силовая цепь: <= 690 V Переменный ток 25...400 Hz<br>силовая цепь: <= 300 В постоянный ток
[ui] номинальное напряжение изоляции
силовая цепь: 690 В в соответствии с IEC 60947-4-1<br>силовая цепь: 600 В CSA сертифицированный<br>силовая цепь: 600 В UL сертифицированный<br>цепь сигнализации: 690 В в соответствии с МЭК 60947-1<br>цепь сигнализации: 600 В CSA сертифицированный<br>цепь сигнализации: 600 В UL сертифицированный
Механическая износостойкость
15 млн. циклов
Электрическая износостойкость
1.65 млн. циклов 25 А AC-3 при Ue <= 440 V<br>1.4 млн. циклов 40 А AC-1 при Ue <= 440 V
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с МЭК 60947
Категория перенапряжения
III
Мощность двигателя, квт
5.5 кВт в 220...230 V Переменный ток 50 Гц<br>11 кВт в 380...400 V Переменный ток 50 Гц<br>11 кВт в 415...440 V Переменный ток 50 Гц<br>15 кВт в 500 V Переменный ток 50 Гц<br>15 кВт в 660...690 V Переменный ток 50 Гц
Напряжение цепи управления
230 V Переменный ток 50/60 Гц
[ie] номинальный рабочий ток
25 А 60 °C) в <= 440 V Переменный ток AC-3 для силовая цепь<br>40 А 60 °C) в <= 440 V Переменный ток AC-1 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
10 А в <60 °C для цепь сигнализации<br>40 А в <60 °C для силовая цепь
Соответствующий номинал предохранителя
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1<br>63 А gG в <= 690 V координация тип 1 для силовая цепь<br>40 А gG в <= 690 V координация тип 2 для силовая цепь
Комплектация изделия
предварительно собранный с силовой сборной шиной реверсирования
Огнестойкость
V1 в соответствии с UL 94<br>850 °C в соответствии с МЭК 60695-2-1
Применение контактора
управление электродвигателем<br>активная нагрузка
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1<br>250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1<br>450 А в 440 V для силовая цепь в соответствии с МЭК 60947
Пределы напряжения цепи управления
0,3...0,6 Uc -40-70 °C отпускание Переменный ток 50/60 Гц<br>0,8...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 50 Гц<br>0,85...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 60 Гц<br>1...1.1 Uc 60-70 °C находится в состоянии работы Переменный ток 50/60 Гц
