Артикул:

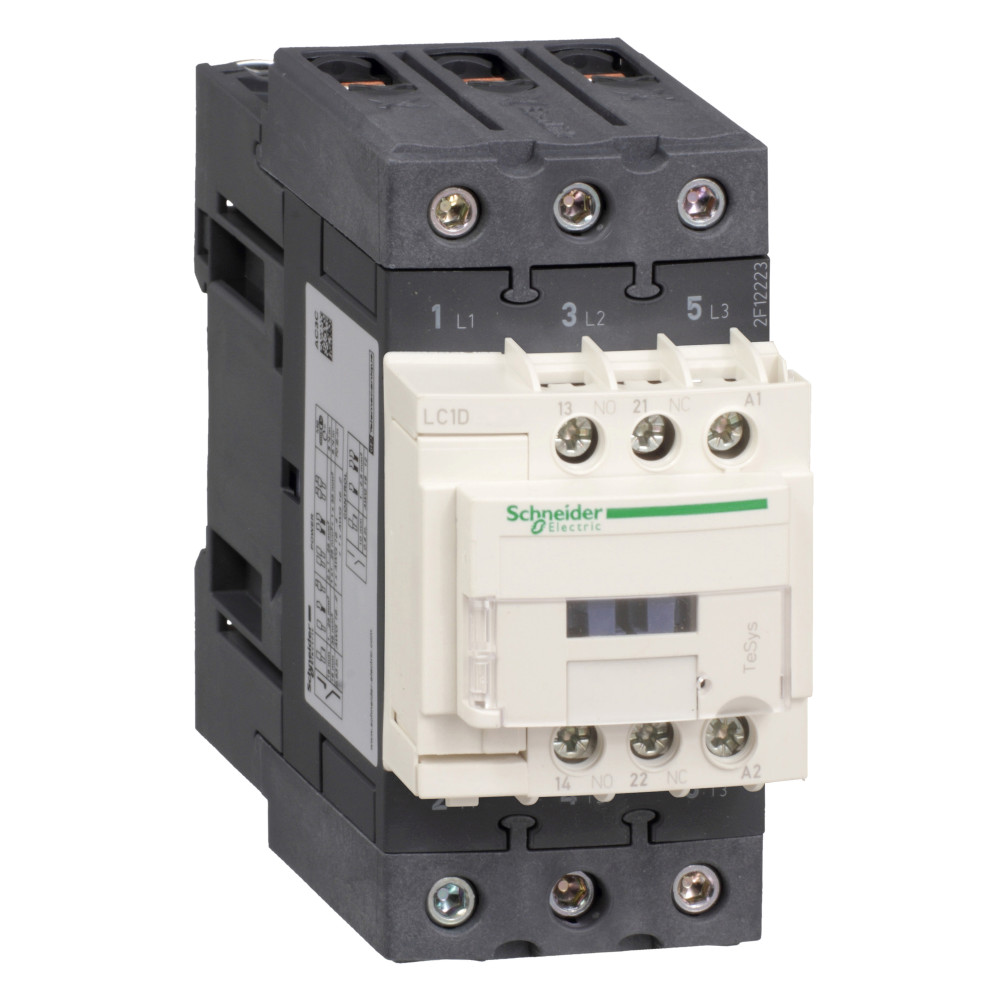

LC1D40AV7

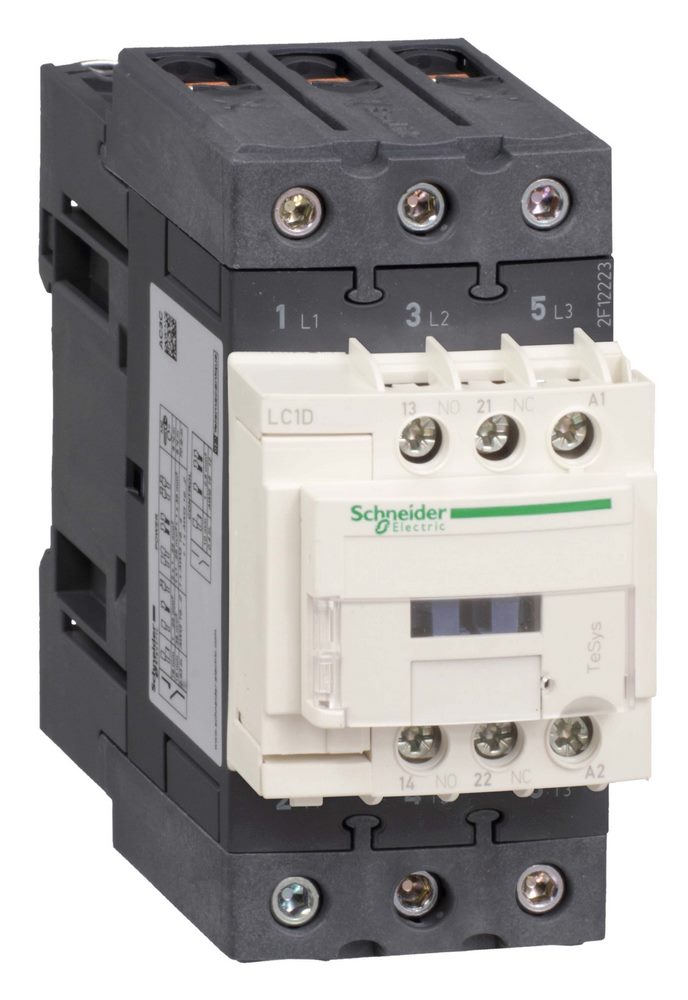

3P КОНТАКТОР EVERLINK AC3 440В 40A КАТУШКА УПР. 400В AC 50/60ГЦ
Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов
Галерея
1/6
—
Габариты
Вес
0.85 кг
Ширина
55 мм
Высота
122 мм
Глубина
120 мм
Характеристики
Страна производства
Франция
Время работы
4...19 мс отключение<br>12...26 мс включение
Потребляемая мощность при удержании, в·а
13-13 В·А 60 Hz 0.3 20 °C)<br>15-15 В·А 50 Гц 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Максимальная частота коммутации
3600 цикл/ч в <60 °C
Механическая стойкость
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц<br>удары контактор замкнут: 15 g (ном.) в течение 11 мс<br>удары контактор разомкнут: 10 gn в течение 11 мс
Технология использования катушек
без встроенного модуля защиты от перегрузок
Время без перекрытия
1.5 мс при снятии напряжения между НЗ и НО контактом<br>1.5 мс при подаче напряжения между НЗ и НО контактом
Номинальная отключающая способность
800 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление
1.5 мОм - Ith 60 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
140-140 В·А 60 Hz 0.75 20 °C)<br>160-160 В·А 50 Гц 0.75 20 °C)
Теплоотдача
4-5 Вт в 50/60 Гц
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Мощность двигателя, л.с.
5 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели<br>10 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели<br>30 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели<br>10 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели<br>3 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели<br>30 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
[icw] номинальный кратковременно допустимый ток
320 А в <40 °C - 10 с для силовая цепь<br>720 А в <40 °C - 1 с для силовая цепь<br>72 А в <40 °C - 10 мин для силовая цепь<br>165 А в <40 °C - 1 мин для силовая цепь<br>100 А - 1 с для цепь сигнализации<br>120 А - 500 мс для цепь сигнализации<br>140 А - 100 мс для цепь сигнализации
Диапазон мощности
7-11 кВт в 200-240 В 3 фазы<br>15-25 кВт в 380-440 В 3 фазы<br>15-25 кВт в 480-500 В 3 фазы
Тип пускателя
контактор прямого пуска
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Защитная крышка
с
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Частота цепи сигнализации
25...400 Гц
Тип вспом. контактов
тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1<br>тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Контактная совместимость
M2
Допустимая температура воздуха вокруг устройства
-40-70 °C при Uc
Напряжение катушки контактора
400 В пер. ток стандартный
Мощность, рассеиваемая одним полюсом
2.4 Вт AC-3<br>5.4 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
TeSys
Код совместимости
LC1D
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1503009EN
Директива ec rohs
Соответствует
Тип продукта
контактор
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys D
Описание полюсов
3P
Краткое название устройства
LC1D
Момент затяжки
цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2<br>силовая цепь: 8 Н-м - соединители EverLink с винтами BTR - кабель 25-35 мм² шестигранный 4 мм<br>силовая цепь: 5 Н-м - соединители EverLink с винтами BTR - кабель 1-25 мм² шестигранный 4 мм
Соединения – клеммы
цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²гибкий без наконечника<br>силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²гибкий без наконечника<br>силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²гибкий с кабельным наконечником<br>силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²гибкий с кабельным наконечником<br>силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²жесткий кабель без наконечника<br>силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²жесткий кабель без наконечника
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Защитное исполнение
TH в соответствии с IEC 60068-2-30
Стандарты
CSA C22.2 № 14<br>EN 60947-4-1<br>EN 60947-5-1<br>IEC 60947-4-1<br>IEC 60947-5-1<br>UL 508
Степень защиты ip
IP20 лицевая панель в соответствии с IEC 60529
Сертификаты
ГОСТ<br>CSA<br>UL<br>CCC
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-3<br>AC-4<br>AC-1
Серия продукта
TeSys D
Монтажная опора
монтаж на панель<br>рейка
[ue] номинальное рабочее напряжение
силовая цепь: <= 690 V переменный ток 25...400 Hz<br>силовая цепь: <= 300 В постоянный ток
[ui] номинальное напряжение изоляции
силовая цепь: 600 В CSA сертифицированный<br>силовая цепь: 600 В UL сертифицированный<br>цепь сигнализации: 690 В в соответствии с IEC 60947-1<br>цепь сигнализации: 600 В CSA сертифицированный<br>цепь сигнализации: 600 В UL сертифицированный<br>силовая цепь: 690 В в соответствии с IEC 60947-4-1
Механическая износостойкость
6 млн. циклов
Электрическая износостойкость
1.4 млн. циклов 60 А AC-1 при Ue <= 440 V<br>1.5 млн. циклов 40 А AC-3 при Ue <= 440 V
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения
III
Рабочая температура
-5-60 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1503009EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Мощность двигателя, квт
18.5 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)<br>11 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)<br>22 кВт в 415...440 V переменный ток 50/60 Гц (AC-3)<br>22 кВт в 500 V переменный ток 50/60 Гц (AC-3)<br>30 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)<br>9 кВт в 400 V переменный ток 50/60 Гц (AC-4)
Напряжение цепи управления
400 V переменный ток 50/60 Гц
[ie] номинальный рабочий ток
60 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь<br>40 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
10 А в <60 °C для цепь сигнализации<br>60 А в <60 °C для силовая цепь
Соответствующий номинал предохранителя
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1<br>80 А gG в <= 690 V координация тип 1 для силовая цепь<br>80 А gG в <= 690 V координация тип 2 для силовая цепь
Огнестойкость
V1 в соответствии с UL 94<br>850 °C в соответствии с IEC 60695-2-1
Применение контактора
управление электродвигателем<br>активная нагрузка
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1<br>250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1<br>800 А в 440 V для силовая цепь в соответствии с IEC 60947
Пределы напряжения цепи управления
отпускание: 0,3...0,6 Uc переменный ток 50/60 Hz 60 °C)<br>находится в состоянии работы: 0,8...1,1 Uc переменный ток 50 Hz 60 °C)<br>находится в состоянии работы: 0,85...1,1 Uc переменный ток 60 Hz 60 °C)
