Артикул:
LC1D1156P7

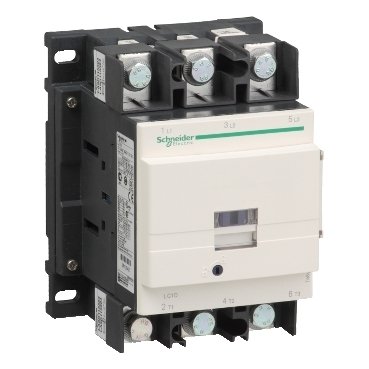

КОНТАКТОР D 3Р,115A, НО+НЗ, 230V 50/60ГЦ
Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов
Галерея
1/2
—
Габариты
Ширина
120 мм
Высота
158 мм
Глубина
136 мм
Характеристики
Страна производства
Чехия
Время работы
6...20 мс отключение<br>20...50 мс включение
Потребляемая мощность при удержании, в·а
2-18 В·А 60 Гц 0.3 20 °C)<br>2-18 В·А 50 Гц 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Максимальная частота коммутации
2400 цикл/ч в <60 °C
Механическая стойкость
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц<br>удары контактор замкнут: 15 g (ном.) в течение 11 мс<br>удары контактор разомкнут: 6 g (ном.) в течение 11 мс
Технология использования катушек
встроенный симметричный защитный стабилитрон
Время без перекрытия
1.5 мс при снятии напряжения между НЗ и НО контактом<br>1.5 мс при подаче напряжения между НЗ и НО контактом
Номинальная отключающая способность
1100 А в 440 V для силовая цепь в соответствии с МЭК 60947
Среднее полное сопротивление
0.6 мОм - Ith 200 А 50 Гц для силовая цепь
Конфигурация главных контактов
3 Н.О.
Потребляемая мощность при срабатывании
280-350 В·А 60 Гц 0.8 20 °C)<br>280-350 В·А 50 Гц 0.8 20 °C)
Теплоотдача
3-8 Вт в 50/60 Гц
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Мощность двигателя, л.с.
30 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели<br>40 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели<br>75 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели<br>100 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
[icw] номинальный кратковременно допустимый ток
250 А в <40 °C - 10 мин для силовая цепь<br>550 А в <40 °C - 1 мин для силовая цепь<br>950 А в <40 °C - 10 с для силовая цепь<br>1100 А в <40 °C - 1 с для силовая цепь<br>100 А - 1 с для цепь сигнализации<br>120 А - 500 мс для цепь сигнализации<br>140 А - 100 мс для цепь сигнализации
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Защитная крышка
с
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Частота цепи сигнализации
25...400 Гц
Тип вспом. контактов
тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1<br> тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Контактная совместимость
M13
Мощность, рассеиваемая одним полюсом
24 Вт AC-1<br>7.9 Вт AC-3
Рабочая высота
0...3000 м
Серия
TeSys D<br>TeSys
Код совместимости
LC1D
Вес нетто
2.5 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
контактор
Наименование продукта
TeSys D
Описание полюсов
3P
Краткое название устройства
LC1D
Момент затяжки
цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5<br>цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5<br>силовая цепь: 12 Н-м - клеммы с кольцевыми наконечниками шестигранный 13 мм M8<br>силовая цепь: 12 Н-м - шины шестигранный 13 мм M8
Соединения – клеммы
цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) <br>силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 25 мм) <br>силовая цепь: шины 1 кабель (-и) - сечение шины: 5 x 25 мм
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Защитное исполнение
TH в соответствии с IEC 60068-2-30
Стандарты
CSA C22.2 № 14<br>EN 60947-4-1<br>EN 60947-5-1<br>IEC 60947-4-1<br>IEC 60947-5-1<br>UL 508
Рабочая температура окружающей среды
-40-60 °C<br>60-70 °C с ухудшением рабочих характеристик
Степень защиты ip
IP20 Передняя панель в соответствии с МЭК 60529
Сертификаты
GL<br>UL<br>DNV<br>LROS (Lloyds register of shipping)<br>ГОСТ<br>CSA<br>BV<br>CCC<br>RINA
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-1<br>AC-4<br>AC-3
Монтажная опора
рейка<br>монтаж на панель
[ue] номинальное рабочее напряжение
силовая цепь: <= 1000 V Переменный ток 25...400 Hz<br>силовая цепь: <= 300 В постоянный ток
[ui] номинальное напряжение изоляции
силовая цепь: 600 В CSA сертифицированный<br>силовая цепь: 600 В UL сертифицированный<br>силовая цепь: 1000 В в соответствии с IEC 60947-4-1<br>цепь сигнализации: 690 В в соответствии с МЭК 60947-1<br>цепь сигнализации: 600 В CSA сертифицированный<br>цепь сигнализации: 600 В UL сертифицированный
Механическая износостойкость
8 млн. циклов
Электрическая износостойкость
0.8 млн. циклов 200 А AC-1 при Ue <= 440 V<br>0.95 млн. циклов 115 А AC-3 при Ue <= 440 V
[up] номинальное импульсное выдерживаемое напряжение
8 кВ в соответствии с МЭК 60947
Категория перенапряжения
III
Мощность двигателя, квт
30 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)<br>55 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)<br>59 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3)<br>75 кВт в 500 V Переменный ток 50/60 Гц (AC-3)<br>80 кВт в 660...690 V Переменный ток 50/60 Гц (AC-3)<br>65 кВт в 1000 V Переменный ток 50/60 Гц (AC-3)<br>18.5 кВт в 400 V Переменный ток 50/60 Гц (AC-4)
Напряжение цепи управления
230 V Переменный ток 50/60 Гц
[ie] номинальный рабочий ток
200 А 60 °C) в <= 440 V Переменный ток AC-1 для силовая цепь<br>115 А 60 °C) в <= 440 V Переменный ток AC-3 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
200 А в <60 °C для силовая цепь
Соответствующий номинал предохранителя
250 А gG в <= 690 V координация тип 1 для силовая цепь<br>200 А gG в <= 690 V координация тип 2 для силовая цепь<br>10 А gG для цепь сигнализации
Огнестойкость
V1 в соответствии с UL 94<br>850 °C в соответствии с МЭК 60695-2-1
Применение контактора
активная нагрузка<br>управление электродвигателем
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
1260 А в 440 V для силовая цепь в соответствии с МЭК 60947<br>140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1<br>250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
Пределы напряжения цепи управления
0,3...0,5 Uc -40-70 °C отпускание Переменный ток 50/60 Гц<br>0,8...1,15 Uc -40-55 °C находится в состоянии работы Переменный ток 50/60 Гц<br>1...1.15 Uc 55-70 °C находится в состоянии работы Переменный ток 50/60 Гц
