Артикул:
LC1D09MD

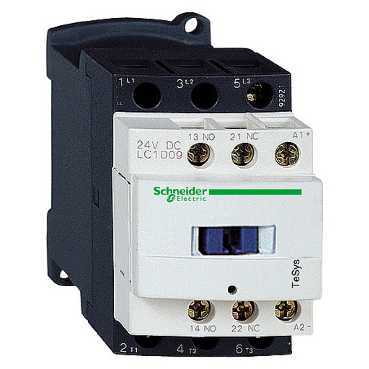

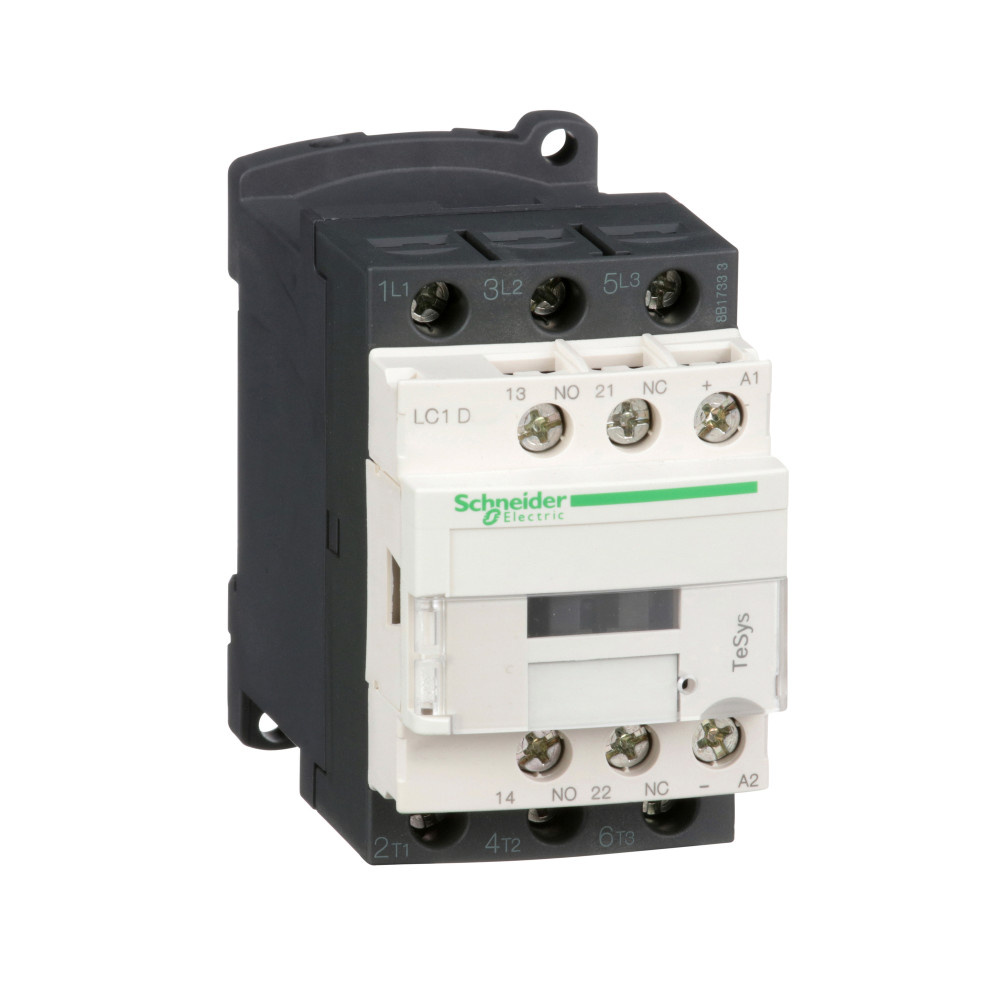

КОНТАКТОР.3Р,9A,НО+НЗ,220V-,ОГРАН.
Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов
Галерея
1/7
—
Габариты
Ширина
45 мм
Высота
77 мм
Глубина
95 мм
Характеристики
Страна производства
Франция
Время работы
53.55...72.45 мс включение<br>16...24 мс отключение
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Максимальная частота коммутации
3600 цикл/ч в <60 °C
[ith] условный тепловой ток на открытом возду
25 А в <60 °C для Силовая цепь<br>10 А в <60 °C для цепь сигнализации
Механическая стойкость
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 10 ГН в течении 11 мс<br>удары контактор замкнут: 15 ГН в течении 11 мс
Пусковая мощность, вт
5.4-5.4 Вт 20 °C)
Потребляемая мощность при удержании, вт
5.4-5.4 Вт в 20 °C
Технология использования катушек
встроенный симметричный защитный стабилитрон
Время без перекрытия
1.5 мс при снятии напряжения между НЗ и НО контактом<br>1.5 мс при подаче напряжения между НЗ и НО контактом
Номинальная отключающая способность
250 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Среднее полное сопротивление
2.5 мОм - Ith 25 А 50 Гц для Силовая цепь
Конфигурация главных контактов
3 Н.О.
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Мощность двигателя, л.с.
1 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели<br>2 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели<br>2 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели<br>5 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели<br>7.5 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели<br>0.33 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели
[icw] номинальный кратковременно допустимый ток
105 А в <40 °C - 10 с для Силовая цепь<br>210 А в <40 °C - 1 с для Силовая цепь<br>30 А в <40 °C - 10 мин для Силовая цепь<br>61 А в <40 °C - 1 мин для Силовая цепь<br>100 А - 1 с для цепь сигнализации<br>120 А - 500 мс для цепь сигнализации<br>140 А - 100 мс для цепь сигнализации
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Защитная крышка
с
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Частота цепи сигнализации
25...400 Гц
Тип вспом. контактов
тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1<br> тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Контактная совместимость
M4
Мощность, рассеиваемая одним полюсом
1.56 Вт AC-1<br>0.2 Вт AC-3<br>0.2 Вт AC-3e
Условия эксплуатации
в соответствии с IACS E10<br> в соответствии с IEC 60947-1 Annex Q category D
Рабочая высота
0...3000 м
Постоянная времени
28 мс
Серия
TeSys D<br>TeSys Deca<br>TeSys<br>TeSys Deca
Код совместимости
LC1D
Вес нетто
0.48 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Контактор
Наименование продукта
TeSys D<br>TeSys Deca
Описание полюсов
3P
Краткое название устройства
LC1D
Момент затяжки
Силовая цепь: 1.7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>Силовая цепь: 1.7 Н·м - винтовой зажим - с помощью отвертки Philips No 2<br>Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки Philips No 2<br>Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2<br>Силовая цепь: 2.5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Соединения – клеммы
Силовая цепь: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>Силовая цепь: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>Силовая цепь: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>Силовая цепь: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>Силовая цепь: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>Силовая цепь: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Способ монтажа
рейка<br>монтаж на панель
Защитное исполнение
TH в соответствии с МЭК 60068-2-30
Стандарты
CSA C22.2 № 14<br>EN 60947-4-1<br>EN 60947-5-1<br>IEC 60947-4-1<br>IEC 60947-5-1<br>UL 508<br>IEC 60335-1
Рабочая температура окружающей среды
-40-60 °C<br>60-70 °C с ухудшением рабочих характеристик
Степень защиты ip
IP20 лицевая панель в соответствии с МЭК 60529
Сертификаты
CSA<br>CCC<br>RINA<br>LROS (Lloyds register of shipping)<br>BV<br>GL<br>UL<br>ГОСТ<br>DNV<br>UKCA
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-4<br>AC-1<br>AC-3<br>AC-3e
[ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V Переменный ток 25...400 Hz<br>Силовая цепь: <= 300 В Постоянный ток (DC)
[ui] номинальное напряжение изоляции
Силовая цепь: 690 В в соответствии с IEC 60947-4-1<br>Силовая цепь: 600 В CSA сертифицированный<br>Силовая цепь: 600 В UL сертифицированный<br>цепь сигнализации: 690 В в соответствии с IEC 60947-1<br>цепь сигнализации: 600 В CSA сертифицированный<br>цепь сигнализации: 600 В UL сертифицированный
Механическая износостойкость
30 млн. циклов
Электрическая износостойкость
0.6 млн. циклов 25 А AC-1 при Ue <= 440 В<br>2 млн. циклов 9 А AC-3 при Ue <= 440 В<br>2 млн. циклов 9 А AC-3e при Ue <= 440 В
Категория перенапряжения
III
Мощность двигателя, квт
2.2 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)<br>4 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)<br>4 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3)<br>5.5 кВт в 500 В Переменный ток 50/60 Гц (AC-3)<br>5.5 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)<br>2.2 кВт в 400 В Переменный ток 50/60 Гц (AC-4)<br>2.2 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3e)<br>4 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3e)<br>4 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3e)<br>5.5 кВт в 500 В Переменный ток 50/60 Гц (AC-3e)<br>5.5 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3e)
[up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с ГОСТ IEC 60947
Напряжение цепи управления
220 В Постоянный ток (DC)
[ie] номинальный рабочий ток
9 А 60 °C) в <= 440 В Переменный ток AC-3 для Силовая цепь<br>25 А 60 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь<br>9 А 60 °C) в <= 440 В Переменный ток AC-3e для Силовая цепь
Соответствующий номинал предохранителя
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1<br>25 А gG в <= 690 V координация тип 1 для Силовая цепь<br>20 А gG в <= 690 V координация тип 2 для Силовая цепь
Огнестойкость
V1 в соответствии с UL 94<br>850 °C в соответствии с IEC 60695-2-1
Применение контактора
управление электродвигателем<br>активная нагрузка
Тип цепи управления
пост. ток стандартный
Номинальная включающая способность irms
250 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947<br>140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1<br>250 А Постоянный ток (DC) для цепь сигнализации в соответствии с IEC 60947-5-1
Пределы напряжения цепи управления
0,1...0,25 Uc -40-70 °C отпускание Постоянный ток (DC)<br>0,7...1,25 Uc -40-60 °C находится в состоянии работы Постоянный ток (DC)<br>1...1.25 Uc 60-70 °C находится в состоянии работы Постоянный ток (DC)
