Артикул:
LC1D098P7

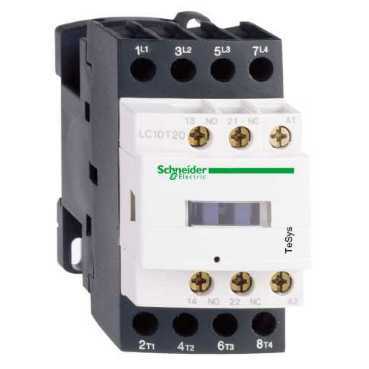

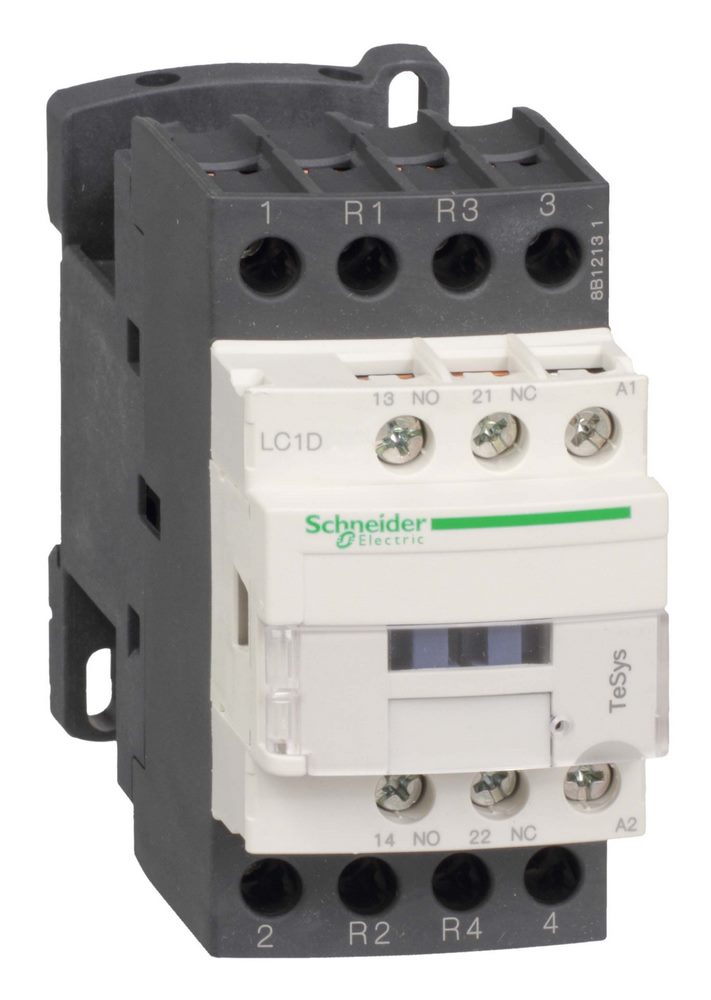

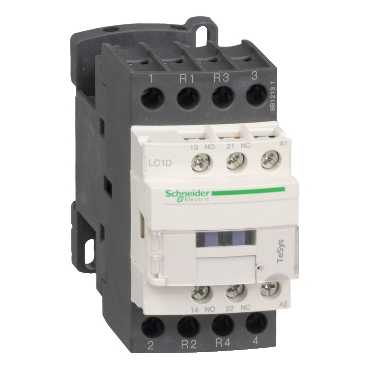

КОНТАКТОР D 4P (2НО+2НЗ),АС1 20 А,НО+НЗ,230V 50/60 ГЦ,
Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов
Галерея
1/7
—
Габариты
Вес
0.365 кг
Ширина
45 мм
Высота
85 мм
Глубина
92 мм
Характеристики
Страна производства
Индонезия
Время работы
12...22 мс включение<br>4...19 мс отключение
Потребляемая мощность при удержании, в·а
7.5-7.5 В·А 60 Hz 0.3 20 °C)<br>7-7 В·А 50 Гц 0.3 20 °C)
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Максимальная частота коммутации
3600 цикл/ч в <60 °C
Механическая стойкость
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 4 g (ном.), 5...300 Гц<br>удары контактор разомкнут: 10 gn в течение 11 мс<br>удары контактор замкнут: 15 g (ном.) в течение 11 мс
Технология использования катушек
без встроенного модуля защиты от перегрузок
Время без перекрытия
1.5 мс при снятии напряжения между НЗ и НО контактом<br>1.5 мс при подаче напряжения между НЗ и НО контактом
Номинальная отключающая способность
250 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление
2.5 мОм - Ith 25 А 50 Гц для силовая цепь
Конфигурация главных контактов
2 Н.О. + 2 Н.З.
Потребляемая мощность при срабатывании
70-70 В·А 60 Hz 0.75 20 °C)<br>70-70 В·А 50 Гц 0.75 20 °C)
Теплоотдача
2-3 Вт в 50/60 Гц
Вспомогательные контакты
1 Н.О. + 1 Н.З.
[icw] номинальный кратковременно допустимый ток
105 А в <40 °C - 10 с для силовая цепь<br>210 А в <40 °C - 1 с для силовая цепь<br>30 А в <40 °C - 10 мин для силовая цепь<br>61 А в <40 °C - 1 мин для силовая цепь<br>100 А - 1 с для цепь сигнализации<br>120 А - 500 мс для цепь сигнализации<br>140 А - 100 мс для цепь сигнализации
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Защитная крышка
с
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Частота цепи сигнализации
25...400 Гц
Тип вспом. контактов
тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1<br>тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Контактная совместимость
M6
Допустимая температура воздуха вокруг устройства
-40-70 °C при Uc
Мощность, рассеиваемая одним полюсом
1.56 Вт AC-1
Рабочая высота
3000 м без ухудшения номинальных значений
Серия
TeSys
Код совместимости
LC1D
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1501004EN
Директива ec rohs
Соответствует
Тип продукта
контактор
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys D
Описание полюсов
4P
Краткое название устройства
LC1D
Момент затяжки
силовая цепь: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>силовая цепь: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2<br>цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Соединения – клеммы
силовая цепь: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>силовая цепь: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>силовая цепь: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>силовая цепь: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
Сопротивление изоляции
> 10 МОм для цепь сигнализации
Защитное исполнение
TH в соответствии с IEC 60068-2-30
Стандарты
CSA C22.2 № 14<br>EN 60947-4-1<br>EN 60947-5-1<br>IEC 60947-4-1<br>IEC 60947-5-1<br>UL 508
Степень защиты ip
IP20 лицевая панель в соответствии с IEC 60529
Сертификаты
GL<br>CCC<br>RINA<br>CSA<br>DNV<br>ГОСТ<br>BV<br>LROS (Lloyds register of shipping)<br>UL
Температура окружающей среды при хранении
-60-80 °C
Степень загрязнения
3
Категория применения
AC-1
Серия продукта
TeSys D
Монтажная опора
монтаж на панель<br>рейка
[ue] номинальное рабочее напряжение
силовая цепь: <= 690 V переменный ток 25...400 Hz<br>силовая цепь: <= 300 В постоянный ток
[ui] номинальное напряжение изоляции
силовая цепь: 690 В в соответствии с IEC 60947-4-1<br>силовая цепь: 600 В CSA сертифицированный<br>силовая цепь: 600 В UL сертифицированный<br>цепь сигнализации: 690 В в соответствии с IEC 60947-1<br>цепь сигнализации: 600 В CSA сертифицированный<br>цепь сигнализации: 600 В UL сертифицированный
Механическая износостойкость
15 млн. циклов
Электрическая износостойкость
0.6 млн. циклов 25 А AC-1 при Ue <= 440 V
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения
III
Рабочая температура
-5-60 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1501004EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
Напряжение цепи управления
230 V переменный ток 50/60 Гц
[ie] номинальный рабочий ток
20 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь
[ith] условный тепловой ток на открытом воздухе
25 А в <60 °C для силовая цепь<br>10 А в <60 °C для цепь сигнализации
Соответствующий номинал предохранителя
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1<br>25 А gG в <= 690 V координация тип 1 для силовая цепь<br>20 А gG в <= 690 V координация тип 2 для силовая цепь
Огнестойкость
V1 в соответствии с UL 94<br>850 °C в соответствии с IEC 60695-2-1
Применение контактора
активная нагрузка
Тип цепи управления
пер. ток в 50/60 Гц
Номинальная включающая способность irms
250 А в 440 V для силовая цепь в соответствии с IEC 60947<br>140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1<br>250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
Пределы напряжения цепи управления
отпускание: 0,3...0,6 Uc переменный ток 50/60 Hz 60 °C)<br>находится в состоянии работы: 0,8...1,1 Uc переменный ток 50 Hz 60 °C)<br>находится в состоянии работы: 0,85...1,1 Uc переменный ток 60 Hz 60 °C)
