Артикул:
ATV930U30N4

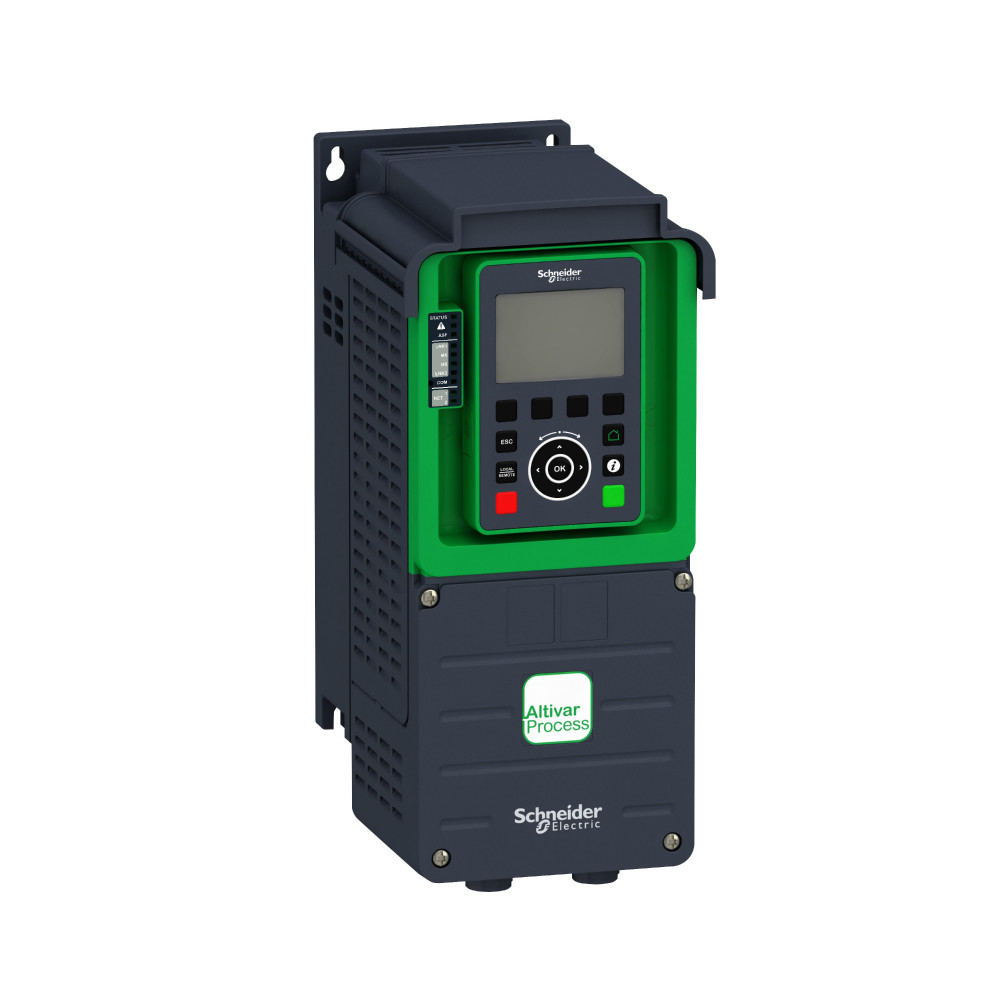

Преобразователь частоты ATV930 3/2,2кВт 380В 3ф.
Преобразователи частоты Altivar Process AT идеально подходят в качестве оборудования для отстойных бассейнов для станций водоподготовки и очистных сооружений.
Применение в неблагоприятных эксплуатационных условиях, где необходима степень защиты IP55, Встроенные коммуникационные протоколы Modbus и CANopen. Гибкость, позволяющая адаптироваться к любой машине или механизму: Адаптируемость в зависимости от модели, Удобное конфигурирование посредством различных инструментов: конфигурации преобразователя частоты можно загружать, распечатывать и сохранять с помощью выносного терминала, программного обеспечения SoMove или загрузчика конфигураций.
Галерея
1/2
—
Габариты
Ширина
144 мм
Высота
350 мм
Глубина
206 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
<= напряжение питания
Назначение продукта
асинхронные электродвигатели<br>синхронные двигатели
Частота коммутации
2...16 kHz регулируем.<br>4...16 kHz с понижающим коэффициентом
Уровень шума
54.5 дБ в соответствии с 86/188/EEC
Мощность двигателя, л.с.
3 лс тяжелые условия
Рассеиваемая мощность, вт
естественная конвекция: 31 Вт в 380 В, частота переключения 4 kHz<br>принуд. конвекция: 78 Вт в 380 В, частота переключения 4 kHz
[us] номинальное напряжение сети
380...480 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz +/- 5 %
Диапазон мощности
2.2-3 кВт в 380-440 В 3 фазы<br>2.2-3 кВт в 480-500 В 3 фазы
Тип пускателя
variable speed drive
Тип дискретного выхода
логический выход DQ+ 0-1 кГц <= 30 V пост. ток 100 мА<br>programmable as pulse output DQ+ 0-30 кГц <= 30 V пост. ток 20 мА<br>логический выход DQ- 0-1 кГц <= 30 V пост. ток 100 мА
Тип дискретного входа
DI1...DI8 программируемый, 24 V пост. Тока (<= 30 V), полное сопротивление: 3.5 кОм<br>DI7, DI8 программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. Тока (<= 30 V)<br>STOA, STOB безопасное выключение крутящего момента, 24 V пост. Тока (<= 30 V), полное сопротивление: > 2,2 кОм
Тип дискретных входов
положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1)<br>отрицательная логика («приемник») (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1)<br>положительная логика (источник) (DI7, DI8), < 0.6 В (состояние 0), > 2.5 В (состояние 1)<br>положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1)
Минимальный коммутируемый ток
релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Физический интерфейс
2-проводн. RS 485 для Modbus последовательн.
Протокол порта обмена данными
Modbus последовательн.<br>Ethernet/IP<br>Modbus TCP
Количество дискретных выходов
2
Количество дискретных входов
10
Тип охлаждения
принуд. конвекция
Тип защиты
тепловая защита: двигатель<br>защитное отключение двигателя при превышение вращательного момента: двигатель<br>исчезновение фазы двигателя: двигатель<br>тепловая защита: привод<br>защитное отключение двигателя при превышение вращательного момента: привод<br>превышение температуры: привод<br>сверхток между выходной фазой и землей: привод<br>перегрузка по выходному напряжению: привод<br>защита от короткого замыкания: привод<br>исчезновение фазы двигателя: привод<br>перенапряжение на шине пост. тока: привод<br>повышенное напряжение линии питания: привод<br>повышенное напряжение питания: привод<br>значительное уменьшение напряжения линии питания: привод<br>превышение скорости: привод<br>откл. в цепи управления: привод
Линейный ток
5.8 А в 380 В (нормальная нагрузка)<br>5.1 А в 480 В (нормальная нагрузка)<br>4.5 А в 380 В (тяжелые условия)<br>4 А в 480 В (тяжелые условия)
Длительность выборки
2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход<br>5 мс +/- 1 ms (DI7, DI8) - импульсный ввод<br>1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход<br>5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
Кадр передачи
RTU для Modbus последовательн.
Кол-во адресов
1-247 для Modbus последовательн.
Предполагаемый линейный isc
50 кА
Непрерывный выходной ток
7.2 А в 4 kHz для нормальная нагрузка<br>5.6 А в 4 kHz для тяжелые условия
Рабочая высота
<= 1000 м без ухудшения номинальных значений<br>1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Макс. переходной ток
8.6 А в течение 60 с (нормальная нагрузка)<br>8.4 А в течение 60 с (тяжелые условия)
Виброустойчивость
1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Выходная частота привода
0.1-599 Гц
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
4 kHz
Характеристики окружающей среды
стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3<br>стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Ошибка линеаризации
AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход<br>AQ1, AQ2: +/- 0,2 % для аналоговый выход
Программы ускорения и замедления
linear adjustable separately from 0.01...9999 s
Торможение до остановки
подачей пост. тока
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,012/50 Гц
Специальное применение
process
Макс. коммутируемый ток
релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток<br>релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток<br>релейный выход R1 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток<br>релейный выход R1 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток<br>релейный выход R2, R3 в резистивные загрузка, cos phi = 1 : 5 А в 250 В пер. ток<br>релейный выход R2, R3 в резистивные загрузка, cos phi = 1 : 5 А в 30 В пост. ток<br>релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток<br>релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
Профиль управления асинхронным электродвигателем
переменный стандартный момент<br>постоянный стандартный момент<br>режим оптимизированного момента
Компенсация проскальзывания вала двигателя
автоматически при любой нагрузке<br>недоступно для электродвигателей с постоянными магнитами<br>регулируем.<br>может подавляться
Точность
+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход<br>+/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
Полная мощность
4.2 кВ·А в 480 В (нормальная нагрузка)<br>3.3 кВ·А в 480 В (тяжелые условия)
Серия
Altivar Process ATV900
Тип смещения
нет импеданса для Modbus последовательн.
Опциональная карта
слот A: модуль соединения для Profibus DP V1<br>слот A: модуль соединения для Profinet<br>слот A: модуль соединения для DeviceNet<br>слот A: модуль соединения для EtherCAT<br>слот A: модуль соединения для шлейф CANopen RJ45<br>слот A: модуль соединения для CANopen SUB-D 9<br>слот A: модуль соединения для CANopen винтовые зажимы<br>slot A/slot B/slot C: модуль расширения с дискретными и аналоговыми вх/вых<br>slot A/slot B/slot C: модуль расширения выходных реле<br>slot B: 5/12 В digital encoder interface module<br>slot B: analog encoder interface module<br>slot B: resolver encoder interface module<br> модуль соединения для Ethernet Powerlink
Вес нетто
4.6 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль управления синхронным двигателем
электродвигатель с постоянными магнитами<br>synchronous reluctance motor
Исполнение
с тормозным прерывателем<br>стандартное исполнение
Функция защиты
STO (безопасное выключение крутящего момента) SIL 3
Тип продукта
привод с регулируемой частотой вращения
Степень защиты
UL тип 1 в соответствии с UL 508C
Электрическое соединение
управление: винтовой зажим0,5...1,5 мм²/AWG 20...AWG 16<br>со стороны линии: винтовой зажим2.5...6 мм²/AWG 14…AWG 10<br>двигатель: винтовой зажим2.5...6 мм²/AWG 14…AWG 10<br>DC bus: винтовой зажим2.5...6 мм²/AWG 14…AWG 10
Фильтр электромагнитной совместимости
встроенный с 50 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C2<br>встроенный с 150 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Совместимость входа
DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2<br>DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68<br>STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Способ доступа
ведомый Modbus TCP
Тип релейного выхода
задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 циклы<br>задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 1000000 циклы
Область применения
промышленное использование
Тип аналогового выхода
напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит<br>ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит
Номер релейного выхода
3
Объём охлаждающего воздуха
38 м³/ч
Maximum thdi
<48 % полная нагрузка в соответствии с МЭК 61000-3-12
Число фаз сети
3 фазы
Краткое название устройства
ATV930
Количество аналоговых выходов
2
Сопротивление изоляции
> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Исполнение монтажа
для монтажа на стену
Стандарты
UL 508C<br> EN/IEC 61800-3<br>среда 1 категория C2 EN/IEC 61800-3<br>среда 2 категория C3 EN/IEC 61800-3<br> EN/IEC 61800-5-1<br> МЭК 61000-3-12<br> МЭК 60721-3<br> IEC 61508<br> МЭК 13849-1
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-15-50 °C (без ухудшения номинальных значений)<br>50-60 °C (с понижающим коэффициентом)
Степень защиты ip
IP21
Сертификаты
TÜV<br>CSA<br>REACH<br>UL
Температура окружающей среды при хранении
-40-70 °C
Тип подключения
AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит<br>AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Количество аналоговых входов
3
Формат данных
8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Время обновления
релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Питание
внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В), <1.25 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутренний источник питания для дискретных входов и входа STO: 24 В пост. ток (21-27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Скорость передачи
10, 100 Мбит/с для Ethernet IP/Modbus TCP<br>4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
Режим обмена
полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Мощность двигателя, квт
3 кВт (нормальная нагрузка)<br>2.2 кВт (тяжелые условия)
Изоляция
между зажимами питания и управления
Тип разъема
2 RJ45 для Ethernet IP/Modbus TCP on the control block<br>1 RJ45 для Modbus последовательн. on the control block
Маркировка
CE
Локальная индикация
локальная диагностика: 3 светодиод (mono/dual colour)<br>состояние встроенной связи: 5 светодиод (двухцветный)<br>состояние коммуникационного модуля: 2 светодиод (двухцветный)<br>наличие напряжения: 1 светодиод (красный)
