Артикул:
ATV71LD17N4Z
Модуль расширения серии Modicon TM3 Schneider Electric
- кол-во входов - 4
- подключение - с помощью съемных клеммных колодок с пружинными зажимами с шагом 3,81 мм
- диапазон - 10+ 10 В пост. тока, 0+ 10 В пост. тока/020 мА, 420 мА
- разрешение - 12 битов или 11 битов+знак
- время считывания - или 10 мс (с возможностью установки)
- монтаж на DIN-рейке или на панели
- размеры - 23.6x90x70 мм.

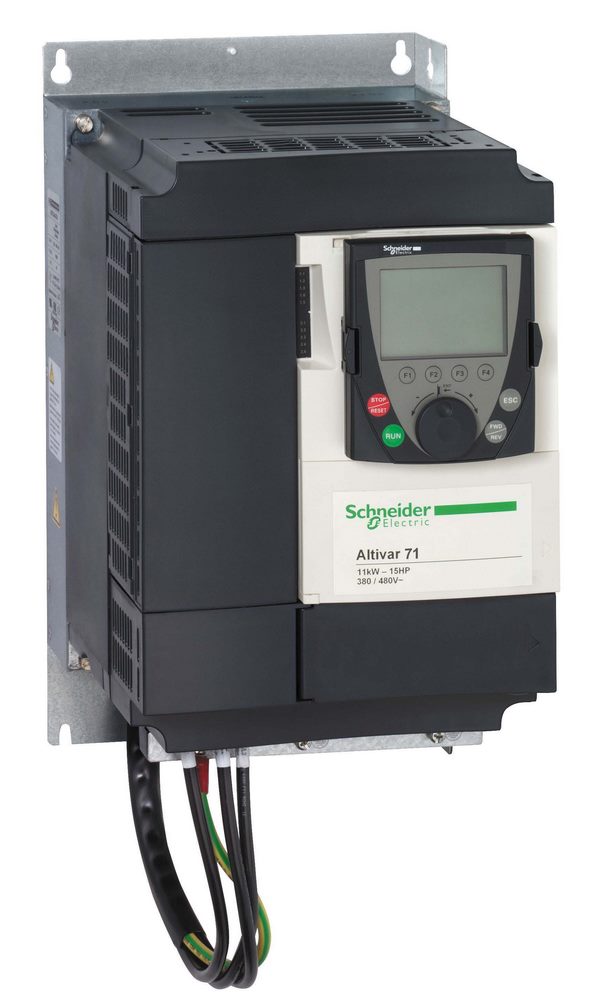

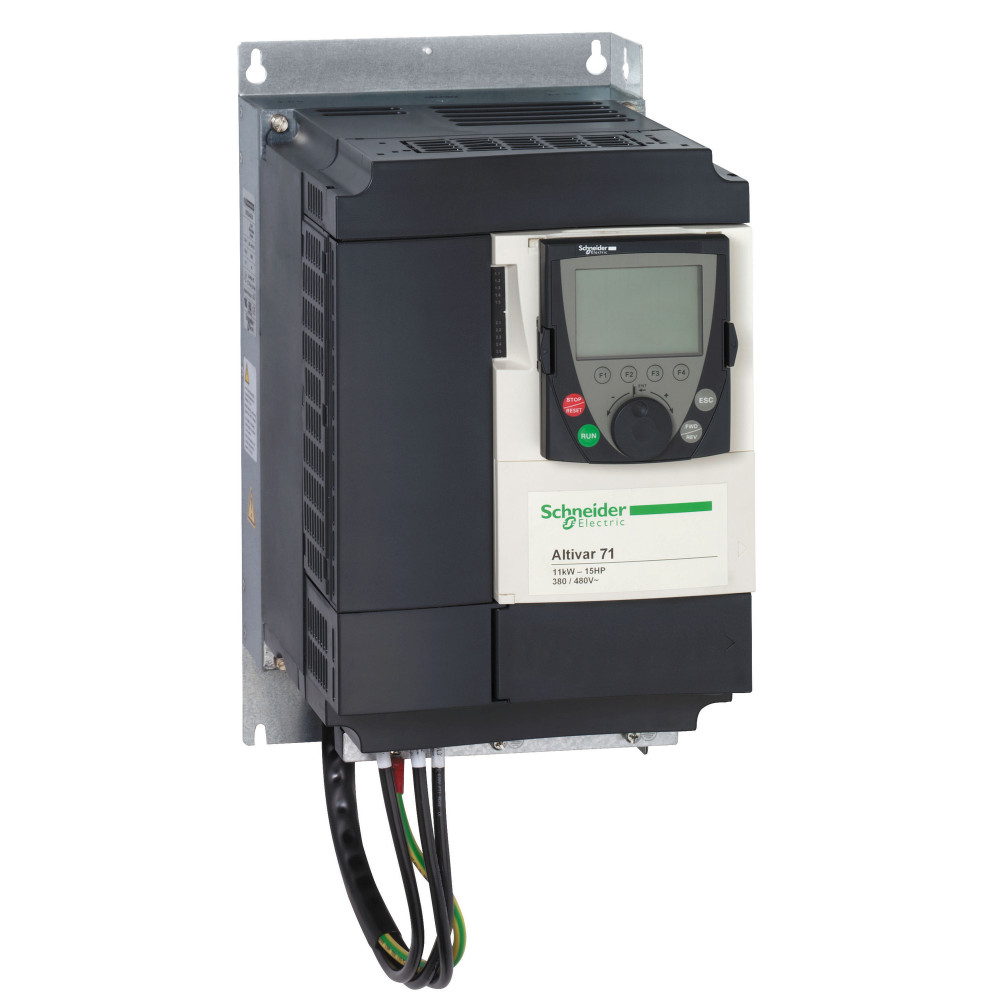

Галерея
1/6
—
Характеристики
Страна производства
Китай
Выходное напряжение
<= напряжение питания
Назначение продукта
асинхронные электродвигатели<br>синхронные двигатели
Частота коммутации
1...16 kHz регулируем.
Уровень шума
55.6 дБ в соответствии с 86/188/EEC
Время срабатывания
R1A, R1B, R1C 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)<br>R2A, R2B 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)<br>AO1 2 ms, допуск +/- 0,5 мс для аналоговый выход(ы)<br> <= 100 мс для STO (останов двигателя при превыш. допустимого вращ. момента)
Мощность двигателя, л.с.
10 лс, 3 фазы в 380...480 В
Число фаз
3 фазы
[us] номинальное напряжение сети
380...480 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Тип дискретного выхода
задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы<br>задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы
Тип дискретного входа
программируемый (LI1...LI5)24 V пост. Тока, с уровень 1 ПЛК - 3500 Ом<br>устанавливаемый переключателем (LI6)24 V пост. Тока, с уровень 1 ПЛК - 3500 Ом<br>датчик PTC, конфигурируемый с помощью переключателя (LI6) - 0-6 щупы - 1500 Ом<br>защищенный вход (PWR)24 V пост. Тока - 1500 Ом
Тип дискретных входов
положительная логика (LI6)если сконфигурирован как логический вход, < 5 В (состояние 0), > 11 В (состояние 1)<br>Логическая схема отрицания (LI6)если сконфигурирован как логический вход, > 16 В (состояние 0), < 10 В (состояние 1)<br>положительная логика (LI1...LI5), < 5 В (состояние 0), > 11 В (состояние 1)<br>Логическая схема отрицания (LI1...LI5), > 16 В (состояние 0), < 10 В (состояние 1)<br>положительная логика (PWR), < 2 В (состояние 0), > 17 В (состояние 1)
Минимальный коммутируемый ток
3 мА в 24 В пост. ток для задаваем. релейная логика
Тип кабеля
без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 90 °C / XLPE/EPR<br>без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 70 °C / PVC<br>с комплектом для обеспечения степени защиты IP21 и P31: 3 провод (-а)кабель МЭК в 40 °C, медь 70 °C / PVC<br>с комплектом NEMA тип 1: 3 провод (-а)кабель UL 508 в 40 °C, медь 75 °C / PVC
Физический интерфейс
2-проводн. RS 485 для Modbus
Протокол порта обмена данными
CANopen<br>Modbus
Количество дискретных выходов
2
Количество дискретных входов
7
Тип защиты
защита от перегрева: привод<br>повышенное напряжение линии питания: привод<br>от исчезновения фазы на входе: привод<br>тепловая защита: двигатель<br>исчезновение фазы двигателя: двигатель<br>отключение питания: двигатель<br>тепловая защита: привод<br>короткое замыкание между фазами двигателя: привод<br>исчезновение фазы на входе: привод<br>сверхток между выходной фазой и землей: привод<br>перенапряжение на шине пост. тока: привод<br>откл. в цепи управления: привод<br>от превышения предельной скорости: привод<br>повышенное напряжение питания: привод
Фильтр помех
встроенный
Линейный ток
27 А для 380 В 3 фазы 7.5 кВт / 10 лс<br>22.2 А для 480 В 3 фазы 7.5 кВт / 10 лс
Длительность выборки
2 мс +/- 0,5 мс (LI6)если сконфигурирован как логический вход - дискретный вход(ы)<br>2 мс +/- 0,5 мс (LI1...LI5) - дискретный вход(ы)<br>2 мс +/- 0,5 мс (AI1-/Al1+) - аналоговых входа вход(ы)<br>2 мс +/- 0,5 мс (Al2) - аналоговых входа вход(ы)
Кадр передачи
RTU для Modbus
Кол-во адресов
1-247 для Modbus<br>1-127 для CANopen
Предполагаемый линейный isc
22 кА для 3 фазы
Рабочая высота
<= 1000 м без ухудшения номинальных значений<br>1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Макс. переходной ток
23.9 А для 2 с 3 фазы / 7.5 кВт / 10 лс
Виброустойчивость
1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6
Выходная частота привода
0-599 Гц
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Номинальн. частота коммутации
8 kHz
Тормозной момент
30 % без тормозного резистора<br><= 150 % с тормозным резистором или резистором для грузоподъемных машин
Ошибка линеаризации
+/- 0,15 % макс. значения (AI1-/Al1+, AI2)<br>+/- 0,2 % (AO1)
Программы ускорения и замедления
авт. изменение наклона х-ки резистором при превышении тормозной способности<br>линейн., задается отдельно, от 0,01 до 9000 с<br>S, U или по выбранный заказчиком
Электрическая прочность изоляции
3535 В постоянный ток между зажимами заземления и питания<br>5092 В постоянный ток между зажимами управления и питания
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,024/50 Гц
Макс. коммутируемый ток
5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (R1, R2)<br>5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (R1, R2)<br>2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (R1, R2)<br>2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (R1, R2)
Диапазон скоростей
1-100 для асинхронный электродвигатель в режиме замкнутого контура без обратной связи по сигналу скорости<br>1-50 для синхронный двигатель в режиме замкнутого контура без обратной связи по сигналу скорости<br>1-1000 для асинхронный электродвигатель в режиме замкнутого контура с обратной связью по сигналу датчика положения
Переходная перегрузка по вращающему моменту
170-170 %, +/- 10 % для 60 с<br>220-220 %, +/- 10 % для 2 с
Профиль управления асинхронным электродвигателем
управление вектором потока без датчика, система адаптивного управления со стабилизацией мощности<br>управление вектором потока с датчиком, стандартный<br>отношение напряжения/частоты - энергосбережение, квадратичная функция U/f<br>управление вектором потока без датчика, стандартный<br>отношение напряжения/частоты, 5 точки<br>управление вектором потока без датчика, 2 точки<br>отношение напряжения/частоты, 2 точки
Компенсация проскальзывания вала двигателя
недоступно в режиме преобразования напряжение/частота (2 или 5 точек)<br>автоматически при любой нагрузке<br>регулируем.<br>подавляемый
Точность
+/- 0,6 % (AI1-/Al1+) для изменения температуры 60 °C<br>+/- 0,6 % (AI2) для изменения температуры 60 °C<br>+/- 1 % (AO1) для изменения температуры 60 °C
Полная мощность
17.8 кВ·А в 380 В 3 фазы 7.5 кВт / 10 лс
Точность скорость
+/- 0,01 % номинальной скорости в режиме замкнутого контура с обратной связью по сигналу датчика положения 0,2 Tn ... Tn<br>+/- 10 % номинального проскальзывания без обратной связи по сигналу скорости 0,2 Tn ... Tn
Точность момента
+/- 5 % в режиме замкнутого контура с обратной связью по сигналу датчика положения<br>+/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
Серия
Altivar Lift
Контур регулирования
настраиваемый ПИ регулятор
Тип смещения
нет импеданса для Modbus
Опциональная карта
коммуникационная карта для Modbus TCP<br>коммуникационная карта для CC-Link<br>интерфейсная плата для датчика положения<br>плата расширения вв/выв.<br>встроенная программируемая плата контроллера<br>плата для мостового крана<br>коммуникационная карта для Fipio<br>коммуникационная карта для Modbus/Uni-Telway<br>коммуникационная карта для Modbus Plus<br>коммуникационная карта для Ethernet/IP<br>коммуникационная карта для DeviceNet<br>коммуникационная карта для Profibus DP<br>коммуникационная карта для Profibus DP V1<br>коммуникационная карта для Interbus-S
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль управления синхронным двигателем
векторное управление с датчиком, стандартный<br>векторное управление без датчика, стандартный
Исполнение
со встроенным терминалом с 7-сегментным дисплеем
Тип продукта
привод с регулируемой частотой вращения
Электрическое соединение
зажим, зажимная способность: 2,5 мм², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)<br>зажим, зажимная способность: 6 mm², AWG 8 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
Способ доступа
ведомый CANopen
Тип аналогового выхода
AO1 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 470 Ом, разрешение 10 бит<br>AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 500 Ом, разрешение 10 бит<br>AO1 логический выход, конфигурируемый программным способом 10 V 20-20 А
Краткое название устройства
ATV71
Количество аналоговых выходов
1
Момент затяжки
3 Н-м, 26,5 фунт•дюйм (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)<br>0.6 Н-м (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
Специальная область применения продукта
лифт
Сопротивление изоляции
> 1 мОм 500 В пост. тока отн. земли в течение 1 минуты
Стандарты
EN 55011 класс A группа 2<br>EN 61800-3 среда 2 категория C3<br>МЭК 60721-3-3 класс 3C1<br>EN 61800-3 среда 1 категория C3<br>EN/IEC 61800-5-1<br>МЭК 60721-3-3 класс 3S2<br>UL тип 1<br>EN/IEC 61800-3
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3<br>5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-10-50 °C (без ухудшения номинальных значений)
Степень защиты ip
IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 61800-5-1<br>IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 60529<br>IP21 в соответствии с EN/IEC 61800-5-1<br>IP21 в соответствии с EN/IEC 60529<br>IP41 на верхней части в соответствии с EN/IEC 61800-5-1<br>IP41 на верхней части в соответствии с EN/IEC 60529<br>IP54 на нижней части в соответствии с EN/IEC 61800-5-1<br>IP54 на нижней части в соответствии с EN/IEC 60529
Сертификаты
C-Tick<br>CSA<br>NOM 117<br>UL<br>ГОСТ
Температура окружающей среды при хранении
-25-70 °C
Тип подключения
AI2 напряжение, задаваемое программным способом: 0...10 V пост. ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 11 бит<br>AI1-/Al1+ напряжение биполярного источника: +/- 10 V пост. ток 24 В макс., разрешение 11 бит + знак<br>AI2 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 242 Ом, разрешение 11 бит
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Количество аналоговых входов
2
Формат данных
8 бит, 1 стоповый бит, чет для Modbus на лицевой панели<br>8 бит, чет/нечет или без проверки на четность для Modbus на зажиме
Частота сети
47,5...63 Гц
Питание
внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10 А, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание: 24 В пост. ток (21-27 В), <200 А, тип защиты: защита от перегрузки и короткого замыкания
Скорость передачи
9600 bps, 19200 bps для Modbus на лицевой панели<br>4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме<br>20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
Номинальн. выходной ток
17.6 А в 4 kHz 380 В 3 фазы 7.5 кВт / 10 лс<br>14 А в 4 kHz 460 В 3 фазы 7.5 кВт / 10 лс
Пределы напряжения питания
323-528 В
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6<br>испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11
Стиль сборки
с радиатором
Мощность двигателя, квт
7.5 кВт, 3 фазы в 380...480 В
Изоляция
между цепями питания и управления
Тип разъема
1 RJ45 (на лицевой панели) для Modbus<br>1 RJ45 (на зажиме) для Modbus<br>вилка SUB-D 9 на RJ45 для CANopen
Маркировка
CE
Minimum braking resistance
12 Ом
Локальная индикация
напряжение привода: 1 светодиод (красный)
