Артикул:
ATV650U07N4

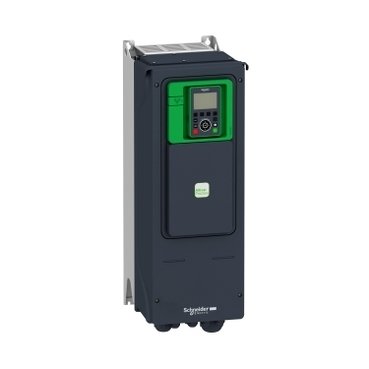

Преобразователь частоты ATV650 0,75кВт 380В 3ф
Галерея
1/2
—
Габариты
Ширина
264 мм
Высота
678 мм
Глубина
272 мм
Характеристики
Страна производства
Китай
Выходное напряжение
<= напряжение питания
Назначение продукта
асинхронные электродвигатели
Частота коммутации
2...8 kHz регулируем.<br>2...12 kHz регулируем.
Уровень шума
52 дБ в соответствии с 86/188/EEC
Мощность двигателя, л.с.
100 лс тяжелые условия<br>1 лс нормальная нагрузка
[us] номинальное напряжение сети
380...480 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Диапазон мощности
0.55-1 кВт в 380-440 В 3 фазы
Тип пускателя
variable speed drive
Тип дискретного входа
DI5, DI6 программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. Тока (<= 30 V)<br>STOA, STOB безопасное выключение крутящего момента, 24 V пост. Тока (<= 30 V), полное сопротивление: > 2,2 кОм<br>DI1…DI6 программируемый, 24 V пост. Тока (<= 30 V), полное сопротивление: 3.5 кОм
Тип дискретных входов
отрицательная логика («приемник») (DI1…DI6), > 16 В (состояние 0), < 10 В (состояние 1)<br>положительная логика (источник) (DI5, DI6), < 0.6 В (состояние 0), > 2.5 В (состояние 1)<br>положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1)<br>положительная логика (источник) (DI1…DI6), < 5 В (состояние 0), > 11 В (состояние 1)
Минимальный коммутируемый ток
релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Протокол порта обмена данными
Modbus последовательн.<br>Ethernet
Количество дискретных входов
8
Тип охлаждения
принуд. конвекция
Тип защиты
защитное отключение двигателя при превышение вращательного момента: двигатель<br>исчезновение фазы двигателя: двигатель<br>тепловая защита: привод<br>защитное отключение двигателя при превышение вращательного момента: привод<br>превышение температуры: привод<br>сверхток между выходной фазой и землей: привод<br>перегрузка по выходному напряжению: привод<br>защита от короткого замыкания: привод<br>исчезновение фазы двигателя: привод<br>перенапряжение на шине пост. тока: привод<br>повышенное напряжение линии питания: привод<br>повышенное напряжение питания: привод<br>значительное уменьшение напряжения линии питания: привод<br>превышение скорости: привод<br>откл. в цепи управления: привод<br>тепловая защита: двигатель
Линейный ток
135.8 А в 480 В (нормальная нагрузка)<br>134.3 А в 380 В (тяжелые условия)<br>118.1 А в 480 В (тяжелые условия)<br>1.5 А в 380 В (нормальная нагрузка)
Длительность выборки
5 мс +/- 1 ms (DI5, DI6) - дискретный вход<br>5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход<br>10 мс +/- 1 ms (AO1) - аналоговый выход<br>2 мс +/- 0,5 мс (DI1…DI4) - дискретный вход
Кол-во адресов
1-247 для Modbus последовательн.
Предполагаемый линейный isc
50 кА
Непрерывный выходной ток
145 А в 2,5 кГц для тяжелые условия<br>2.2 А в 4 kHz для нормальная нагрузка
Рабочая высота
1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м<br><= 1000 м без ухудшения номинальных значений
Макс. переходной ток
217.5 А в течение 60 с (тяжелые условия)<br>2.4 А в течение 60 с (нормальная нагрузка)
Виброустойчивость
1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6<br>1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6
Выходная частота привода
0.1-599 Гц
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
4 kHz
Ошибка линеаризации
AO1, AO2: +/- 0,2 % для аналоговый выход<br>AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход
Программы ускорения и замедления
linear adjustable separately from 0.01...9999 s
Торможение до остановки
подачей пост. тока
Разрешение по частоте
аналоговый вход: 0,012/50 Гц<br>дисплейный блок: 0,1 Гц
Специальное применение
утилита
Макс. коммутируемый ток
релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток<br>релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток
Профиль управления асинхронным электродвигателем
режим оптимизированного момента<br>постоянный стандартный момент
Компенсация проскальзывания вала двигателя
недоступно для электродвигателей с постоянными магнитами<br>автоматически при любой нагрузке<br>может подавляться
Точность
+/- 1 % AO1, AO2 для изменения температуры 60 °C аналоговый выход<br>+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход
Полная мощность
98.2 кВ·А в 480 В (тяжелые условия)<br>1.1 кВ·А в 480 В (нормальная нагрузка)
Серия
Altivar Process ATV600
Опциональная карта
слот A: модуль соединения, Profinet<br>слот A: модуль соединения, DeviceNet<br>слот A: модуль соединения, Modbus TCP/EtherNet/IP<br>слот A: модуль соединения, шлейф CANopen RJ45<br>слот A: модуль соединения, CANopen SUB-D 9<br>слот A: модуль соединения, CANopen винтовые зажимы<br>слот A/слот B: модуль расширения с дискретными и аналоговыми вх/вых<br>слот A/слот B: модуль расширения выходных реле<br>слот A: модуль соединения, Ethernet IP/Modbus TCP/MD-Link<br>модуль соединения, BACnet MS/TP<br>модуль соединения, Ethernet Powerlink<br>слот A: модуль соединения, Profibus DP V1
Вес нетто
10.5 кг
Выходная частота
1.0E-4-0.5 кГц
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль управления синхронным двигателем
synchronous reluctance motor<br>электродвигатель с постоянными магнитами
Исполнение
стандартное исполнение
Функция защиты
STO (безопасное выключение крутящего момента) SIL 3
Тип продукта
привод с регулируемой частотой вращения
Электрическое соединение
двигатель: винтовой зажим120 mm²/AWG 4...250 kcmil<br>со стороны линии: винтовой зажим95 mm²/AWG 3/0…250 тыс. круговых милов<br>управление: съемные клеммные блоки с винтовыми зажимами0,5...1,5 мм²/AWG 20...AWG 16
Фильтр электромагнитной совместимости
встроенный с 50 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C2
Совместимость входа
DI5, DI6: дискретный вход уровень 1 ПЛК в соответствии с МЭК 65A-68<br>STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2<br>DI1…DI6: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Способ доступа
ведомый Modbus TCP
Допустимый кратковременно выдерживаемый ток
1,5 x In в течение 60 с (тяжелые условия)<br>1.1 x In в течение 60 с (нормальная нагрузка)
Тип релейного выхода
задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы
Тип аналогового выхода
ток, задаваемый программным способом AO1, AO2: 0...20 mA, разрешение 10 бит<br>напряжение, задаваемое программным способом AO1, AO2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
Номер релейного выхода
3
Maximum thdi
<48 % полная нагрузка в соответствии с МЭК 61000-3-12
Краткое название устройства
ATV650
Количество аналоговых выходов
2
Специальная область применения продукта
технологические процессы и инженерные коммуникации
Сопротивление изоляции
> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Исполнение монтажа
для монтажа на стену
Стандарты
EN/IEC 61800-3<br>среда 1 категория C2 EN/IEC 61800-3<br>среда 2 категория C3 EN/IEC 61800-3<br> EN/IEC 61800-5-1<br> МЭК 61000-3-12<br> МЭК 60721-3<br> IEC 61508<br> МЭК 13849-1<br> UL 508C
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
40-50 °C (с понижающим коэффициентом)<br>-15-40 °C (без ухудшения номинальных значений)
Степень защиты ip
IP55
Сертификаты
DNV-GL<br>Bureau Veritas<br>TÜV<br>ABS<br>CSA<br>ATEX INERIS<br>REACH<br>UL
Температура окружающей среды при хранении
-40-70 °C
Тип подключения
AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит<br>AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Количество аналоговых входов
3
Время обновления
релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Питание
внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутренний источник питания для дискретных входов и входа STO: 24 В пост. ток (21-27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В), <1.25 мА, тип защиты: защита от перегрузки и короткого замыкания
Режим обмена
полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP
Электромагнитная совместимость
испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6<br>испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2
Мощность двигателя, квт
75 кВт (тяжелые условия)<br>0.75 кВт (нормальная нагрузка)
Изоляция
между зажимами питания и управления
Тип разъема
RJ45 (на выносном графическом терминале) для Modbus последовательн.<br>RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP
Маркировка
CE
Локальная индикация
состояние встроенной связи: 3 светодиодов (двухцветный)<br>состояние коммуникационного модуля: 4 светодиода (двухцветный)<br>наличие напряжения: 1 светодиод (красный)<br>локальная диагностика: 3 светодиодов
