Артикул:
ATV650D75N4

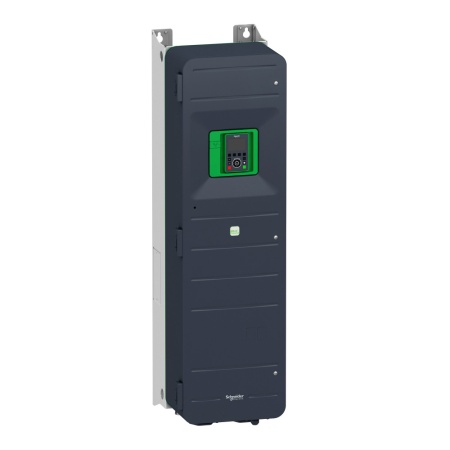

Преобразователь частоты ATV650 75кВт 380В 3ф
Галерея
1/2
—
Габариты
Вес
87 кг
Ширина
345 мм
Высота
1250 мм
Глубина
375 мм
Характеристики
Страна производства
Китай
Выходное напряжение
<= напряжение питания
Назначение продукта
синхронные двигатели<br>асинхронные электродвигатели
Частота коммутации
2,5...8 кГц с понижающим коэффициентом<br>2...8 kHz регулируем.
Уровень шума
69.9 дБ в соответствии с 86/188/EEC
Мощность двигателя, л.с.
100 лс нормальная нагрузка<br>75 лс тяжелые условия
[us] номинальное напряжение сети
380...480 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Диапазон мощности
55-100 кВт в 380-440 В 3 фазы<br>55-100 кВт в 480-500 В 3 фазы
Тип пускателя
variable speed drive
Тип дискретного входа
DI1…DI6 программируемый, 24 V пост. Тока (<= 30 V), полное сопротивление: 3.5 кОм<br>DI5, DI6 программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. Тока (<= 30 V)<br>STOA, STOB безопасное выключение крутящего момента, 24 V пост. Тока (<= 30 V), полное сопротивление: > 2,2 кОм
Тип дискретных входов
положительная логика (источник) (DI1…DI6), < 5 В (состояние 0), > 11 В (состояние 1)<br>отрицательная логика («приемник») (DI1…DI6), > 16 В (состояние 0), < 10 В (состояние 1)<br>положительная логика (источник) (DI5, DI6), < 0.6 В (состояние 0), > 2.5 В (состояние 1)<br>положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1)<br>16 предустановленных скоростей
Минимальный коммутируемый ток
релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Физический интерфейс
2-проводн. RS 485 для Modbus последовательн.
Протокол порта обмена данными
Modbus TCP<br>Ethernet<br>Modbus последовательн.
Количество дискретных входов
8
Тип охлаждения
принуд. конвекция
Тип защиты
тепловая защита: двигатель<br>защитное отключение двигателя при превышение вращательного момента: двигатель<br>исчезновение фазы двигателя: двигатель<br>тепловая защита: привод<br>защитное отключение двигателя при превышение вращательного момента: привод<br>превышение температуры: привод<br>сверхток между выходной фазой и землей: привод<br>перегрузка по выходному напряжению: привод<br>защита от короткого замыкания: привод<br>исчезновение фазы двигателя: привод<br>перенапряжение на шине пост. тока: привод<br>повышенное напряжение линии питания: привод<br>повышенное напряжение питания: привод<br>значительное уменьшение напряжения линии питания: привод<br>превышение скорости: привод<br>откл. в цепи управления: привод
Линейный ток
131.3 А в 380 В (нормальная нагрузка)<br>112.7 А в 480 В (нормальная нагрузка)<br>98.9 А в 380 В (тяжелые условия)<br>86.9 А в 480 В (тяжелые условия)
Длительность выборки
2 мс +/- 0,5 мс (DI1…DI4) - дискретный вход<br>5 мс +/- 1 ms (DI5, DI6) - дискретный вход<br>5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход<br>10 мс +/- 1 ms (AO1) - аналоговый выход
Кадр передачи
RTU для Modbus последовательн.
Кол-во адресов
1-247 для Modbus последовательн.
Предполагаемый линейный isc
50 кА
Непрерывный выходной ток
145 А в 2,5 кГц для нормальная нагрузка<br>106 А в 2,5 кГц для тяжелые условия
Рабочая высота
<= 1000 м без ухудшения номинальных значений<br>1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Макс. переходной ток
159.5 А в течение 60 с (нормальная нагрузка)<br>159 А в течение 60 с (тяжелые условия)
Виброустойчивость
1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Выходная частота привода
0.1-599 Гц
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
2,5 кГц
Характеристики окружающей среды
стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3<br>стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Ошибка линеаризации
AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход<br>AO1, AO2: +/- 0,2 % для аналоговый выход
Программы ускорения и замедления
linear adjustable separately from 0.01...9999 s
Торможение до остановки
подачей пост. тока
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,012/50 Гц
Специальное применение
утилита
Макс. коммутируемый ток
релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
Профиль управления асинхронным электродвигателем
режим оптимизированного момента<br>постоянный стандартный момент<br>переменный стандартный момент
Компенсация проскальзывания вала двигателя
регулируем.<br>недоступно для электродвигателей с постоянными магнитами<br>автоматически при любой нагрузке<br>может подавляться
Номер аналогового выхода
2
Номер аналогового входа
3
Точность
+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход<br>+/- 1 % AO1, AO2 для изменения температуры 60 °C аналоговый выход
Полная мощность
93.7 кВ·А в 480 В (нормальная нагрузка)<br>72.2 кВ·А в 480 В (тяжелые условия)
Тип смещения
нет импеданса для Modbus последовательн.
Опциональная карта
слот A: модуль соединения, Profibus DP V1<br>слот A: модуль соединения, Profinet<br>слот A: модуль соединения, DeviceNet<br>слот A: модуль соединения, Modbus TCP/EtherNet/IP<br>слот A: модуль соединения, шлейф CANopen RJ45<br>слот A: модуль соединения, CANopen SUB-D 9<br>слот A: модуль соединения, CANopen винтовые зажимы<br>слот A/слот B: модуль расширения с дискретными и аналоговыми вх/вых<br>слот A/слот B: модуль расширения выходных реле<br>слот A: модуль соединения, Ethernet IP/Modbus TCP/MD-Link<br>модуль соединения, BACnet MS/TP<br>модуль соединения, Ethernet Powerlink
Выходная частота
1.0E-4-0.5 кГц
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль управления синхронным двигателем
электродвигатель с постоянными магнитами<br>synchronous reluctance motor
Профиль кругооборота
ENVEOLI1506002EN
Исполнение
стандартное исполнение
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Функция защиты
STO (безопасное выключение крутящего момента) SIL 3
Тип продукта
привод с регулируемой частотой вращения
Электрическое соединение
управление: съемные клеммные блоки с винтовыми зажимами0,5...1,5 мм²/AWG 20...AWG 16<br>со стороны линии: винтовой зажим70...120 мм²/AWG 2/0…250 тыс. круговых милов<br>двигатель: винтовой зажим95...120 мм²/AWG 3...250 kcmil
Фильтр электромагнитной совместимости
встроенный с 150 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Совместимость входа
DI1…DI6: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2<br>DI5, DI6: дискретный вход уровень 1 ПЛК в соответствии с МЭК 65A-68<br>STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Способ доступа
ведомый Modbus TCP
Допустимый кратковременно выдерживаемый ток
1.1 x In в течение 60 с (нормальная нагрузка)<br>1,5 x In в течение 60 с (тяжелые условия)
Тип релейного выхода
задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 100000 циклы
Тип аналогового выхода
напряжение, задаваемое программным способом AO1, AO2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит<br>ток, задаваемый программным способом AO1, AO2: 0...20 mA, разрешение 10 бит
Номер релейного выхода
3
Maximum thdi
<48 % от 80…100 % нагрузки в соответствии с МЭК 61000-3-12
Число фаз сети
3 фазы
Краткое название устройства
ATV650
Специальная область применения продукта
технологические процессы и инженерные коммуникации
Сопротивление изоляции
> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Стандарты
UL 508C<br>EN/IEC 61800-3<br>среда 1 категория C2 EN/IEC 61800-3<br>среда 2 категория C3 EN/IEC 61800-3<br>EN/IEC 61800-5-1<br>МЭК 61000-3-12<br>МЭК 60721-3<br>IEC 61508<br>МЭК 13849-1
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-15-40 °C (без ухудшения номинальных значений)<br>40-50 °C (с понижающим коэффициентом)
Степень защиты ip
IP55
Сертификаты
ATEX INERIS<br>DNV-GL<br>UL<br>ATEX zone 2/22<br>TÜV<br>REACH<br>CSA
Температура окружающей среды при хранении
-40-70 °C
Тип подключения
AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит<br>AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Формат данных
8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Время обновления
релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Серия продукта
Altivar Process ATV600
Питание
внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В), <1.25 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутренний источник питания для дискретных входов и входа STO: 24 В пост. ток (21-27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Исполнение выключателя
для монтажа на стену
Скорость передачи
10, 100 Мбит/с для Ethernet IP/Modbus TCP<br>4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
Режим обмена
полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1506002EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Мощность двигателя, квт
75 кВт (нормальная нагрузка)<br>55 кВт (тяжелые условия)
Изоляция
между зажимами питания и управления
Тип разъема
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP<br>RJ45 (на выносном графическом терминале) для Modbus последовательн.
Маркировка
CE
Локальная индикация
локальная диагностика: 3 светодиодов<br>состояние встроенной связи: 3 светодиодов (двухцветный)<br>состояние коммуникационного модуля: 4 светодиода (двухцветный)<br>наличие напряжения: 1 светодиод (красный)
