Артикул:
ATV630D75N4

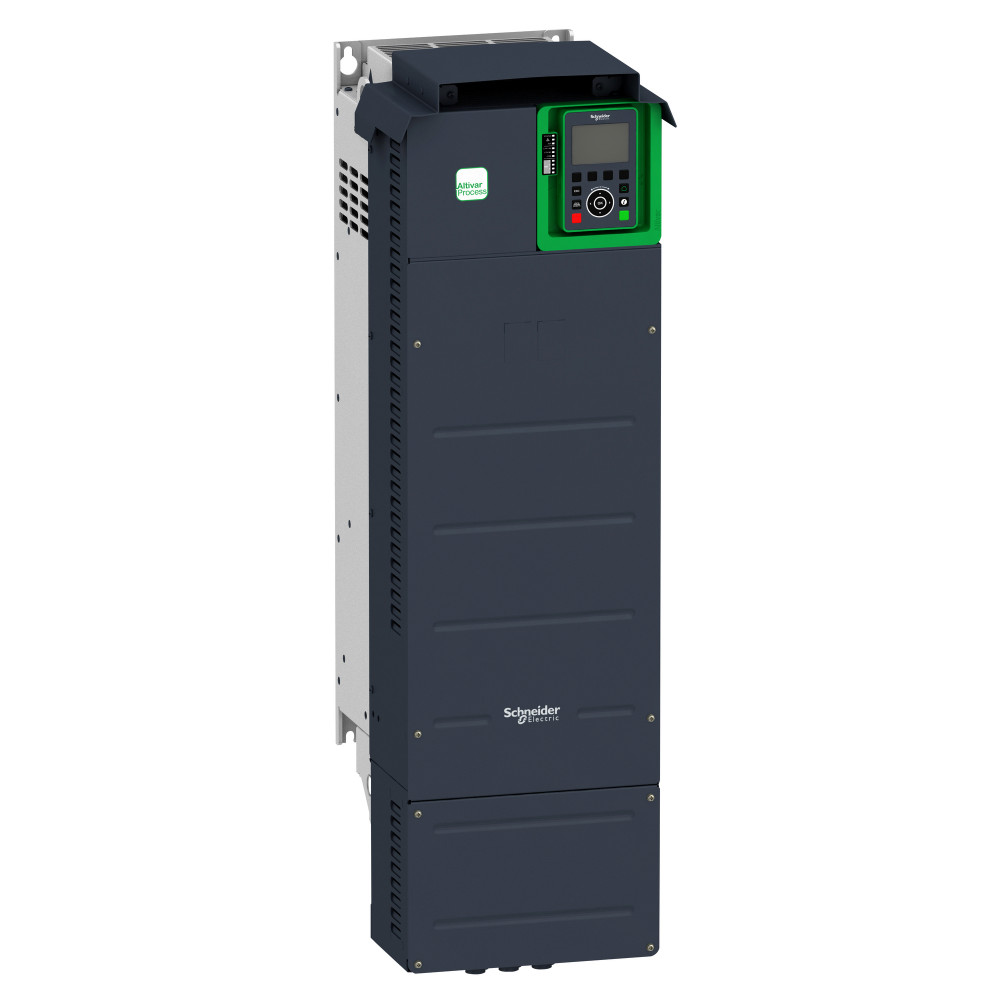

Преобразователь частоты ATV630 75кВт 380В 3ф
Галерея
1/2
—
Габариты
Ширина
290 мм
Высота
922 мм
Глубина
323 мм
Характеристики
Страна производства
Франция
Выходное напряжение
<= напряжение питания
Назначение продукта
синхронные двигатели<br>асинхронные электродвигатели
Частота коммутации
2,5...8 кГц с понижающим коэффициентом<br>2...8 kHz регулируем.
Уровень шума
62.4 дБ в соответствии с 86/188/EEC<br>62.4 дБ
Монтаж щита
Для монтажа на стену
Мощность двигателя, л.с.
100 лс нормальная нагрузка<br>75 лс тяжелых условий
Рассеиваемая мощность, вт
естественная конвекция: 174 Вт в 380 В, частота переключения 2.5 кГц<br>принудительная конвекция: 1369 Вт в 380 В, частота переключения 2.5 кГц
Число фаз
3 фазы
[us] номинальное напряжение сети
380...480 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Диапазон мощности
55-100 кВт в 380-440 В 3 фазы<br>55-100 кВт в 480-500 В 3 фазы
Тип пускателя
преобразователь частоты
Тип дискретного выхода
релейные выходы R1A, R1B, R1C 250 В пер. ток 3000 мА<br>релейные выходы R1A, R1B, R1C 30 В пост. ток 3000 мА<br>релейные выходы R2A, R2C 250 В пер. ток 5000 мА<br>релейные выходы R2A, R2C 30 В пост. ток 5000 мА<br>релейные выходы R3A, R3C 250 В пер. ток 5000 мА<br>релейные выходы R3A, R3C 30 В пост. ток 5000 мА
Тип дискретного входа
DI7, DI8 программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. тока (<= 30 V)
Тип дискретных входов
положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1)<br>отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1)
Минимальный коммутируемый ток
релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Физический интерфейс
Ethernet<br>2х проводный RS 485
Количество дискретных входов
8
Тип охлаждения
принудительная конвекция
Тип защиты
тепловая защита: двигатель<br>защитное отключение двигателя при превышение вращате: двигатель<br>исчезновение фазы двигателя: двигатель<br>тепловая защита: привод<br>защитное отключение двигателя при превышение вращате: привод<br>превышение температуры: привод<br>сверхток между выходной фазой и землей: привод<br>перегрузка по выходному напряжению: привод<br>защита от короткого замыкания: привод<br>исчезновение фазы двигателя: привод<br>перенапряжение на шине пост. тока: привод<br>повышенное напряжение линии питания: привод<br>повышенное напряжение питания: привод<br>значительное уменьшение напряжения линии питания: привод<br>превышение скорости: привод<br>откл. в цепи управления: привод
Номер сетевого порта
Ethernet<br>Modbus serial<br>Modbus TCP
Линейный ток
131.3 А в 380 В (нормальная нагрузка)<br>112.7 А в 480 В (нормальная нагрузка)<br>98.9 А в 380 В (тяжелых условий)<br>86.9 А в 480 В (тяжелых условий)
Длительность выборки
2 мс +/- 0,5 мс (DI1…DI4) - дискретный вход<br>5 мс +/- 1 ms (DI5, DI6) - дискретный вход<br>5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход<br>10 мс +/- 1 ms (AO1) - аналоговый выход
Кадр передачи
RTU
Кол-во адресов
1-247 для Modbus serial
Предполагаемый линейный isc
50 кА
Непрерывный выходной ток
145 А в 2,5 кГц для нормальная нагрузка<br>106 А в 2,5 кГц для тяжелых условий
Рабочая высота
<= 1000 м Без ухудшения номинальных значений<br>1000…4800 м с уменьшением номинального тока на 1 % при увеличении в
Макс. переходной ток
159.5 А в течение 60 с (нормальная нагрузка)<br>159 А в течение 60 с (тяжелых условий)
Виброустойчивость
1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Выходная частота привода
0.1-500 Гц
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
2.5 кГц
Ошибка линеаризации
AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход<br>AO1, AO2: +/- 0,2 % для аналоговый выход
Программы ускорения и замедления
линейная регулируемая от 0,01 ... 9999 с
Торможение до остановки
при помощи прикладывания постоянного тока
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,012/50 Гц
Функциональность
полный
Специальное применение
утилита
Макс. коммутируемый ток
релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
Профиль управления асинхронным электродви
переменный стандартный момент<br>постоянный стандартный момент<br>режим оптимизированного момента
Компенсация проскальзывания вала двигател
автоматически при любой нагрузке<br>регулируем.<br>недоступно для электродвигателей с постоянными магни<br>может подавляться
Точность
+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход<br>+/- 1 % AO1, AO2 для изменения температуры 60 °C аналоговый выход
Полная мощность
93.7 кВ·А в 480 В (нормальная нагрузка)<br>72.2 кВ·А в 480 В (тяжелых условий)
Серия
Altivar Process ATV600
Контур регулирования
настраиваемый ПИД-регулятор
Тип смещения
без импеданса
Опциональная карта
слот A: модуль соединения, Profibus DP V1<br>слот A: модуль соединения, Profinet<br>слот A: модуль соединения, DeviceNet<br>слот A: модуль соединения, Modbus TCP/EtherNet/IP<br>слот A: модуль соединения, шлейф CANopen RJ45<br>слот A: модуль соединения, CANopen SUB-D 9<br>слот A: модуль соединения, CANopen винтовые зажимы<br>слот A/слот B: модуль расширения с дискретными и аналоговыми вх/вых<br>слот A/слот B: модуль расширения выходных реле<br>слот A: модуль соединения, Ethernet IP/Modbus TCP/MD-Link<br>модуль соединения, BACnet MS/TP<br>модуль соединения, Ethernet Powerlink
Вес нетто
58 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль управления синхронным двигателем
электродвигатель с постоянными магнитами<br>синхронно-реактивный двигатель
Исполнение
стандартное исполнение
Функция защиты
STO (безопасное выключение крутящего момента) SIL 3
Тип продукта
Преобразователь частоты
Степень защиты
UL тип 1 в соответствии с UL 508C
Электрическое соединение
управление: съемные клеммные блоки с винтовыми зажимами 0,5...1,5 мм²/AWG 20...AWG 16<br>двигатель: винтовой зажим 95...120 мм²/AWG 3/0…250 тыс. круговых милов<br>со стороны линии: винтовой зажим 95...120 мм²/AWG 3/0…250 тыс. круговых милов
Фильтр электромагнитной совместимости
встроен с 150 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Совместимость входа
DI1…DI6: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2<br>DI5, DI6: дискретный вход уровень 1 ПЛК в соответствии с МЭК 65A-68<br>STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Способ доступа
ведомый Modbus TCP
Тип релейного выхода
задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 100000 циклы
Тип аналогового выхода
напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит<br>ток, задаваемый программным способом AQ1, AQ2: 0...20 mA, разрешение 10 бит<br>ток, задаваемый программным способом DQ-, DQ+: 30 V пост. ток<br>ток, задаваемый программным способом DQ-, DQ+: 100 mA
Номер релейного выхода
3
Объём охлаждающего воздуха
295 м³/ч
Краткое название устройства
ATV630
Номинальное напряжение питания
380...480 В
Количество аналоговых выходов
2
Материал корпуса
листовая сталь
Номинальная выходная мощность
75.0 кВт
Relative symmetric network frequency tolerance
0.05
Operating element present
1
Специальная область применения продукта
технологические процессы и инженерные коммуникации
Capacity of dc link
5600.0 мкФ
Номинальных выходной ток
145.0 А
Максимальная выходная частота
500 кГц
Поддержка протокола tcp/ip
1
Сопротивление изоляции
> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Исполнение монтажа
для монтажа на стену
Максимальное выходное напряжение
480.0 В
Ток при высокой перегрузке
106.0 А
Количество аппаратных протоколов промышле
1
Стандарты
UL 508C<br>EN/IEC 61800-3<br>EN/МЭК 61800-3 среда 1 категория С2<br>EN/МЭК 61800-3 среда 2 категория С3<br>EN/IEC 61800-5-1<br>МЭК 61000-3-12<br>МЭК 60721-3<br>IEC 61508<br>МЭК 13849-1<br> UL 508C<br> EN/IEC 61800-3<br>среда 1 категория C2 EN/IEC 61800-3<br>среда 2 категория C3 EN/IEC 61800-3<br> EN/IEC 61800-5-1<br> МЭК 61000-3-12<br> МЭК 60721-3<br> IEC 61508<br> МЭК 13849-1
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-15-60 °C<br>-15-50 °C (Без ухудшения номинальных значений)<br>50-60 °C (с понижающим коэффициентом)
Степень защиты ip
IP21
Сертификаты
CSA<br>ATEX zone 2/22<br>TÜV<br>ATEX INERIS<br>UL<br>DNV-GL
С функцией безопасности "безопасное снятия
1
Температура окружающей среды при хранении
-40-70 °C
Поддержка протокола profibus
1
Предельное значение эмс (с соблюдением)
1
Тип подключения
AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V постоянный ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит<br>AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит<br>AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит
Ток при низкой перегрузке
145.0 А
Поддержка протокола profinet cba
1
Степень загрязнения
2<br>2 в соответствии с EN/IEC 61800-5-1
Максимальный номинал предохранителя
250.0 А
Количество аналоговых входов
3
Количество аппаратных протоколов rs485
1
Формат данных
8 бит, конфигурируемая проверка на чётность-нечётность
Поддержка протокола can
1
Время обновления
релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Поддержка протокола profinet io
1
Поддержка протокола modbus
1
С функцией безопасности "безопасное ограни
<br>
Поддержка протокола ethernet/ip
1
Частота сети
50...60 Гц
Питание
внешний источник питания для дискретных входов: 24 В постоянный ток (19-30 В), <1.25 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание для регулировочного потенциометра: 10.5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутренний источник питания для дискретных входов и в: 24 В постоянный ток (21-27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Потеря мощности на устройстве в зависимост
1785.0 Вт
С функцией безопасности "безопасный остано
<br>
Постоянная потеря мощности вне зависимости
32.0 Вт
Скорость передачи
10, 100 Mбит<br>4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с
Категория перенапряжения
III
Режим обмена
полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP
Применение в промышленной сфере разрешено
1
Компьютерный порт
1
Максимальная деформация при вибрации (во вр
1.5 мм при 2...13 Гц<br>1.5 мм при 2...13 Гц<br>1.5 мм при 2...13 Гц
Relative symmetric mains voltage tolerance
0.1
Допустимая относительная влажность (во вре
класс 1K5 в соответствии с EN 60721-3<br>класс 3K5 в соответствии с EN 60721-3<br>класс 2K5 в соответствии с EN 60721-3
Конструкция регулятора частоты
конвертер U
Количество входных фаз
3
Количество выходных фаз
3
Класс окружающей среды (во время хранения)
class 1C3 according to EN 60721-3-1<br>class 1S2 according to EN 60721-3-1
Класс окружающей среды (во время работы)
класс 3C3 в соответствии с EN 60721-3-3<br>class 3S3 according to IEC 60721-3-3
Максимально допустимое ускорение при вибра
10 м/с² при 13...200 Гц<br>10 м/с² при 13...200 Гц<br>10 м/с² при 13...200 Гц
Maximum acceleration under shock load (during transport)
150 м/с² на 11 мс
Maximum acceleration under shock impact (during operation)
150 м/с² на 11 мс
Класс окружающей среды (во время транспорти
class 2C3 according to EN 60721-3-2<br>class 2S1 according to EN 60721-3-2
Допустимый кратковременно выдерживаемый т
1.1 x In в течение 60 с (нормальная нагрузка)<br>1,5 x In в течение 60 с (тяжелых условий)
Maximum acceleration under shock load (during storage)
150 м/с² на 11 мс
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2<br>Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3<br>испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6
Температура окружающей среды при транспорт
-40-70 °C
Степень защиты nema
NEMA 1
Мощность двигателя, квт
75 кВт (нормальная нагрузка)<br>55 кВт (тяжелых условий)
Максимальное значение кги
<48 % от 80…100 % нагрузки в соответствии с МЭК 61000-3-12
Количество в одном комплекте
1
Изоляция
между зажимами питания и управления
Тип разъема
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP<br>RJ45 (на выносном графическом терминале) для Modbus serial
Маркировка
CE
Локальная индикация
локальная диагностика: 3 светодиодов<br>состояние встроенной связи: 3 светодиодов (двухцветный)<br>состояние коммуникационного модуля: 4 светодиода (двухцветный)<br>наличие напряжения: 1 светодиод (красный)
