Артикул:
ATV310HU30N4E

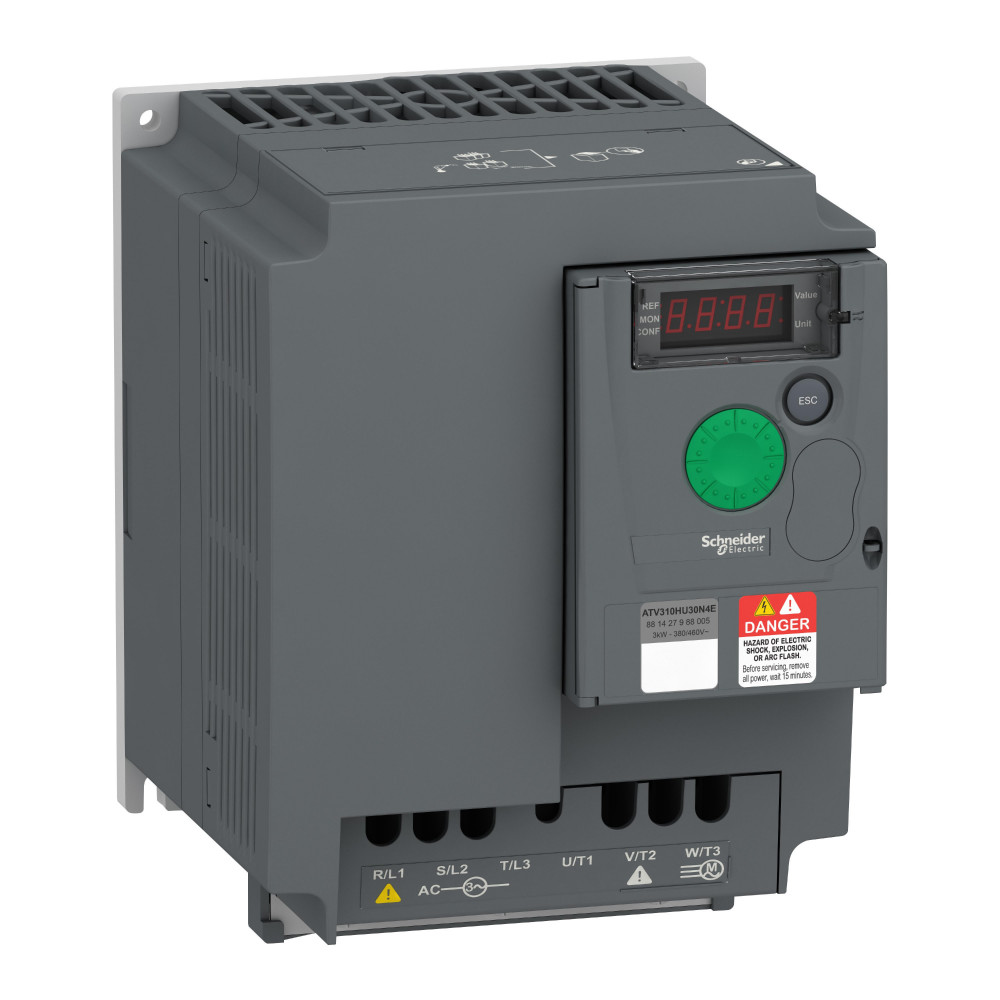

Преобразователь частоты ATV310 3кВт 380В 3ф. серия продукта: Altivar Easy 310
- тип устройства или его аксессуаров: привод с регулируемой частотой вращения
- стиль сборки: с радиатором
- краткое название устройства: ATV310
-трехфазный
50 дБ.
Преимущества: Представляем серию Easy, в которую входят основные контрольные устройства мирового лидера в области автоматизации. Преобразователи частоты Altivar Easy 310 – это изделия начального уровня, которые идеально соответствуют потребностям развивающихся рынков. Они выполняют свою функцию по доступной цене без компромиссов в вопросах надежности, простоты, доступности и качества обслуживания.
Применение: Преобразователь частоты Altivar Easy 310 включает функции, которые подходят для наиболее распространенных сфер
Галерея
1/2
—
Габариты
Ширина
140 мм
Высота
151 мм
Глубина
184 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
380...460 В трехфазный
Назначение продукта
асинхронные электродвигатели
Частота коммутации
2...12 kHz регулируем.
Уровень шума
50 дБ
Мощность двигателя, л.с.
4 лс
Рассеиваемая мощность, вт
80.24 Вт при In<br>508.9 Вт при In
Число фаз
трехфазный
[us] номинальное напряжение сети
380...460 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50/60 Hz +/- 5 %
Тип дискретного выхода
логический выход LO+, LO-<br>защищенный релейный выход R1A, R1B, R1C 1 переключающ.
Тип дискретного входа
программируемый LI1...LI4 24 V 18...30 V
Тип дискретных входов
отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм<br>положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1)
Минимальный коммутируемый ток
5 мА в 24 В пост. ток для логическое реле
Физический интерфейс
2-проводн. RS 485 для Modbus
Протокол порта обмена данными
Modbus
Служба обмена данными
регистр временного хранения считывания (03) 29 слов<br>одиночный регистр записи (06) 29 слов<br>составные регистры записи (16) 27 слов<br>составные регистры чтения/записи (23) 4/4 слов<br>идентификатор устройства считывания (43)
Количество дискретных выходов
2
Количество дискретных входов
4
Тип охлаждения
встроенный вентилятор
Тип защиты
повышенное напряжение линии питания<br>повышенное напряжение питания<br>сверхток между выходной фазой и землей<br>защита от перегрева<br>короткое замыкание между фазами двигателя<br>при обрыве фазы на входе в трехфазных<br>тепловая защита двигателя от привода посредством непрерывной циркуляции I²t
Фильтр помех
без фильтра помех
Линейный ток
9.2 А<br>46.6 А
Длительность выборки
10 мс для аналоговый вход<br>20 мс, допуск +/- 1 ms для логический вход
Кадр передачи
RTU для Modbus
Кол-во адресов
1-247 для Modbus
Предполагаемый линейный isc
5 кА
Непрерывный выходной ток
7.1 А в 4 kHz<br>36 А в 4 kHz
Рабочая высота
<= 1000 м без ухудшения номинальных значений
Макс. переходной ток
10.7 А для 60 с<br>39.6 А для 60 с
Выходная частота привода
0.5-400 Гц
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Номинальн. частота коммутации
4 kHz
Характеристики окружающей среды
стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3<br>стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Тормозной момент
до 150 % номинального момента двигателя с тормозным резистором при высокой инерции<br>до 70 % номинального момента двигателя без тормозного резистора
Ошибка линеаризации
+/- 0,3 % от максимального значения для аналоговый вход
Программы ускорения и замедления
U<br>S<br>линейно от 0…999.9 с
Торможение до остановки
подачей пост. тока, <30 с
Разрешение по частоте
аналоговый вход: АЦП 10-разрядный<br>дисплейный блок: 0,1 Гц
Постоянная времени
20 мс +/- 1 ms для изменения опорного значения
Макс. коммутируемый ток
2 А в 250 В пер. ток в индуктивн. загрузка cos phi = 0.4 L/R = 7 мс для логическое реле<br>2 А в 30 В пост. ток в индуктивн. загрузка cos phi = 0.4 L/R = 7 мс для логическое реле<br>3 А в 250 В пер. ток в резистивные загрузка cos phi = 1 L/R = 0 мс для логическое реле<br>4 А в 30 В пост. ток в резистивные загрузка cos phi = 1 L/R = 0 мс для логическое реле
Диапазон скоростей
43831
Переходная перегрузка по вращающему моменту
170-200 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя
Профиль управления асинхронным электродвигателем
коэффициент энергосбережения<br>бессенсорное векторное управление
Компенсация проскальзывания вала двигателя
предустановленный на заводе<br>регулируем.
Полная мощность
7.3 кВ·А<br>31.2 кВ·А
Серия
Easy Altivar 310
Вес нетто
1.8 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
привод с регулируемой частотой вращения
Электрическое соединение
зажим, зажимная способность: 1.5...4 мм² (L1, L2, L3, PA/+, PB, U, V, W)
Тип аналогового выхода
AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит<br>AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит
Краткое название устройства
ATV310
Количество аналоговых выходов
1
Момент затяжки
1.2-1.4 Н-м
Специальная область применения продукта
простая машина
Стандарты
EN/IEC 61800-3
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3<br>5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-10-55 °C без ухудшения номинальных значений<br>55-60 °C защитная крышка снята с верхней части привода с уменьшением номинального тока на 2,2 % на каждый дополнительный °C
Степень защиты ip
IP20 без панели-заглушки на верхней части<br>IP41 верхний
Температура окружающей среды при хранении
-25-70 °C
Тип подключения
задаваемый ток AI1 0...20 mA 250 Ом<br>задаваем. напряжение AI1 0...10 V 30 кОм<br>задаваем. напряжение AI1 0...5 V 30 кОм
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Количество аналоговых входов
1
Питание
внутреннее питание для регулировочного потенциометра: 5 В (4.75-5.25 В)пост. ток, <10 мА с защита от перегрузки и короткого замыкания<br>внутреннее питание для логических входов: 24 В (20.4-28.8 В)пост. ток, <100 мА с защита от перегрузки и короткого замыкания
Скорость передачи
4800 бит/с<br>9600 бит/с<br>19200 bit/s<br>38400 бит/с
Электромагнитная совместимость
испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: уровень 4 в соответствии с EN/IEC 61000-4-4<br>испытание стойкости к с электролитическому разряду - контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-2<br>стойкость к наведенным помехам - контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-6<br>испытание на стойкость к радиочастотным помехам - контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-3<br>испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с EN/IEC 61000-4-11<br>испытание невосприимчивости к импульсным помехам - контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-5
Стиль сборки
с радиатором
Мощность двигателя, квт
3 кВт
Количество в одном комплекте
комплект из 1 шт.
Изоляция
между цепями питания и управления
Тип разъема
RJ45 (на лицевой панели) для Modbus
