Артикул:
ATV212WU40N4

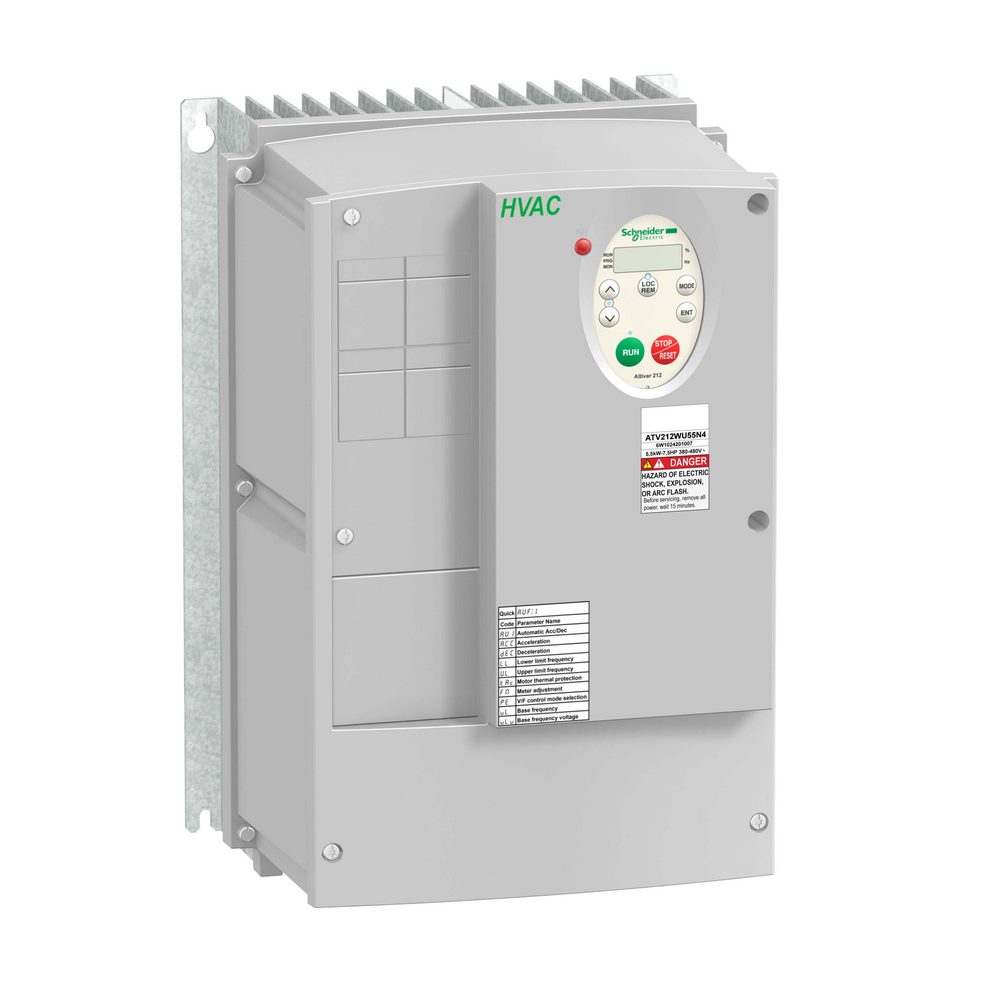

ПРЕОБР ЧАСТОТЫ ATV212 4КВТ 480В IP55
Галерея
1/6
—
Габариты
Ширина
230 мм
Высота
340 мм
Глубина
208 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
<= напряжение питания
Назначение продукта
асинхронные электродвигатели
Частота коммутации
6...16 kHz регулируем.<br>12...16 kHz с понижающим коэффициентом
Уровень шума
55 дБ в соответствии с 86/188/EEC
Время срабатывания
FM 2 ms, допуск +/- 0,5 мс для Аналоговый выход(ы)<br>FLA, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)<br>FLB, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)<br>RY, RC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
Мощность двигателя, л.с.
5 лс
Число фаз
3 фазы
[us] номинальное напряжение сети
380...480 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Тип дискретного выхода
задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы<br>задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы<br>задаваем. релейная логика: (RY, RC) нет - 100000 циклы
Тип дискретного входа
F программируемый 24 V пост. тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом<br>R программируемый 24 V пост. тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом<br>RES программируемый 24 V пост. тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом
Тип дискретных входов
положительная логика (источник) (F, R, RES), <= 5 В (состояние 0), >= 11 В (состояние 1)<br>отрицательная логика (приемник) (F, R, RES), >= 16 В (состояние 0), <= 10 В (состояние 1)
Минимальный коммутируемый ток
3 мА в 24 В пост. ток для задаваем. релейная логика
Тип кабеля
без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 90 °C / XLPE/EPR<br>без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 70 °C / PVC<br>с комплектом UL тип 1: 3 провод (-а)кабель UL 508 в 40 °C, медь 75 °C / PVC
Физический интерфейс
2х проводный RS 485
Служба обмена данными
запрещаемый контроль<br>регистр временного хранения считывания (03), макс. 2 слов<br>тайм-аут задается в диапазоне от 0,1 до 100 с<br>считать идентификацию устройства (43)<br>составные регистры записи (16) максимум 2 слова<br>записать единичный регистр (06)
Количество дискретных выходов
2
Тип защиты
защита от перегрева: привод<br>повышенное напряжение питания: привод<br>от исчезновения фазы на входе: привод<br>тепловая защита: двигатель<br>исчезновение фазы двигателя: двигатель<br>с датчиками с положительным температурным коэффициен: двигатель<br>ступень тепловой мощности: привод<br>короткое замыкание между фазами двигателя: привод<br>исчезновение фазы на входе: привод<br>сверхток между выходной фазой и землей: привод<br>перенапряжение на шине пост. тока: привод<br>откл. в цепи управления: привод<br>от превышения предельной скорости: привод<br>повышенное и пониженное напряжение линии питания: привод
Тип соединения
1 RJ45<br>1 Открытый стиль
Номер сетевого порта
Modbus<br>APOGEE FLN<br>METASYS N2<br>BACnet<br>LonWorks
Фильтр помех
Класс C2 с интегрированным фильтром ЭМС
Линейный ток
6.4 А в 480 В<br>8.1 А в 380 В
Длительность выборки
2 мс +/- 0,5 мс F дискретный<br>2 мс +/- 0,5 мс R дискретный<br>2 мс +/- 0,5 мс RES дискретный<br>3.5 мс +/- 0,5 мс VIA Аналоговый<br>22 мс +/- 0,5 мс VIB Аналоговый
Кадр передачи
RTU
Кол-во адресов
1-247
Предполагаемый линейный isc
5 кА
Непрерывный выходной ток
9.1 А в 380 В<br>9.1 А в 460 В
Рабочая высота
1000...3000 м ограничена до 2000 м для распределительной сети "Corner Grounde с уменьшением номинального тока на 1 % при увеличении в<br><= 1000 м Без ухудшения номинальных значений
Макс. переходной ток
10 А для 60 с
Виброустойчивость
1,5 мм (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-8
Выходная частота привода
0.5-200 Гц
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
12 kHz
Характеристики окружающей среды
классы 3C1 в соответствии с МЭК 60721-3-3<br>классы 3S2 в соответствии с МЭК 60721-3-3
Ошибка линеаризации
VIA: +/- 0,15 % макс. значения для вход<br>VIB: +/- 0,15 % макс. значения для вход<br>FM: +/- 0,2 % для выход
Программы ускорения и замедления
автоматически, исходя из нагрузки<br>линейн., задается отдельно, от 0,01 до 3200 с
Торможение до остановки
при помощи прикладывания постоянного тока
Электрическая прочность изоляции
3535 В Постоянный ток (DC) между зажимами заземления и питания<br>5092 В Постоянный ток (DC) между зажимами управления и питания
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,024/50 Гц
Функциональность
среди
Специальное применение
HVAC
Макс. коммутируемый ток
5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)<br>5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)<br>2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)<br>2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)
Профиль управления асинхронным электродви
управление вектором потока без датчика, стандартный<br>отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo)<br>отношение напряжения/частоты, 5 точки<br>отношение напряжения/частоты, 2 точки<br>отношение напряжения/частоты - энергосбережение, квад
Переходная перегрузка по вращающему момент
120-120 % номинального крутящего момента двигателя +/- 10 % для 60 с
Компенсация проскальзывания вала двигател
недоступно при управлении двигателем путем преобразо<br>регулируем.<br>автоматически при любой нагрузке
Точность
+/- 0,6 % (VIA) для изменения температуры 60 °C<br>+/- 0,6 % (VIB) для изменения температуры 60 °C<br>+/- 1 % (FM) для изменения температуры 60 °C
Полная мощность
6.9 кВ·А в 380 В
Точность скорость
+/- 10 % номинального проскальзывания 0,2 Tn ... Tn
Точность момента
+/- 15 %
Серия
Altivar 212
Контур регулирования
настраиваемый ПИ регулятор
Тип смещения
без импеданса
Опциональная карта
коммуникационная карта для LonWorks
Вес нетто
9.65 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
Преобразователь частоты
Электрическое соединение
VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: зажим 2.5-2.5 мм² / AWG 14<br>L1/R, L2/S, L3/T: зажим 6-6 мм² / AWG 10
Тип аналогового выхода
FM напряжение, устанавливаемое переключателем 0...10 V Пост. ток, полное сопротивление: 7620 Ом, разрешение 10 бит<br>FM ток, устанавливаемый переключателем 0...20 mA, полное сопротивление: 970 Ом, разрешение 10 бит
Краткое название устройства
ATV212
Количество аналоговых выходов
1
Момент затяжки
1.3 Н·м, 11,5 фунт•дюйм (L1/R, L2/S, L3/T)<br>0.6 Н·м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Специальная область применения продукта
насосы и вентиляторы в ОВКВ
Сопротивление изоляции
>= 1 МОм 500 В пост. тока в течение 1 минуты
Стандарты
EN 61800-3 среда 2 категория C2<br>EN 61800-3<br>EN 61800-3 среда 2 категория C1<br>EN 61800-3 категория C2<br>МЭК 61800-3 среда 2 категория C3<br>МЭК 61800-3 среда 1 категория C3<br>EN 61800-3 категория C3<br>EN 61800-3 категория C3<br>МЭК 61800-3 среда 2 категория C2<br>МЭК 61800-3 среда 2 категория C1<br>EN 61800-5-1<br>IEC 61800-5-1<br>EN 61800-3 категория C2<br>EN 55011 класс A группа 1<br>EN 61800-3 среда 1 категория C2<br>IEC 61800-3<br>EN 61800-3 среда 1 категория C3<br>МЭК 61800-3 среда 1 категория C2<br>EN 61800-3 среда 2 категория C3<br>МЭК 61800-3 среда 1 категория C1<br>EN 61800-3 среда 1 категория C1
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3<br>5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-10-40 °C (Без ухудшения номинальных значений)<br>40-50 °C (с понижающим коэффициентом)
Степень защиты ip
IP55 в соответствии с EN/IEC 61800-5-1<br>IP55 в соответствии с EN/IEC 60529
Сертификаты
NOM 117<br>UL<br>C-Tick<br>CSA
Температура окружающей среды при хранении
-25-70 °C
Тип подключения
VIA напряжение, устанавливаемое переключателем: 0...10 V постоянный ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит<br>VIB задаваем. напряжение: 0...10 V постоянный ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит<br>VIB конфигурируем. датчик PTC: 0...6 датчиков, полное сопротивление: 1500 Ом<br>VIA ток, устанавливаемый переключателем: 0...20 mA, полное сопротивление: 250 Ом, разрешение 10 бит
Степень загрязнения
3 в соответствии с IEC 61800-5-1
Количество аналоговых входов
2
Формат данных
8 бит, 1 стоповый бит, чет/нечет или без проверки на четн
Частота сети
47,5...63 Гц
Питание
внутреннее питание для регулировочного потенциометра: 10.5 В постоянный ток +/- 5 %, <10 А, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание: 24 В постоянный ток (21-27 В), <200 А, тип защиты: защита от перегрузки и короткого замыкания
Скорость передачи
9600 бит/с или 19200 бит/с
Пределы напряжения питания
323-528 В
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2<br>Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3<br>испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6<br>Испытание на стойкость к провалам и кратковременным и в соответствии с IEC 61000-4-11
Стиль сборки
с радиатором
Мощность двигателя, квт
4 кВт
Изоляция
электрический между мощностью и управлением
Маркировка
CE
Локальная индикация
шина пост. тока под напряжением: 1 светодиод (красный)
