Артикул:

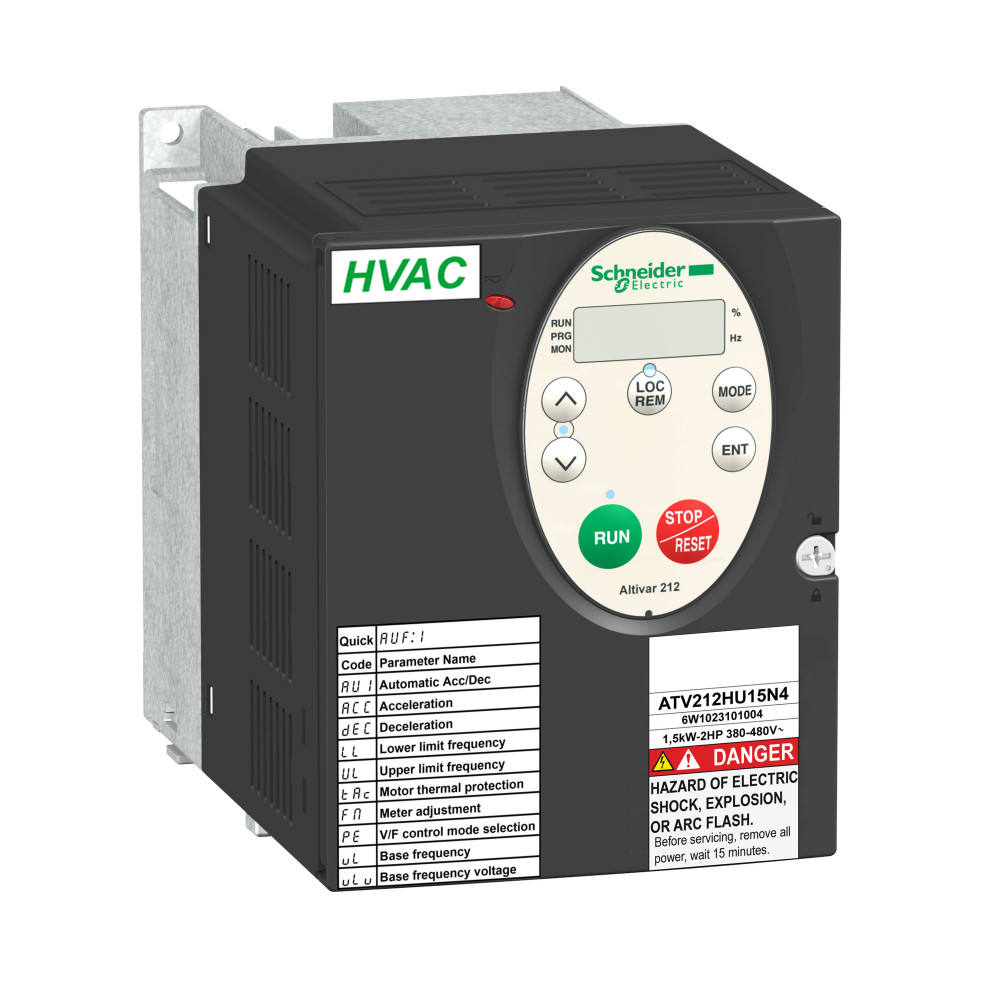

ATV212HU15N4
Интеллектуальные реле с дисплеем серии Zelio Logic Schneider Electric
- наряжение питания - 24 В пост.тока
- кол-во входов/выходов - 10
- кол-во дискретных входов - 6
- кол-во релейных выходов - 4
- отсутствуют часы реального времени
- программируется с помощью Zelio Soft 2.
Галерея
1/6
—
Габариты
Вес
2 кг
Ширина
107 мм
Высота
143 мм
Глубина
150 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
<= напряжение питания
Назначение продукта
асинхронные электродвигатели
Частота коммутации
6...16 kHz регулируем.<br>12...16 kHz с понижающим коэффициентом
Уровень шума
51 дБ в соответствии с 86/188/EEC
Время срабатывания
FM 2 ms, допуск +/- 0,5 мс для аналоговый выход(ы)<br>FLA, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)<br>FLB, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)<br>RY, RC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
Мощность двигателя, л.с.
2 лс
Рассеиваемая мощность, вт
78 Вт
Число фаз
3 фазы
[us] номинальное напряжение сети
380...480 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Диапазон мощности
1.1-2 кВт в 380-440 В 3 фазы<br>1.1-2 кВт в 480-500 В 3 фазы
Тип пускателя
variable speed drive
Тип дискретного выхода
задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы<br>задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы<br>задаваем. релейная логика: (RY, RC) нет - 100000 циклы
Тип дискретного входа
F программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом<br>R программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом<br>RES программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом
Тип дискретных входов
положительная логика (источник) (F, R, RES), <= 5 В (состояние 0), >= 11 В (состояние 1)<br>отрицательная логика («приемник») (F, R, RES), >= 16 В (состояние 0), <= 10 В (состояние 1)
Минимальный коммутируемый ток
3 мА в 24 В пост. ток для задаваем. релейная логика
Тип кабеля
без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 90 °C / XLPE/EPR<br>без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 70 °C / PVC<br>с комплектом UL тип 1: 3 провод (-а)кабель UL 508 в 40 °C, медь 75 °C / PVC
Физический интерфейс
2-проводн. RS 485
Протокол порта обмена данными
APOGEE FLN<br>BACnet<br>Modbus<br>LonWorks<br>METASYS N2
Служба обмена данными
идентификатор устройства считывания (43)<br>тайм-аут задается в диапазоне от 0,1 до 100 с<br>запрещаемый контроль<br>одиночный регистр записи (06)<br>регистр временного хранения считывания (03), макс. 2 слова<br>составные регистры записи (16) максимум 2 слова
Количество дискретных выходов
2
Тип соединителя
1 Открытый стиль<br>1 RJ45
Тип защиты
защита от перегрева: привод<br>повышенное напряжение питания: привод<br>от исчезновения фазы на входе: привод<br>тепловая защита: двигатель<br>исчезновение фазы двигателя: двигатель<br>с датчиками с положительным температурным коэффициентом: двигатель<br>ступень тепловой мощности: привод<br>короткое замыкание между фазами двигателя: привод<br>исчезновение фазы на входе: привод<br>сверхток между выходной фазой и землей: привод<br>перенапряжение на шине пост. тока: привод<br>откл. в цепи управления: привод<br>от превышения предельной скорости: привод<br>повышенное и пониженное напряжение линии питания: привод
Фильтр помех
Класс C2 с интегрированным фильтром ЭМС
Линейный ток
2.5 А в 480 В<br>3.2 А в 380 В
Длительность выборки
2 мс +/- 0,5 мс F дискретный<br>2 мс +/- 0,5 мс R дискретный<br>2 мс +/- 0,5 мс RES дискретный<br>3.5 мс +/- 0,5 мс VIA аналоговых входа<br>22 мс +/- 0,5 мс VIB аналоговых входа
Кадр передачи
RTU
Кол-во адресов
1-247
Предполагаемый линейный isc
5 кА
Непрерывный выходной ток
3.7 А в 380 В<br>3.7 А в 460 В
Рабочая высота
1000...3000 м ограничена до 2000 м для распределительной сети "Corner Grounded" с уменьшением номинального тока на 1 % при увеличении высоты на 100 м<br><= 1000 м без ухудшения номинальных значений
Макс. переходной ток
4 А для 60 с
Виброустойчивость
1,5 мм (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-8
Выходная частота привода
0.5-200 Гц
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
12 kHz
Характеристики окружающей среды
классы 3C1 в соответствии с IEC 60721-3-3<br>классы 3S2 в соответствии с IEC 60721-3-3
Ошибка линеаризации
VIA: +/- 0,15 % макс. значения для вход<br>VIB: +/- 0,15 % макс. значения для вход<br>FM: +/- 0,2 % для выход
Программы ускорения и замедления
линейн., задается отдельно, от 0,01 до 3200 с<br>автоматически, исходя из нагрузки
Торможение до остановки
подачей пост. тока
Электрическая прочность изоляции
3535 В постоянный ток между зажимами заземления и питания<br>5092 В постоянный ток между зажимами управления и питания
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,024/50 Гц
Функциональность
среди
Специальное применение
HVAC
Макс. коммутируемый ток
5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)<br>5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)<br>2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)<br>2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)
Диапазон скоростей
43739
Переходная перегрузка по вращающему моменту
120-120 % номинального крутящего момента двигателя +/- 10 % для 60 с
Профиль управления асинхронным электродвигателем
отношение напряжения/частоты - энергосбережение, квадратичная функция U/f<br>отношение напряжения/частоты, 5 точки<br>отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo)<br>отношение напряжения/частоты, 2 точки<br>управление вектором потока без датчика, стандартный
Компенсация проскальзывания вала двигателя
регулируем.<br>недоступно при управлении двигателем путем преобразования напряжения в частоту<br>автоматически при любой нагрузке
Номер аналогового выхода
1
Номер аналогового входа
2
Точность
+/- 0,6 % (VIA) для изменения температуры 60 °C<br>+/- 0,6 % (VIB) для изменения температуры 60 °C<br>+/- 1 % (FM) для изменения температуры 60 °C
Полная мощность
2.8 кВ·А в 380 В
Точность скорость
+/- 10 % номинального проскальзывания 0,2 Tn ... Tn
Точность момента
+/- 15 %
Контур регулирования
настраиваемый ПИ регулятор
Тип смещения
нет импеданса
Опциональная карта
коммуникационная карта для LonWorks
Воздушный поток
27 м³/ч
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI110203EN
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
привод с регулируемой частотой вращения
Электрическое соединение
VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: зажим 2.5-2.5 мм² / AWG 14<br>L1/R, L2/S, L3/T: зажим 6-6 мм² / AWG 10
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Тип аналогового выхода
FM напряжение, устанавливаемое переключателем 0...10 V пост. ток, полное сопротивление: 7620 Ом, разрешение 10 бит<br>FM ток, устанавливаемый переключателем 0...20 mA, полное сопротивление: 970 Ом, разрешение 10 бит
Краткое название устройства
ATV212
Момент затяжки
1.3 Н-м, 11,5 фунт•дюйм (L1/R, L2/S, L3/T)<br>0.6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Специальная область применения продукта
насосы и вентиляторы в ОВКВ
Сопротивление изоляции
>= 1 МОм 500 В пост. тока в течение 1 минуты
Стандарты
EN 55011 класс A группа 1<br>EN 61800-3 среда 2 категория C1<br>EN 61800-3 категория C3<br>IEC 61800-3<br>МЭК 61800-3 среда 2 категория C2<br>МЭК 61800-3 среда 2 категория C1<br>МЭК 61800-3 среда 1 категория C3<br>UL тип 1<br>МЭК 61800-3 среда 2 категория C3<br>МЭК 61800-3 среда 1 категория C2<br>EN 61800-3 среда 1 категория C3<br>EN 61800-3<br>EN 61800-3 среда 1 категория C2<br>EN 61800-3 среда 2 категория C3<br>МЭК 61800-3 среда 1 категория C1<br>EN 61800-5-1<br>EN 61800-3 категория C3<br>EN 61800-3 категория C2<br>IEC 61800-5-1<br>EN 61800-3 категория C2<br>EN 61800-3 среда 1 категория C1<br>EN 61800-3 среда 2 категория C2
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3<br>5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-10-40 °C (без ухудшения номинальных значений)<br>40-50 °C (с понижающим коэффициентом)
Степень защиты ip
IP21
Сертификаты
UL<br>NOM 117<br>C-Tick<br>CSA
Температура окружающей среды при хранении
-25-70 °C
Тип подключения
VIA напряжение, устанавливаемое переключателем: 0...10 V пост. ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит<br>VIB задаваем. напряжение: 0...10 V пост. ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит<br>VIB конфигурируем. датчик PTC: 0...6 датчиков, полное сопротивление: 1500 Ом<br>VIA ток, устанавливаемый переключателем: 0...20 mA, полное сопротивление: 250 Ом, разрешение 10 бит
Степень загрязнения
2 в соответствии с IEC 61800-5-1
Формат данных
8 бит, 1 стоповый бит, чет/нечет или без проверки на четность
Серия продукта
Altivar 212
Частота сети
47,5...63 Гц
Питание
внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10 А, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание: 24 В пост. ток (21-27 В), <200 А, тип защиты: защита от перегрузки и короткого замыкания
Скорость передачи
9600 бит/с или 19200 бит/с
Пределы напряжения питания
323-528 В
Регламент reach
Содержание особо опасных веществ превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP110204EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6<br>испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11
Стиль сборки
с радиатором
Мощность двигателя, квт
1.5 кВт
Изоляция
электрический между мощностью и управлением
Маркировка
CE
Локальная индикация
шина пост. тока под напряжением: 1 светодиод (красный)
