Артикул:
ATV12H037M2
Электромеханическое промежуточное реле серии RSB Zelio Schneider Electric
- напряжение управления - 24 В пост.тока
- номинальный ток - 16 А
- кол-во контактов - 1 перекидной контакт
- рабочее положение - любое
- степень защиты IP - IP40.
Электромеханические реле Zelio применимы в сетях со всеми распространенными напряжениями. Серия включает в себя комплектующие для светодиодной индикации состояния реле, кнопки тестирования, механической индикации состояния реле.
Галерея

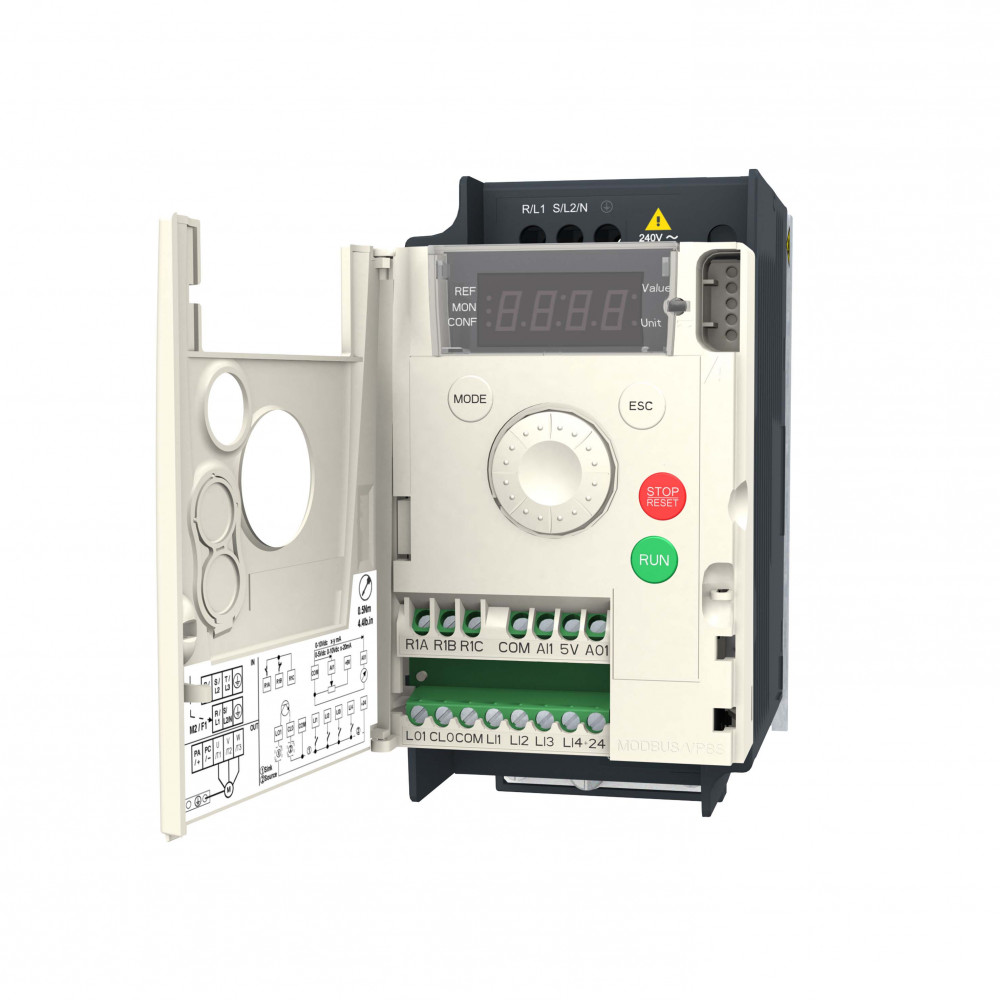

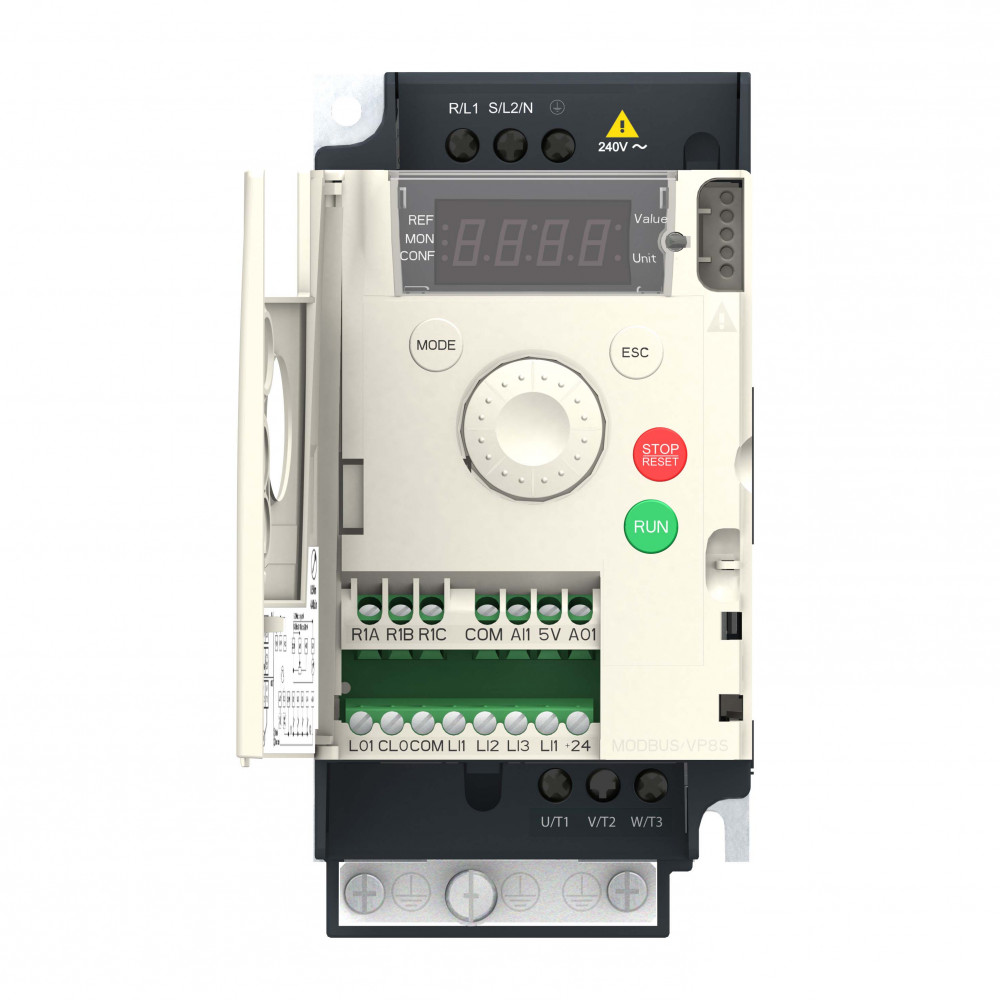

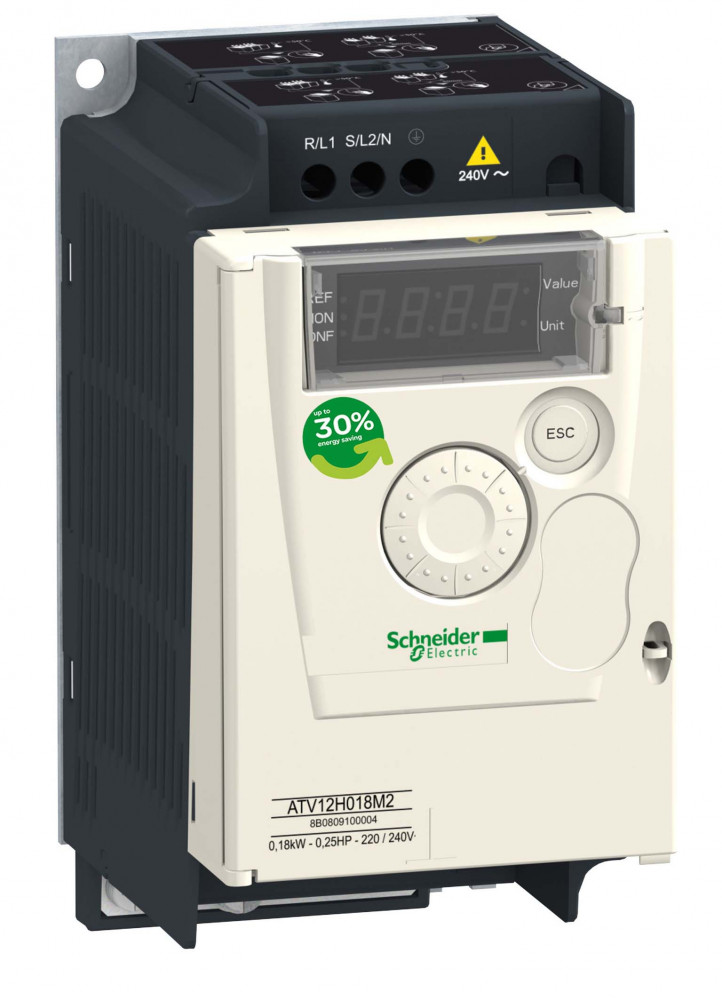

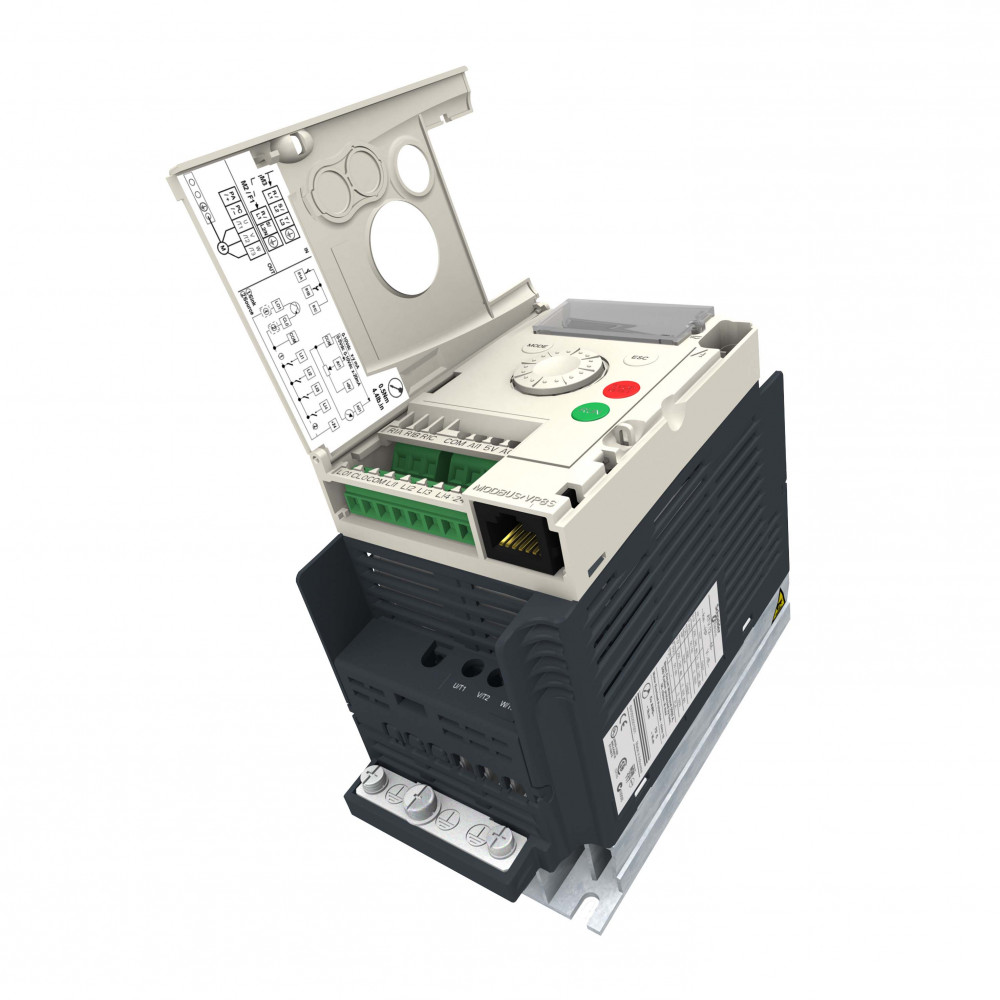

1/7
—
Габариты
Ширина
72 мм
Высота
143 мм
Глубина
121.2 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
200...240 В 3 фазы
Назначение продукта
асинхронные электродвигатели
Частота коммутации
2...16 kHz регулируем.<br>4...16 kHz с понижающим коэффициентом
Уровень шума
0 дБ
Мощность двигателя, л.с.
0.55 лс
Число фаз
1 фаза
[us] номинальное напряжение сети
200...240 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50/60 Hz +/- 5 %
Диапазон мощности
0-0.5 кВт в 200-240 В 1 фаза
Тип пускателя
variable speed drive
Тип дискретного выхода
логический выход LO+, LO-<br>защищенный релейный выход R1A, R1B, R1C 1 переключающ.
Тип дискретного входа
программируемый LI1...LI4 24 V 18...30 V
Тип дискретных входов
отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм<br>положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1)
Минимальный коммутируемый ток
5 мА в 24 В пост. ток для логическое реле
Наименование компонента
ATV12
Физический интерфейс
2-проводн. RS 485 для Modbus
Протокол порта обмена данными
Modbus
Служба обмена данными
регистр временного хранения считывания (03) 29 слов<br>одиночный регистр записи (06) 29 слов<br>составные регистры записи (16) 27 слов<br>составные регистры чтения/записи (23) 4/4 слов<br>идентификатор устройства считывания (43)
Количество дискретных выходов
2
Количество дискретных входов
4
Тип защиты
повышенное напряжение линии питания<br>повышенное напряжение питания<br>сверхток между выходной фазой и землей<br>защита от перегрева<br>короткое замыкание между фазами двигателя<br>при обрыве фазы на входе в трехфазных<br>тепловая защита двигателя от привода посредством непрерывной циркуляции I²t
Фильтр помех
встроенный
Встроенный вентилятор
без
Линейный ток
5.9 А в 200 В<br>4.9 А в 240 В
Длительность выборки
20 мс, допуск +/- 1 ms для логический вход<br>10 мс для аналоговый вход
Кадр передачи
RTU для Modbus
Кол-во адресов
1-247 для Modbus
Предполагаемый линейный isc
1 кА
Непрерывный выходной ток
2.4 А в 4 kHz
Рабочая высота
> 1000...2000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м<br><= 1000 м без ухудшения номинальных значений
Макс. переходной ток
3.6 А для 60 с
Виброустойчивость
1 gn (f = 13-200 Гц) в соответствии с EN/IEC 60068-2-6<br>1,5 мм размах (f = 3-13 Гц) - привод, не установленный на симметричную DIN рейку - в соответствии с EN/IEC 60068-2-6
Выходная частота привода
0.5-400 Гц
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Номинальн. частота коммутации
4 kHz
Тормозной момент
до 70 % номинального момента двигателя без тормозного резистора
Ошибка линеаризации
+/- 0,3 % от максимального значения для аналоговый вход
Программы ускорения и замедления
линейн. от 0 до 999,9 с<br>S<br>U
Торможение до остановки
подачей пост. тока, <30 с
Разрешение по частоте
аналоговый вход: АЦП 10-разрядный<br>дисплейный блок: 0,1 Гц
Постоянная времени
20 мс +/- 1 ms для изменения опорного значения
Функциональность
стандартный
Специальное применение
коммерческое оборудование
Макс. коммутируемый ток
2 А 250 В пер. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле<br>2 А 30 В пост. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле<br>3 А 250 В пер. ток резистивные cos phi = 1 L/R = 0 мс логическое реле<br>4 А 30 В пост. ток резистивные cos phi = 1 L/R = 0 мс логическое реле
Электромагнитное излучение
излучение среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...16 кГц экранированный кабель двигателя<br>кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C1 в соответствии с EN/IEC 61800-3 2, 4, 8, 12 и 16 кГц экранированный кабель двигателя <5 м<br>кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...12 кГц экранированный кабель двигателя <5 м<br>кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C2 в соответствии с EN/IEC 61800-3 2, 4 и 16 кГц экранированный кабель двигателя <10 м<br>кондуктивное излучение с дополнительным фильтром ЭМС среда 1 категория C1 в соответствии с EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя <20 м<br>кондуктивное излучение с дополнительным фильтром ЭМС среда 1 категория C2 в соответствии с EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя <50 м<br>кондуктивное излучение с дополнительным фильтром ЭМС среда 2 категория C3 в соответствии с EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя <50 м
Диапазон скоростей
43831
Переходная перегрузка по вращающему моменту
150-170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя
Профиль управления асинхронным электродвигателем
бессенсорное векторное управление<br>отношение напряжения/частоты (V/f)<br>квадратичная функция напряжение/частота
Компенсация проскальзывания вала двигателя
регулируем.<br>предустановленный на заводе
Серия
Altivar 12
Вес нетто
0.7 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
привод с регулируемой частотой вращения
Электрическое соединение
зажим, зажимная способность: 3,5 мм², AWG 12 (L1, L2, L3, U, V, W, PA, PC)
Тип аналогового выхода
AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит<br>AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит
Количество аналоговых выходов
1
Момент затяжки
0.8 Н-м
Специальная область применения продукта
простая машина
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3<br>5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-10-40 °C защитная крышка снята с верхней части привода<br>40-60 °C с уменьшением номинального тока на 2,2 % на каждый дополнительный °C
Степень защиты ip
IP20 без панели-заглушки на верхней части
Сертификаты
ГОСТ<br>C-Tick<br>UL<br>CSA<br>NOM
Температура окружающей среды при хранении
-25-70 °C
Тип подключения
задаваемый ток AI1 0...20 mA 250 Ом<br>задаваем. напряжение AI1 0...10 V 30 кОм<br>задаваем. напряжение AI1 0...5 V 30 кОм
Количество аналоговых входов
1
Питание
внутреннее питание для регулировочного потенциометра: 5 В пост. ток (4.75-5.25 В), <10 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание для логических входов: 24 В пост. ток (20.4-28.8 В), <100 мА, тип защиты: защита от перегрузки и короткого замыкания
Скорость передачи
4800 бит/с<br>9600 бит/с<br>19200 bit/s<br>38400 бит/с
Электромагнитная совместимость
испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с EN/IEC 61000-4-4<br>испытание стойкости к с электролитическому разряду уровень 3 в соответствии с EN/IEC 61000-4-2<br>стойкость к наведенным помехам уровень 3 в соответствии с EN/IEC 61000-4-6<br>испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с EN/IEC 61000-4-3<br>испытание невосприимчивости к импульсным помехам уровень 3 в соответствии с EN/IEC 61000-4-5<br>испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с EN/IEC 61000-4-11
Стиль сборки
с радиатором
Мощность двигателя, квт
0.37 кВт
Количество в одном комплекте
комплект из 1 шт.
Изоляция
между цепями питания и управления
Тип разъема
1 RJ45 (на лицевой панели) для Modbus
Маркировка
CE
