Артикул:

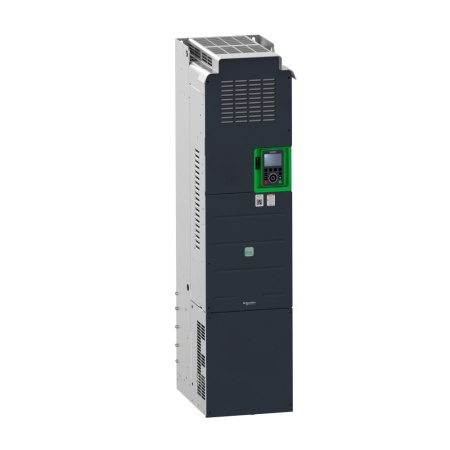

ATV930C11N4
Галерея
1/1
—
Габариты
Ширина
320 мм
Высота
1205 мм
Глубина
393 мм
Характеристики
Страна производства
Китай
Выходное напряжение
<= напряжение питания
Назначение продукта
синхронные двигатели<br>асинхронные электродвигатели
Частота коммутации
1...8 kГц регулируем.<br>2,5...8 кГц с понижающим коэффициентом
Уровень шума
69.9 дБ в соответствии с 86/188/EEC
Мощность двигателя, л.с.
150 лс в 380...480 В нормальная нагрузка<br>125 лс в 380...480 В тяжелые условия
[us] номинальное напряжение сети
380...480 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz - 5...5 %
Физический интерфейс
2-проводн. RS 485 для Modbus последовательн.
Протокол порта обмена данными
Ethernet IP/Modbus TCP<br>Modbus
Тип защиты
тепловая защита: двигатель<br>защитное отключение двигателя при превышение вращательного момента: двигатель<br>исчезновение фазы двигателя: двигатель<br>тепловая защита: привод<br>защитное отключение двигателя при превышение вращательного момента: привод<br>превышение температуры: привод<br>сверхток между выходной фазой и землей: привод<br>перегрузка по выходному напряжению: привод<br>защита от короткого замыкания: привод<br>исчезновение фазы двигателя: привод<br>перенапряжение на шине пост. тока: привод<br>повышенное напряжение линии питания: привод<br>повышенное напряжение питания: привод<br>значительное уменьшение напряжения линии питания: привод<br>превышение скорости: привод<br>откл. в цепи управления: привод
Линейный ток
201 А в 380 В (нормальная нагрузка)<br>165 А в 480 В (нормальная нагрузка)<br>170 А в 380 В (тяжелые условия)<br>143 А в 480 В (тяжелые условия)
Кадр передачи
RTU для Modbus последовательн.
Кол-во адресов
1-247 для Modbus последовательн.
Предполагаемый линейный isc
50 кА
Непрерывный выходной ток
211 А в 4 kHz для нормальная нагрузка<br>173 А в 4 kHz для тяжелые условия
Рабочая высота
with current derating above 1000m
Макс. переходной ток
253 А в течение 60 с (нормальная нагрузка)<br>259.5 А в течение 60 с (тяжелые условия)
Виброустойчивость
1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Выходная частота привода
0-500 Гц
Ударопрочность
6 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
2,5 кГц
Характеристики окружающей среды
стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3<br>стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Программы ускорения и замедления
linear adjustable separately from 0.01...9999 s<br>S, U или по выбранный заказчиком
Торможение до остановки
подачей пост. тока
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,012/50 Гц
Профиль управления асинхронным электродвигателем
постоянный стандартный момент<br>переменный стандартный момент<br>режим оптимизированного момента
Компенсация проскальзывания вала двигателя
регулируем.<br>автоматически при любой нагрузке<br>может подавляться<br>недоступно для электродвигателей с постоянными магнитами
Полная мощность
121.8 кВ·А в 380...480 В (нормальная нагрузка)<br>102.6 кВ·А в 380...480 В (тяжелые условия)
Серия
Altivar Process ATV900
Тип смещения
нет импеданса для Modbus последовательн.
Опциональная карта
слот A: модуль соединения для Profibus DP V1<br>слот A: модуль соединения для Profinet<br>слот A: модуль соединения для DeviceNet<br>слот A: модуль соединения для EtherCAT<br>слот A: модуль соединения для шлейф CANopen RJ45<br>слот A: модуль соединения для CANopen SUB-D 9<br>слот A: модуль соединения для CANopen винтовые зажимы<br>slot A/slot B/slot C: модуль расширения с дискретными и аналоговыми вх/вых<br>slot A/slot B/slot C: модуль расширения выходных реле<br>slot B: 5/12 В digital encoder interface module<br>slot B: analog encoder interface module<br>slot B: resolver encoder interface module
Вес нетто
104 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль управления синхронным двигателем
электродвигатель с постоянными магнитами<br>synchronous reluctance motor
Исполнение
стандартное исполнение<br>с тормозным прерывателем
Тип продукта
привод с регулируемой частотой вращения
Степень защиты
UL тип 1 в соответствии с UL 508C
Электрическое соединение
со стороны линии: винтовой зажим2 x 50...3 x 120 мм²/2 x AWG 1/0...2 x 300 kcmil<br>DC bus: винтовой зажим0,5...1,5 мм²/AWG 20...AWG 16<br>управление: 0,5...1,5 мм²/AWG 20...AWG 16
Фильтр электромагнитной совместимости
встроенный с 150 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Способ доступа
ведомый Modbus TCP
Область применения
промышленное использование
Maximum thdi
<48 % полная нагрузка в соответствии с МЭК 61000-3-12
Число фаз сети
3 фазы<br>однофазный
Краткое название устройства
ATV930
Сопротивление изоляции
> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Стандарты
UL 508C<br> EN/IEC 61800-3<br>среда 1 категория C2 EN/IEC 61800-3<br>среда 2 категория C3 EN/IEC 61800-3<br> EN/IEC 61800-5-1<br> МЭК 61000-3-12<br> МЭК 60721-3<br> IEC 61508<br> МЭК 13849-1
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-15-50 °C (без ухудшения номинальных значений)<br>50-60 °C (с понижающим коэффициентом)
Степень защиты ip
IP20 в соответствии с IEC 61800-5-1<br>IP20 в соответствии с МЭК 60529
Сертификаты
UL<br>CSA<br>TÜV<br>REACH
Температура окружающей среды при хранении
-25-70 °C
Степень загрязнения
2 в соответствии с IEC 61800-5-1
Формат данных
8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Скорость передачи
10, 100 Мбит/с для Ethernet IP/Modbus TCP<br>4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Мощность двигателя, квт
110 кВт в 380...480 В (нормальная нагрузка)<br>90 кВт в 380...480 В (тяжелые условия)
Изоляция
между зажимами питания и управления
Тип разъема
2 RJ45 для Ethernet IP/Modbus TCP на зажиме<br>1 RJ45 для Modbus на зажиме
Маркировка
CE
Локальная индикация
локальная диагностика: 3 светодиодов (mono/dual colour)<br> 5 светодиодов (двухцветный)<br> 2 светодиода (двухцветный)<br> 1 светодиод (красный)
