Артикул:

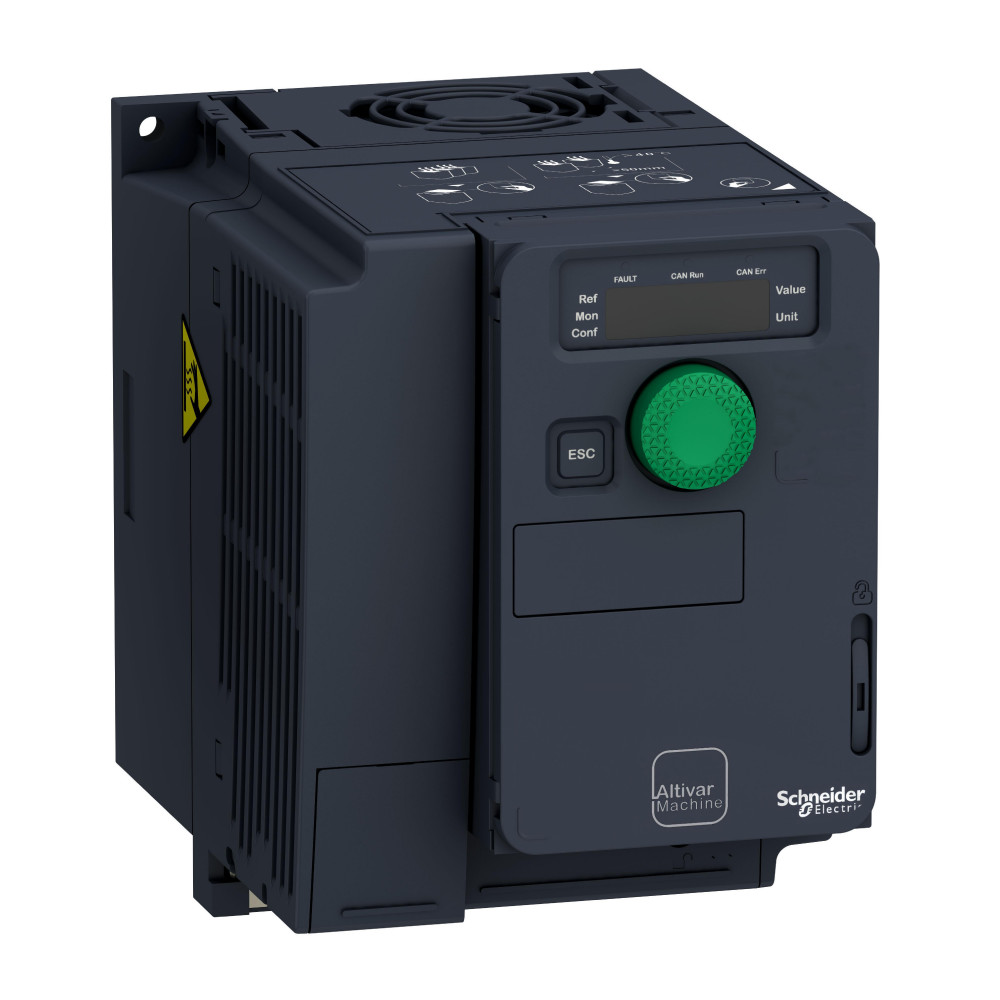

ATV320U04N4C
Коммуникационный модуль Modbus slave серии Zelio Logic Schneider Electric; предназначен для модульных интеллектуальных реле SR3 B**1BD и SR3 B**2BD.
Галерея
1/2
—
Габариты
Ширина
105.0 мм
Высота
142.0 мм
Глубина
158.0 мм
Характеристики
Страна производства
Индонезия
Частота коммутации
2...16 kHz регулируем.<br>4...16 kHz с понижающим коэффициентом
Рассеиваемая мощность, вт
вентилятор: 23.0 Вт в 380 В, частота переключения 4 кГц
Число фаз
3 фазы
[us] номинальное напряжение сети
380...500 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Протокол энкодера
RS 422
Тип дискретного выхода
открытый коллектор DQ+ 0-1 кГц 30 В пост. ток 100 мА<br>открытый коллектор DQ- 0-1 кГц 30 В пост. ток 100 мА
Тип дискретного входа
STO безопасное выключение крутящего момента, 24 V пост. тока, полное сопротивление: 1.5 кОм<br>DI1…DI6 логические входы, 24 V пост. тока (30 V)<br>DI5 программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. тока (30 V)
Тип дискретных входов
положительная логика (источник)<br>отрицательная логика (приемник)
Минимальный коммутируемый ток
релейный выход R1A, R1B, R1C, R2A, R2C: 5 мА в 24 В пост. ток
Количество дискретных выходов
3
Количество дискретных входов
7
Тип защиты
исчезновение фазы на входе: привод<br>сверхток между выходной фазой и землей: привод<br>защита от перегрева: привод<br>короткое замыкание между фазами двигателя: привод<br>тепловая защита: привод
Номер сетевого порта
Modbus serial<br>CANopen
Фильтр помех
Класс C2 с интегрированным фильтром ЭМС
Линейный ток
2.1 А в 380 В (тяжелых условий)<br>1.6 А в 500 В (тяжелых условий)
Длительность выборки
2 мс (AI1, AI2, AI3) - аналоговый вход<br>2 мс (AQ1) - аналоговый выход
Предполагаемый линейный isc
5 кА
Номинальн. частота коммутации
4 кГц
Ошибка линеаризации
AI1, AI2, AI3: +/- 0,2...0,5 % от максимального значения для аналоговый вход<br>AQ1: +/- 0,3 % для аналоговый выход
Программы ускорения и замедления
линейный<br>U<br>S<br>CUS<br>переключение реле защиты от разгона<br>программирование кривой разгона/торможения<br>автоматический останов разгона/торможения с приклады
Торможение до остановки
при помощи прикладывания постоянного тока
Макс. коммутируемый ток
релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток<br>релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток<br>релейный выход R1A, R1B, R1C, R2A, R2C в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток<br>релейный выход R1A, R1B, R1C, R2A, R2C в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток<br>релейный выход R2A, R2C в резистивные загрузка, cos phi = 1 : 5 А в 250 В пер. ток<br>релейный выход R2A, R2C в резистивные загрузка, cos phi = 1 : 5 А в 30 В пост. ток
Профиль управления асинхронным электродви
отношение напряжения/частоты, 5 точки<br>управление вектором потока без датчика, стандартный<br>отношение напряжения/частоты - энергосбережение, квад<br>векторное управление потоком без датчика - Энергосбер<br>отношение напряжения/частоты, 2 точки
Переходная перегрузка по вращающему момент
170-200 % номинального крутящего момента двигателя
Компенсация проскальзывания вала двигател
автоматически при любой нагрузке<br>регулируемый 0...300 %<br>недоступно в режиме преобразования напряжение/частот
Точность
+/- 0.7 % AI1, AI2, AI3 для температуры -10...60 °C аналоговый вход<br>+/- 0,5 % AI1, AI2, AI3 для температуры 25 °C аналоговый вход<br>+/- 1 % AQ1 для температуры 25 °C аналоговый выход<br>+/- 2 % AQ1 для температуры -10...60 °C аналоговый выход
Полная мощность
1.4 кВ·А в 500 В (тяжелых условий)
Точность скорость
+/- 10 % номинального проскальзывания 0,2 Tn ... Tn
Серия
Altivar Machine ATV320
Контур регулирования
настраиваемый ПИД-регулятор
Опциональная карта
модуль соединения, CANopen<br>модуль соединения, EtherCAT<br>модуль соединения, Profibus DP V1<br>модуль соединения, Profinet<br>модуль соединения, Ethernet Powerlink<br>модуль соединения, Ethernet/IP<br>модуль соединения, DeviceNet
Вес нетто
1.2 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль управления синхронным двигателем
векторное управление без датчика
Исполнение
стандартное исполнение
Тип продукта
Преобразователь частоты
Способ доступа
ведомый CANopen
Тип релейного выхода
задаваем. релейная логика R1A 1 Н.О. электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R1B 1 Н.З. электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R1C<br>задаваем. релейная логика R2A 1 Н.О. электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R2C
Тип аналогового выхода
ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 800 Ом, разрешение 10 бит<br>напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
Объём охлаждающего воздуха
18.0 м³/ч
Номинальное напряжение питания
380...500 В
Количество аналоговых выходов
1
Материал корпуса
пластиковый
Номинальная выходная мощность
0.37 кВт
4 quadrant operation possible
1
Relative symmetric network frequency tolerance
0.05
Operating element present
1
Специальная область применения продукта
комплексные установки
Capacity of dc link
110 мкФ
Номинальных выходной ток
1.5 А
Максимальная выходная частота
0.599 кГц
Поддержка протокола tcp/ip
1
Количество аппаратных протоколов rs422
0.0
Исполнение монтажа
для монтажа на стену
Количество аппаратных протоколов profinet
0.0
Максимальное выходное напряжение
500 В
Ток при высокой перегрузке
27.5 А
Количество аппаратных протоколов промышле
0.0
Стандарты
EN/IEC 61800-5-1
Рабочая температура окружающей среды
-10-60 °C<br>-10-50 °C Без ухудшения номинальных значений<br>50-60 °C с понижающим коэффициентом
Степень защиты ip
IP20
Сертификаты
CE<br>ATEX<br>NOM<br>ГОСТ<br>EAC<br>RCM<br>KC
С функцией безопасности "безопасное снятия
1
Количество аппаратных протоколов usb
0.0
Температура окружающей среды при хранении
-25-70 °C
Поддержка протокола profibus
1
Предельное значение эмс (с соблюдением)
1
Тип подключения
AI1 Напряжение: 0...10 V постоянный ток, полное сопротивление: 30 кОм, разрешение 10 бит<br>AI2 напряжение биполярного источника: +/- 10 V постоянный ток, полное сопротивление: 30 кОм, разрешение 10 бит<br>AI3 Ток: 0...20 мА (или 4-20 мА, x-20 мА, 20-x мА или другие характеристики по конфигурации), полное сопротивление: 250 Ом, разрешение 10 бит
Степень загрязнения
2
Максимальный номинал предохранителя
4.0 А
Количество аналоговых входов
3
Количество аппаратных протоколов rs485
1.0
Количество аппаратных протоколов rs232
0.0
Форма привода
компактное исполнение
Поддержка протокола can
1
Время обновления
логический вход (DI1…DI4): 8 мс<br>релейный выход (R1A, R1B, R1C): 2 мс<br>релейный выход (R2A, R2C): 2 мс
Поддержка протокола profinet io
1
Поддержка протокола modbus
1
С функцией безопасности "безопасное ограни
<br>1
Поддержка протокола devicenet
1
Поддержка протокола ethernet/ip
1
Частота сети
50...60 Гц
Потеря мощности на устройстве в зависимост
23.0 Вт
Количество аппаратных протоколов в паралле
0.0
Тормозной прерыватель включен
1
С функцией безопасности "безопасный остано
<br>1
Постоянная потеря мощности вне зависимости
23.0 Вт
Количество аппаратных протоколов tty
0.0
Количество других аппаратных протоколов
1.0
Категория перенапряжения
III
Применение в промышленной сфере разрешено
1
Компьютерный порт
1
Поддержка протокола для других шинных сист
1
Максимальная деформация при вибрации (во вр
1.5 мм при 2...13 Гц<br>3.5 мм при 2...13 Гц<br>3.5 мм при 2...13 Гц
Relative symmetric mains voltage tolerance
0.1
Допустимая относительная влажность (во вре
класс 1K5 в соответствии с EN 60721-3<br>класс 3K5 в соответствии с EN 60721-3<br>класс 2K5 в соответствии с EN 60721-3
Конструкция регулятора частоты
конвертер U
Количество входных фаз
3
Количество выходных фаз
3
Класс окружающей среды (во время хранения)
класс 1C3 в соответствии с EN 60721-3<br>класс 1S2 в соответствии с EN 60721-3
Класс окружающей среды (во время работы)
класс 3C3 в соответствии с EN 60721-3-3<br>класс 2S2 в соответствии с EN 60721-3-3
Максимально допустимое ускорение при вибра
10 м/с² при 13...200 Гц<br>10 м/с² при 13...200 Гц<br>10 м/с² при 13...200 Гц
Maximum acceleration under shock load (during transport)
150 м/с² на 11 мс
Maximum acceleration under shock impact (during operation)
150 м/с² на 11 мс
Класс окружающей среды (во время транспорти
класс 2C3 в соответствии с EN 60721-3<br>класс 2S1 в соответствии с EN 60721-3
Maximum acceleration under shock load (during storage)
150 м/с² на 11 мс
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2<br>Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3<br>испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6<br>Испытание на стойкость к провалам и кратковременным и в соответствии с IEC 61000-4-11
Температура окружающей среды при транспорт
-25-70 °C
Степень защиты nema
NEMA 1
Мощность двигателя, квт
0.37 кВт для тяжелых условий
Маркировка
CE<br>ATEX<br>UL<br>CSA<br>EAC<br>RCM
