Артикул:
ATV610U30N4

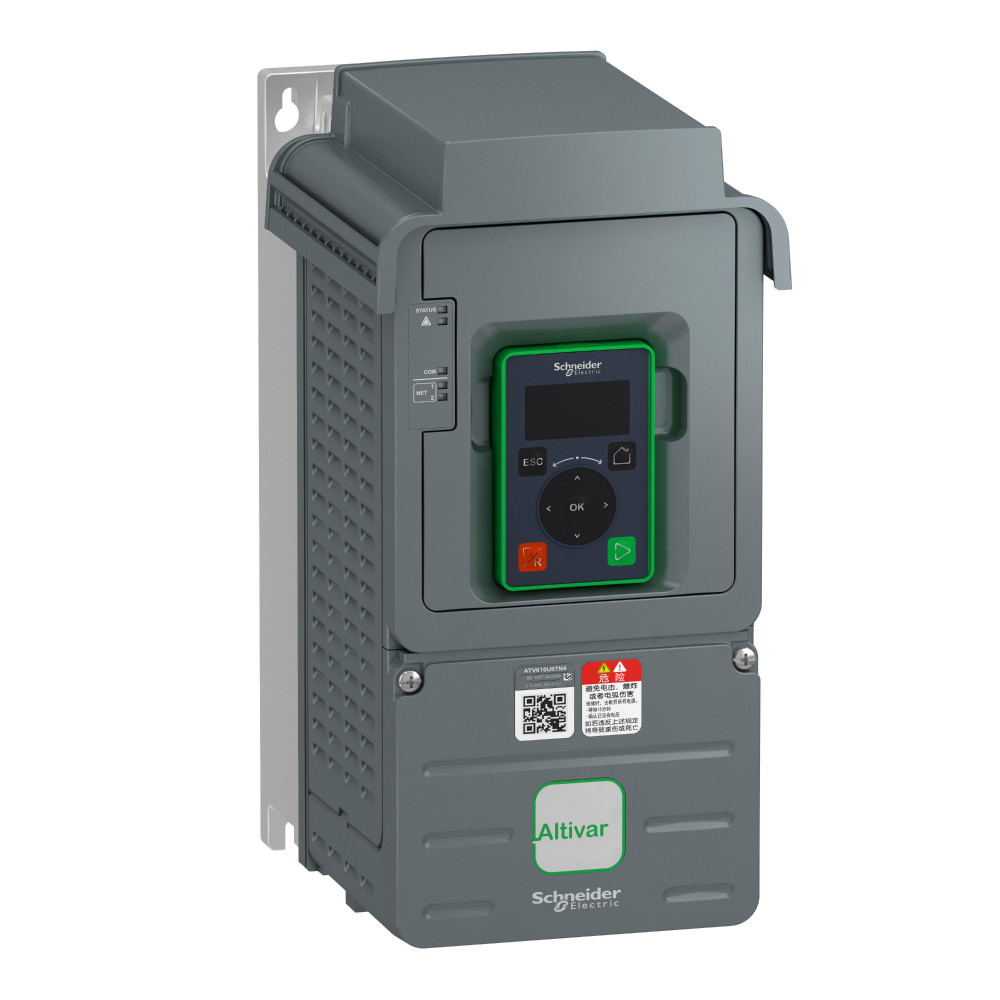

Преобразователь частоты ATV610 3кВт 380В 3ф. серия продукта: Altivar Easy 610 - тип устройства или его аксессуаров: привод с регулируемой частотой вращения - специальная область применения продукта: вентилятор, насос, компрессор, конвейер - краткое название устройства: ATV610 - исполнение: стандартное исполнение - назначение изделия: асинхронные электродвигатели - исполнение выключателя: устанавливаемый в шкафу - тип охлаждения: принуд. конвекция - мощность двигателя, кВт: 3 кВт нормальная нагрузка, 2.2 кВт тяжелые условия - линейный ток: 7,6 A at 380 В тяжелые условия, 10.1 А at 380 В нормальная нагрузка, 7 А at 415 В тяжелые условия, 9.2 А at 415 В нормальная нагрузка - предполагаемый линейный Isc: 5 кА - полная мощность: 5 кВ·А at 415 В тяжелые условия, 6.6 кВ·А at 415 В нормальная нагрузка - непрерывный выходной ток: 5,6 A at 4 kHz тяжелые условия, 7.2 А at 4 kHz нормальная нагрузка - макс. переходной ток: 7.9 А during 60 с нормальная нагрузка, 8,4 A during 60 с тяжелые условия - профиль управления асинхронным электродвигателем: постоянный стандартный момент, режим оптимизированного момента, переменный стандартный момент - выходная частота: 0.0001…0.5 кГц - номинальн. частота коммутации: 4 kHz - тип дискретных входов: 16 предустановленных скоростей - протокол порта обмена данными: Modbus последовательн. - опциональная карта: слот A : карта расширения дискретных или аналоговых входов-выходов, слот A : карты релейных выходов, слот A : коммуникационная карта Profibus DP V1. Преимущества: .. применения: ..
Галерея
1/2
—
Габариты
Вес
2.4 кг
Ширина
145 мм
Высота
297 мм<br>350 мм с платой для обеспечения ЭМС
Глубина
203 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
<= напряжение питания
Назначение продукта
асинхронные электродвигатели
Частота коммутации
2...12 kHz регулируем.
Уровень шума
55 дБ в соответствии с 86/188/EEC
Мощность двигателя, л.с.
3 лс для тяжелые условия
Рассеиваемая мощность, вт
74 Вт(принуд. конвекция) в 380 В, частота переключения 4 kHz<br>29 Вт(естественная конвекция) в 380 В, частота переключения 4 kHz
[us] номинальное напряжение сети
380...415 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz +/-5 %
Тип дискретного входа
DI1…DI6 программируемый как логический вход, 24 V пост. Тока (<= 30 V), полное сопротивление: 3.5 кОм<br>DI5, DI6 программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. Тока (<= 30 V)
Тип дискретных входов
положительная логика (источник): DI1…DI6 задаваемый логический вход, < 5 В (состояние 0), > 11 В (состояние 1)<br>отрицательная логика («приемник»): DI1…DI6 задаваемый логический вход, > 16 В (состояние 0), < 10 В (состояние 1)<br>положительная логика (источник): DI5, DI6 задаваемый импульсный ввод, < 0.6 В (состояние 0), > 2.5 В (состояние 1)<br>16 предустановленных скоростей
Минимальный коммутируемый ток
релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Физический интерфейс
2-проводн. RS 485 для Modbus последовательн.
Протокол порта обмена данными
Modbus последовательн.
Количество дискретных входов
6
Тип охлаждения
принуд. конвекция
Тип защиты
тепловая защита: двигатель<br>повышенное напряжение линии питания: привод<br>повышенное напряжение питания: привод<br>значительное уменьшение напряжения линии питания: привод<br>превышение скорости: привод<br>откл. в цепи управления: привод<br>исчезновение фазы двигателя: двигатель<br>тепловая защита: привод<br>превышение температуры: привод<br>сверхток между выходной фазой и землей: привод<br>перегрузка по выходному напряжению: привод<br>защита от короткого замыкания: привод<br>исчезновение фазы двигателя: привод<br>перенапряжение на шине пост. тока: привод
Линейный ток
10.1 А в 380 В (нормальная нагрузка)<br>9.2 А в 415 В (нормальная нагрузка)<br>7.6 А в 380 В (тяжелые условия)<br>7 А в 415 В (тяжелые условия)
Длительность выборки
5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход<br>2 мс +/- 0,5 мс (DI1…DI6)задаваемый - дискретный вход<br>5 мс +/- 1 ms (DI5, DI6)задаваемый - импульсный ввод<br>10 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
Кадр передачи
RTU для Modbus последовательн.
Кол-во адресов
1-247 для Modbus последовательн.
Предполагаемый линейный isc
5 кА
Непрерывный выходной ток
7.2 А в 4 kHz для нормальная нагрузка<br>5.6 А в 4 kHz для тяжелые условия
Рабочая высота
<= 1000 м без ухудшения номинальных значений<br>1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Макс. переходной ток
7.9 А в течение 60 с (нормальная нагрузка)<br>8.4 А в течение 60 с (тяжелые условия)
Виброустойчивость
1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
4 kHz
Характеристики окружающей среды
стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3<br>стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Ошибка линеаризации
AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход<br>AQ1, AQ2: +/- 0,2 % для аналоговый выход
Программы ускорения и замедления
S, U или по выбранный заказчиком<br>линейн., задается отдельно, от 0,01 до 9000 с
Торможение до остановки
подачей пост. тока
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,012/50 Гц
Макс. коммутируемый ток
релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
Профиль управления асинхронным электродвигателем
постоянный стандартный момент<br>переменный стандартный момент<br>режим оптимизированного момента
Компенсация проскальзывания вала двигателя
регулируем.<br>автоматически при любой нагрузке<br>недоступно для электродвигателей с постоянными магнитами<br>может подавляться
Номер аналогового выхода
2
Номер аналогового входа
3
Точность
+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход<br>+/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
Полная мощность
6.6 кВ·А в 415 В (нормальная нагрузка)<br>5 кВ·А в 415 В (тяжелые условия)
Тип смещения
нет импеданса для Modbus последовательн.
Опциональная карта
слот A: коммуникационная карта, Profibus DP V1<br>слот A: карта расширения дискретных или аналоговых входов-выходов<br>слот A: карты релейных выходов
Выходная частота
1.0E-4-0.5 кГц
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1410019EN
Исполнение
стандартное исполнение
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
привод с регулируемой частотой вращения
Электрическое соединение
управление, винтовой зажим: 0,5...1,5 мм²<br>со стороны линии, винтовой зажим: 2,5...16 мм²<br>двигатель, винтовой зажим: 2,5...16 мм²
Фильтр электромагнитной совместимости
встроенный в соответствии с EN/МЭК 61800-3 категория C3 с 50 м макс. кабель двигателя
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Совместимость входа
DI1…DI6: логический вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2<br>DI5, DI6: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68
Способ доступа
ведомый
Тип релейного выхода
задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 100000 циклы
Тип аналогового выхода
ток, задаваемый программным способом AQ1, AQ2: 0...20 mA, разрешение 10 бит<br>напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
Номер релейного выхода
3
Число фаз сети
3 фазы
Краткое название устройства
ATV610
Специальная область применения продукта
вентилятор, насос, компрессор, конвейер
Сопротивление изоляции
> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Стандарты
EN/IEC 61800-3<br>среда 2 категория C3 EN/IEC 61800-3<br>EN/IEC 61800-5-1<br>МЭК 60721-3
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-15-45 °C (без ухудшения номинальных значений)<br>45-60 °C (с понижающим коэффициентом)
Степень защиты ip
IP20
Сертификаты
REACH
Тип подключения
AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит<br>AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит<br>AI2, AI3 ПО-настраиваемые температурный датчик или датчик уровня воды
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Время обновления
релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Серия продукта
Altivar Easy 610
Питание
внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В), <1.25 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания
Исполнение выключателя
устанавливаемый в шкафу
Скорость передачи
4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1410019EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Мощность двигателя, квт
3 кВт для нормальная нагрузка<br>2.2 кВт для тяжелые условия
Изоляция
между зажимами питания и управления
Тип разъема
1 RJ45 (на выносном графическом терминале) для Modbus последовательн.
Маркировка
CE
Локальная индикация
локальная диагностика: 2 светодиода<br>состояние встроенной связи: 1 светодиод (желтый)<br>состояние коммуникационного модуля: 2 светодиода (двухцветный)<br>наличие напряжения: 1 светодиод (красный)
