Артикул:
ATV610D15N4

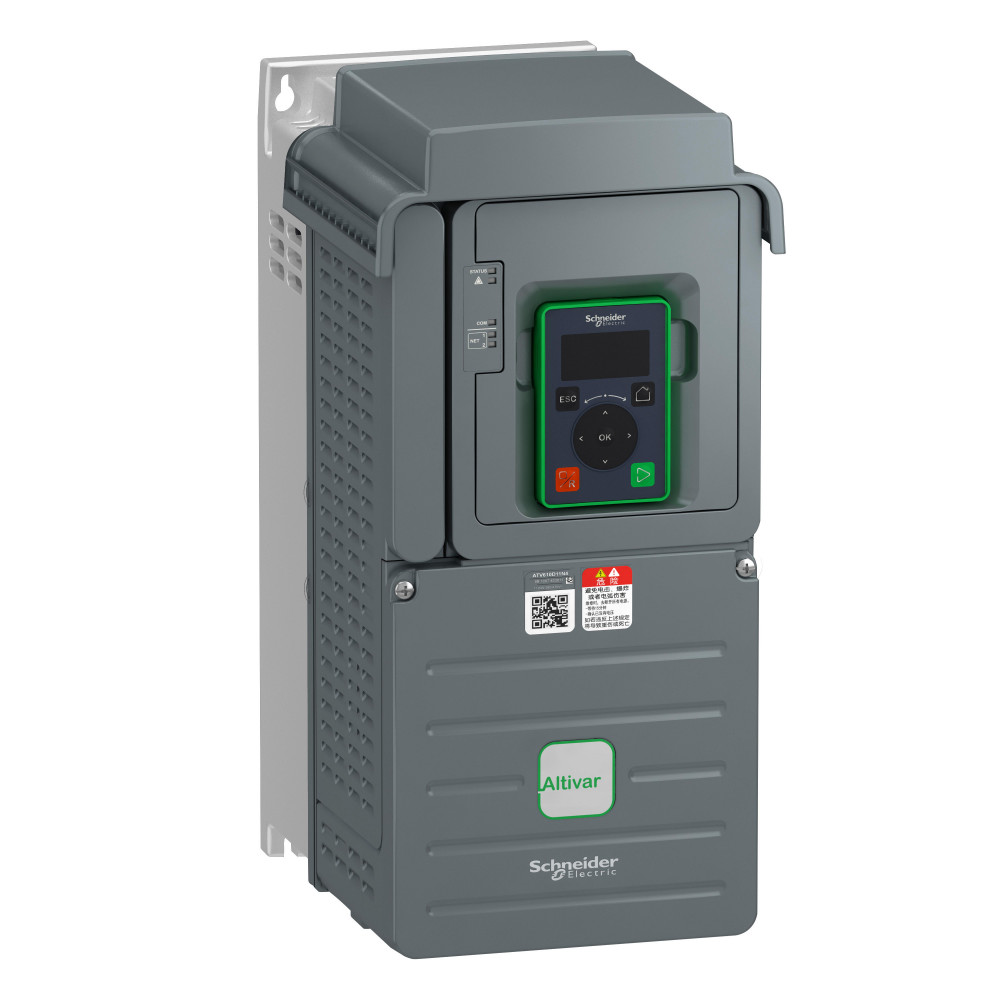

Преобразователь частоты ATV610 15кВт 380В 3ф
Галерея
1/2
—
Габариты
Ширина
171 мм
Высота
360 мм<br>423 мм с платой для обеспечения ЭМС
Глубина
233 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
<= напряжение питания
Назначение продукта
асинхронные электродвигатели
Частота коммутации
2...12 kHz регулируем.
Уровень шума
65 дБ в соответствии с 86/188/EEC
Мощность двигателя, л.с.
20 лс для нормальная нагрузка<br>15 лс для тяжелые условия
Рассеиваемая мощность, вт
408 Вт(принуд. конвекция) в 380 В, частота переключения 4 kHz<br>62 Вт(естественная конвекция) в 380 В, частота переключения 4 kHz
[us] номинальное напряжение сети
380...415 В - 15...10 %
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50...60 Hz +/-5 %
Тип дискретного входа
DI1…DI6 программируемый как логический вход, 24 V пост. Тока (<= 30 V), полное сопротивление: 3.5 кОм<br>DI5, DI6 программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. Тока (<= 30 V)
Тип дискретных входов
положительная логика (источник): DI1…DI6 задаваемый логический вход, < 5 В (состояние 0), > 11 В (состояние 1)<br>отрицательная логика («приемник»): DI1…DI6 задаваемый логический вход, > 16 В (состояние 0), < 10 В (состояние 1)<br>положительная логика (источник): DI5, DI6 задаваемый импульсный ввод, < 0.6 В (состояние 0), > 2.5 В (состояние 1)
Минимальный коммутируемый ток
релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Физический интерфейс
2-проводн. RS 485 для Modbus последовательн.
Протокол порта обмена данными
Modbus последовательн.
Количество дискретных входов
6
Тип охлаждения
принуд. конвекция
Тип защиты
тепловая защита: двигатель<br>исчезновение фазы двигателя: двигатель<br>тепловая защита: привод<br>превышение температуры: привод<br>сверхток между выходной фазой и землей: привод<br>перегрузка по выходному напряжению: привод<br>защита от короткого замыкания: привод<br>исчезновение фазы двигателя: привод<br>перенапряжение на шине пост. тока: привод<br>повышенное напряжение линии питания: привод<br>повышенное напряжение питания: привод<br>значительное уменьшение напряжения линии питания: привод<br>превышение скорости: привод<br>откл. в цепи управления: привод
Линейный ток
29.4 А в 380 В (нормальная нагрузка)<br>27.7 А в 415 В (нормальная нагрузка)<br>23 А в 380 В (тяжелые условия)<br>21.9 А в 415 В (тяжелые условия)
Длительность выборки
5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход<br>2 мс +/- 0,5 мс (DI1…DI6)задаваемый - дискретный вход<br>5 мс +/- 1 ms (DI5, DI6)задаваемый - импульсный ввод<br>10 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
Кадр передачи
RTU для Modbus последовательн.
Кол-во адресов
1-247 для Modbus последовательн.
Предполагаемый линейный isc
22 кА
Непрерывный выходной ток
31.7 А в 4 kHz для нормальная нагрузка<br>23.5 А в 4 kHz для тяжелые условия
Рабочая высота
<= 1000 м без ухудшения номинальных значений<br>1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Макс. переходной ток
34.9 А в течение 60 с (нормальная нагрузка)<br>35.3 А в течение 60 с (тяжелые условия)
Виброустойчивость
1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Номинальн. частота коммутации
4 kHz
Характеристики окружающей среды
стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3<br>стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Ошибка линеаризации
AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход<br>AQ1, AQ2: +/- 0,2 % для аналоговый выход
Программы ускорения и замедления
S, U или по выбранный заказчиком<br>линейн., задается отдельно, от 0,01 до 9000 с
Торможение до остановки
подачей пост. тока
Разрешение по частоте
дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,012/50 Гц
Макс. коммутируемый ток
релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток<br>релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
Профиль управления асинхронным электродвигателем
переменный стандартный момент<br>режим оптимизированного момента<br>постоянный стандартный момент
Компенсация проскальзывания вала двигателя
может подавляться<br>недоступно для электродвигателей с постоянными магнитами<br>автоматически при любой нагрузке<br>регулируем.
Точность
+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход<br>+/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
Полная мощность
19.9 кВ·А в 415 В (нормальная нагрузка)<br>15.7 кВ·А в 415 В (тяжелые условия)
Серия
Easy Altivar 610
Тип смещения
нет импеданса для Modbus последовательн.
Опциональная карта
слот A: коммуникационная карта, Profibus DP V1<br>слот A: карта расширения дискретных или аналоговых входов-выходов<br>слот A: карты релейных выходов
Вес нетто
7.2 кг
Выходная частота
1.0E-4-0.5 кГц
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Исполнение
стандартное исполнение
Тип продукта
привод с регулируемой частотой вращения
Электрическое соединение
управление, винтовой зажим: 0,5...1,5 мм²<br>со стороны линии, винтовой зажим: 6...16 мм²<br>двигатель, винтовой зажим: 6...16 мм²
Фильтр электромагнитной совместимости
встроенный в соответствии с EN/МЭК 61800-3 категория C3 с 50 м макс. кабель двигателя
Совместимость входа
DI1…DI6: логический вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2<br>DI5, DI6: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68
Способ доступа
ведомый
Тип релейного выхода
задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000 циклы<br>задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 100000 циклы
Тип аналогового выхода
ток, задаваемый программным способом AQ1, AQ2: 0...20 mA, разрешение 10 бит<br>напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
Номер релейного выхода
3
Число фаз сети
3 фазы
Краткое название устройства
ATV610
Количество аналоговых выходов
2
Специальная область применения продукта
вентилятор, насос, компрессор, конвейер
Сопротивление изоляции
> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Исполнение монтажа
устанавливаемый в шкафу
Стандарты
EN/IEC 61800-3<br>среда 2 категория C3 EN/IEC 61800-3<br> EN/IEC 61800-5-1<br> МЭК 60721-3
Относительная влажность
5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды
-15-45 °C (без ухудшения номинальных значений)<br>45-60 °C (с понижающим коэффициентом)
Степень защиты ip
IP20
Сертификаты
REACH
Тип подключения
AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит<br>AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит<br>AI2, AI3 ПО-настраиваемые температурный датчик или датчик уровня воды
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Количество аналоговых входов
3
Время обновления
релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Питание
внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В), <1.25 мА, тип защиты: защита от перегрузки и короткого замыкания<br>внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания
Скорость передачи
4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4<br>невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5<br>проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Мощность двигателя, квт
15 кВт для нормальная нагрузка<br>11 кВт для тяжелые условия
Изоляция
между зажимами питания и управления
Тип разъема
1 RJ45 (на выносном графическом терминале) для Modbus последовательн.
Маркировка
CE
Локальная индикация
локальная диагностика: 2 светодиода<br>состояние встроенной связи: 1 светодиод (желтый)<br>состояние коммуникационного модуля: 2 светодиода (двухцветный)<br>наличие напряжения: 1 светодиод (красный)
