Артикул:
LV432775

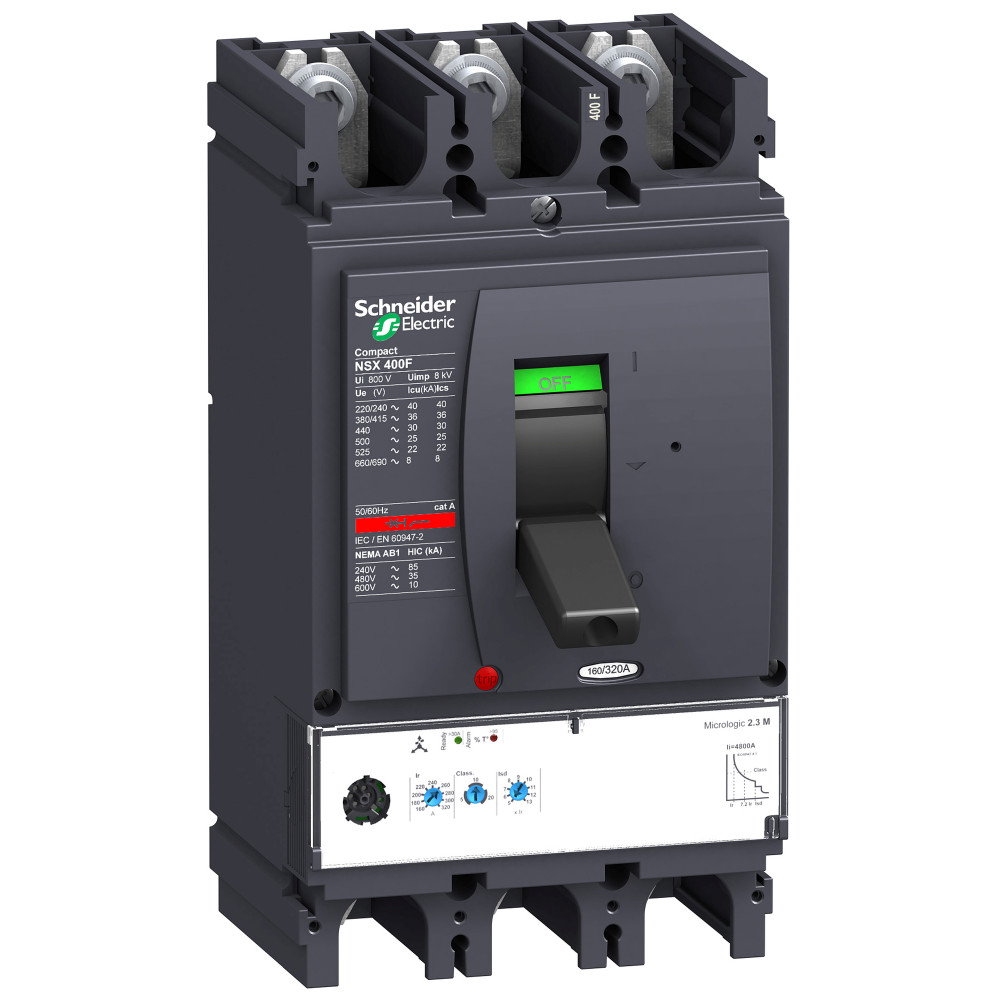

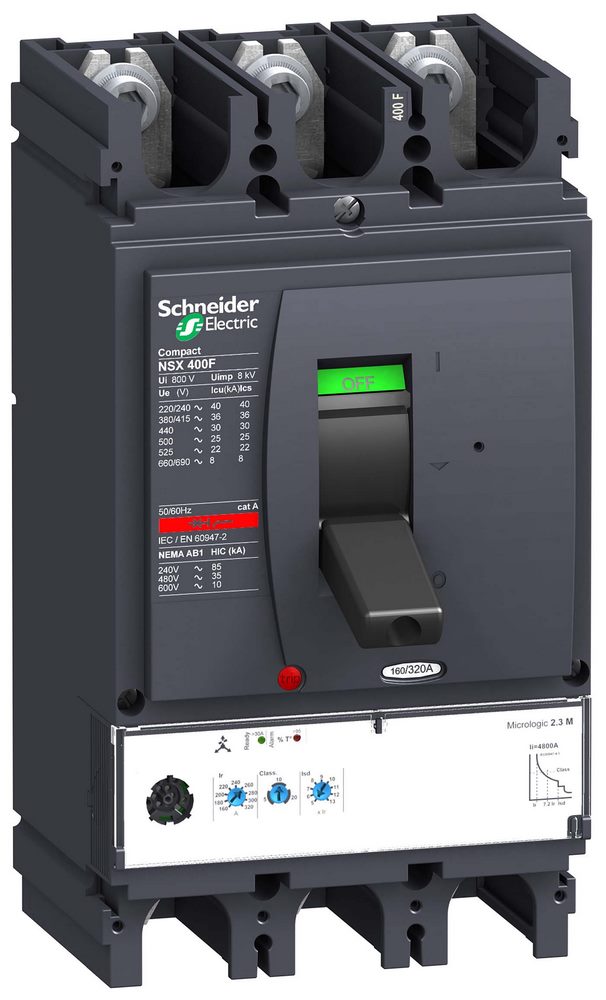

Автоматический выключатель Compact NSX400F Schneider Electric, 3P3d
- номинальный ток 320 А
- Icu = 36 кА 380/415 В
- Ics=100% Icu
- с электронным расцепителем Micrologic 2.3-M (защита электродвигателей LSOI)
- ШхВхГ - 160x290x150 мм
- исполнение - стационарный
- монтаж - на DIN-рейке или плате.
Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство.
Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.
Галерея
1/6
—
Габариты
Ширина
140 мм
Высота
255 мм
Глубина
110 мм
Характеристики
Страна производства
Франция
Тип управления
рычаг управления
Класс срабатывания для двигателя
20<br>5<br>10
Дополнительная защита двигателя
небаланс фаз
Класс защиты от поражения электрическим током
класс II
Тип защиты
защита от перегрузки (с длительной выдержкой времени)<br>защита от короткого замыкания с фиксированной задержкой<br>мгновенная защита от короткого замыкания
Рабочая высота
0...2000 м без ухудшения рабочих характеристик<br>2000 m...5000 m с ухудшением рабочих характеристик
Номинальный ток расцепителя
320-320 А в 65 °C
Серия
ComPact NSX400...630<br>Compact
Код совместимости
NSX400
Вес нетто
6.05 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
автоматический выключатель
Наименование продукта
Compact NSX
Описание полюсов
3P
Область применения
двигатель
Краткое название устройства
NSX400F
Количество слотов
6 разъемы
Исполнение монтажа
Стационарный
Стандарты
EN/IEC 60947
Относительная влажность
0-95 %
Рабочая температура окружающей среды
-25-70 °C
Степень защиты ip
IP40 в соответствии с МЭК 60529
Сертификаты
CCC<br>EAC<br>морское исполнение
Температура окружающей среды при хранении
-50-85 °C
Степень ударостойкости ik
IK07 в соответствии с IEC 62262
Степень загрязнения
3 в соответствии с IEC 60664-1
Тип сети
переменный ток
Категория применения
категория А
Отключающая способность
40 кА Icu в 220/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>85 кА в 240 В переменный ток 50/60 Гц в соответствии с UL 508<br>25 кА Icu в 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>36 кА Icu в 380/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>10 кА Icu в 660/690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>35 кА в 480 В переменный ток 50/60 Гц в соответствии с UL 508<br>20 кА в 600 В переменный ток 50/60 Гц в соответствии с UL 508<br>20 кА Icu в 525 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>30 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>F 36 кА 415 V переменный ток
Соответствие требованиям по изоляции
да в соответствии с EN/IEC 60947-2
Технология расцепителя
электронный
Монтажная опора
задняя монтажная панель
[ue] номинальное рабочее напряжение
690 В переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
800 В переменный ток 50/60 Гц
[in] номинальный ток
320 А в 65 °C
Частота сети
50/60 Гц
Механическая износостойкость
15000 циклы
Защита от замыкания на землю
Без
[ics] номинальная рабочая отключающая способность
40 кА в 220/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>36 кА в 380/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>10 кА в 660/690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>10 кА в 525 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>25 кА в 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>30 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Электрическая износостойкость
3000 циклы в 690 В In<br>6000 циклы в 690 В In/2<br>6000 циклы в 440 V In<br>12000 циклы в 440 V In/2
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Категория перенапряжения
Класс II
Описание защищенных полюсов
3t
Наименование расцепителя
Micrologic 2.3 M
Защитные функции блока управления
LSoI
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
Диапазон уставок мгновенной защиты типа ii
фиксированный
Диапазон длительных задержек срабатывания
160...320 A
Тепловая память
20 минут до и после срабатывания
Межполюсный шаг
45 мм
[tr] регулируемая уставка времени защиты от перегрузки
10-10 с в 7,2 x Ir 10<br>120-120 с в 1,5 x Ir 5<br>20-20 с в 7,2 x Ir 20<br>240-240 с в 1,5 x Ir 10<br>26-26 с в 6 x Ir 20<br>480-480 с в 1,5 x Ir 20<br>5-5 с в 7,2 x Ir 5<br>13.5-13.5 с в 6 x Ir 10<br>6.5-6.5 с в 6 x Ir 5
Тип уставки времени срабатывания защиты при коротком замыкании
фиксированный
Уставка тока ir защиты с длительной выдержкой времени
9 регулируемых настроек
Локальная индикация
Готов к использованию: flashing LED (зеленый)<br>temperature over set point: светодиод "95 % Ith" (красный)
[isd] уставки тока срабатывания при коротком замыкании
5...13 x Ir
Уставка тока мгновенного срабатывания
4800 A
Диапазон уставок защиты от короткого замыкания [isd]
9 регулируемых настроек
