Артикул:
GV2L08

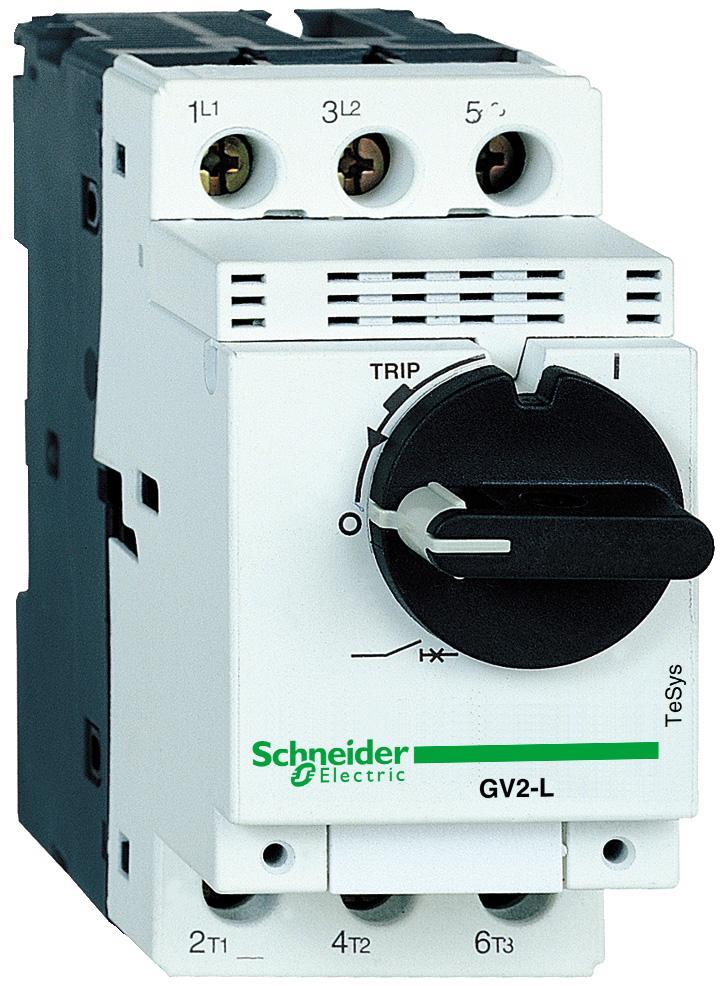

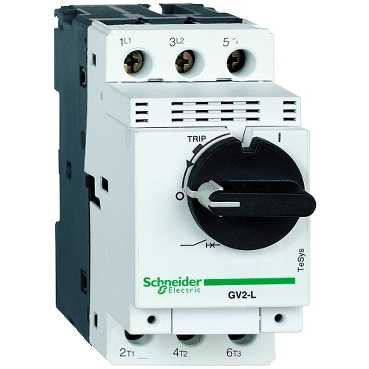

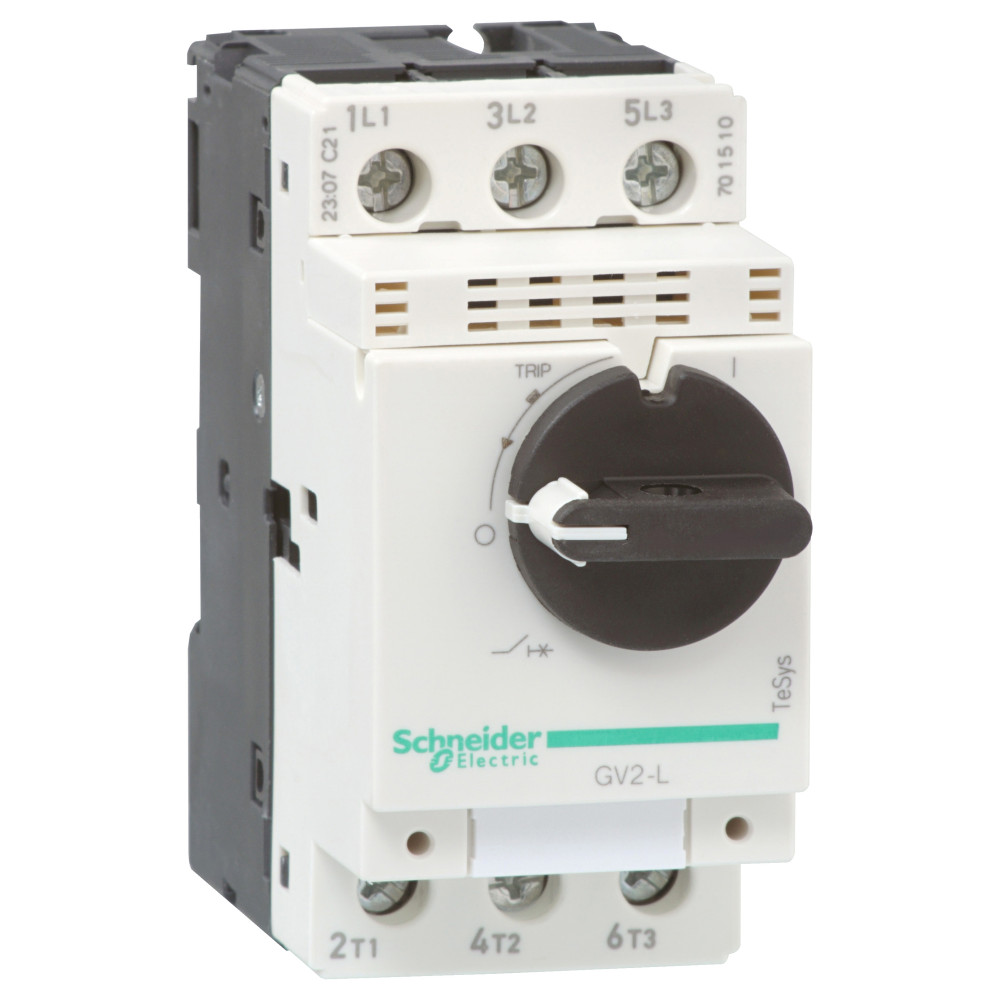

Автоматический выключатель GV2 серии TeSys Schneider Electric с электромагнитным расцепителем
- 3-полюсный
- номинальный ток 4 А
- уставка защиты от КЗ Ii = 51 А( - 20%)
- монтаж - на рейку или монтажную плату
- способ управления - поворотная рукоятка
- крепление - винтовые зажимы
- ВхШхГ - 89х45х66 мм.
Автоматические выключатели GV2 применяются в сетях до 690 В и обеспечивают защиту электродвигателей от коротких замыканий.
Галерея
1/6
—
Габариты
Вес
0.33 кг
Ширина
45 мм
Высота
89 мм
Глубина
97 мм
Характеристики
Страна производства
Франция
Максимальная частота коммутации
40 цикл/ч
Механическая стойкость
удары: 30 g (ном.) в соответствии с IEC 60068-2-27<br>вибрации: 5 g (ном.), 5...150 Гц в соответствии с IEC 60068-2-6
Рабочее положение
любое положение
[icu] номинальная предельная наибольшая отключающая способность (на к.з.)
100 % в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 % в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 % в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 % в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ток срабатывания электромагнитного расцепителя
51-51 А
Мощность, рассеиваемая одним полюсом
1.8 Вт
Стандартное применение
непрерывная в соответствии с IEC 60947-4-1
Прямой разъем
без
Рабочая высота
0...2000 м
Серия
TeSys
Код совместимости
GV2L
Способ установки
35 мм симметричная DIN-рейка: закреплены<br>панель: привинченный (with 2 x M4 screws)
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
N/A
Директива ec rohs
Соответствует
Тип продукта
выключатель
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наименование продукта
TeSys GV2
Описание полюсов
3P
Область применения
двигатель
Краткое название устройства
GV2L
Момент затяжки
1.7 Н-м в винтовой зажим
Соединения – клеммы
винтовой зажим 2 кабель(и) 1-6 мм² жесткий кабель<br>винтовой зажим 2 кабель(и) 1.5-6 мм² гибкий без наконечника<br>винтовой зажим 2 кабель(и) 1-4 мм² гибкий с кабельным наконечником
Защитное исполнение
TH
Стандарты
EN/IEC 60947-2<br>EN/IEC 60947-4-1<br>CSA C22.2 No 60947-4-1<br>UL 60947-4-1
Рабочая температура окружающей среды
-20-60 °C
Степень защиты ip
IP20 в соответствии с IEC 60529
Сертификаты
IECEE CB Scheme<br>UL<br>CSA<br>CCC<br>EAC<br>RINA<br>LROS (Lloyds register of shipping)<br>DNV-GL<br>BV
Температура окружающей среды при хранении
-40-80 °C
Тип сети
переменный ток
Категория применения
категория А в соответствии с IEC 60947-2<br>AC-3 в соответствии с IEC 60947-4-1
Отключающая способность
100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 кА Icu в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>4 кА Icu в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Соответствие требованиям по изоляции
Да в соответствии с IEC 60947-1
Технология расцепителя
магнитный
Серия продукта
TeSys GV2
[ue] номинальное рабочее напряжение
690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[ui] номинальное напряжение изоляции
690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[in] номинальный ток
4 А
Частота сети
50/60 Гц в соответствии с IEC 60947-2
Механическая износостойкость
100000 циклы
Тип привода
поворотная ручка
Электрическая износостойкость
100000 циклы для AC-3 в 415 V
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947-2
Степень защиты ik
IK04
Регламент reach
Содержание особо опасных веществ превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP121004EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Мощность двигателя, квт
1.1-1.1 кВт в 400/415 V переменный ток 50/60 Гц<br>1.5-1.5 кВт в 400/415 V переменный ток 50/60 Гц<br>1.5-1.5 кВт в 500 V переменный ток 50/60 Гц<br>3-3 кВт в 690 V переменный ток 50/60 Гц
Огнестойкость
960 °C в соответствии с IEC 60695-2-1
