Артикул:

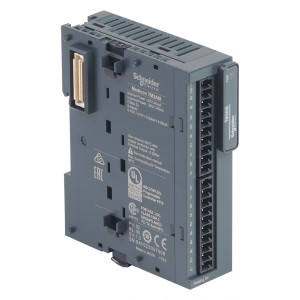

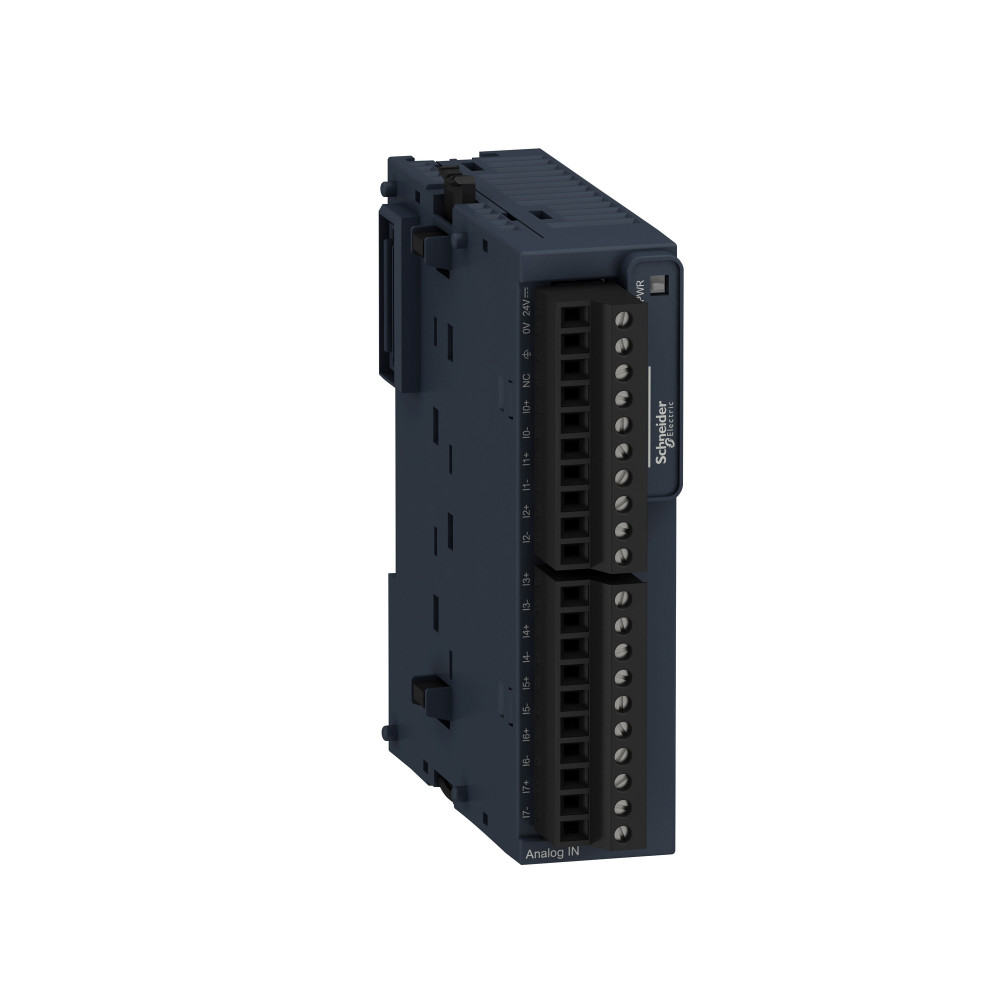

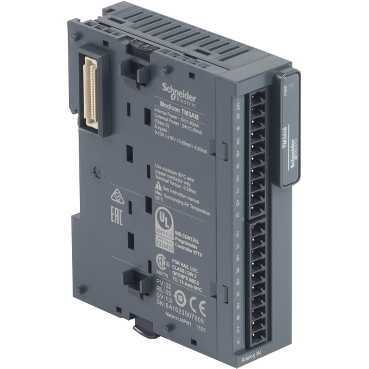

TM3AI8
Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применения: Человеко-машинные интерфейсы и системы для управления насосами
Галерея
1/4
—
Габариты
Вес
0.11 кг
Ширина
23.6 мм
Высота
90 мм
Глубина
70 мм
Характеристики
Страна производства
Япония
Номинальное напряжение питания [us]
24 В пост. ток
Стойкость к кратковременным исчезновениям напряжения питания
10 мс
Высота хранения
0-3000 м
Тип кабеля
кабель со скрученными экранированными парами <30 м для вход цепь
Значение младшего значащего бита
2.44 мВ 0...10 Vнапряжение<br>4.88 мВ - 10...10 Внапряжение<br>4.88 мкА 0...20 mAток<br>3.91 мкА 4...20 mAток
Длительность выборки
1 мс
Время преобразования
1 мс + 1 мс через канал + 1 время цикла
Виброустойчивость
3,5 мм в 5-8.4 Гц в DIN-рейка<br>3 gn в 8.4-150 Гц в DIN-рейка
Ударопрочность
15 gn для 11 мс
Стойкость к магнитным полям
30 A/м в соответствии с EN/IEC 61000-4-8
Стойкость к наведенным помехам
10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6<br>3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
Электромагнитное излучение
излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011<br>излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Допустимая длительная перегрузка
13 V, тип аналогового входа: напряжение<br>40 mA, тип аналогового входа: ток
Нелинейность
+/- 0,2 % полной шкалы
Перекрестный
<= 1 LSB
Номер аналогового входа
8
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1402009EN
Стойкость к электростатическому разряду
8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
модуль аналогового ввода
Стойкость к коммутационным помехам
1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)
Электрическое соединение
10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов и питания<br>10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Отклонение ном. характеристик в зависимости от температуры
+/- 0.01 %FS/°C
Повторяемость позиционирования
+/-0,5 % полной шкалы
Потребляемый ток
40 мА в 5 V пост. ток через разъем шины полная нагрузка<br>35 мА в 5 V пост. ток через разъем шины режим холостого хода<br>30 мА в 24 В пост. ток через внешнее питание режим холостого хода<br>40 мА в 24 В пост. ток через внешнее питание полная нагрузка
Стандарты
EN/IEC 61131-2<br>EN/МЭК 61010-2-201
Относительная влажность
10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при хранении)
Степень защиты ip
IP20
Высота над уровнем моря
0...2000 м
Температура окружающей среды при хранении
-25-70 °C
Выдерживаемая импульсная помеха
1 кВ блок питания общий режим в соответствии с EN/IEC 61000-4-5<br>0.5 кВ блок питания дифференциальн. режим в соответствии с EN/IEC 61000-4-5<br>1 кВ вход общий режим в соответствии с EN/IEC 61000-4-5
Тип подключения
ток 4...20 mA<br>ток 0...20 mA<br>напряжение 0...10 V<br>напряжение - 10...10 В
Разрешение аналогового входа
12 бит<br>11 бит + знак
Степень загрязнения
2
Температура окружающей среды
-10-55 °C горизонтальная утановка<br>-10-35 °C вертикальная установка
Входной импеданс
<= 50 Ohm ток<br>>= 1 МОм напряжение
Абсолютная погрешность измерения
+/- 1 % полной шкалы<br>pitch 5.08 mm в 25 °C
Серия продукта
Modicon TM3
Монтажная опора
top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответствии с IEC 60715<br>на плате или на панели с помощью монтажного комплекта
Стойкость к электромагнитным полям
10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3<br>1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Пределы напряжения питания
20.4-28.8 В
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1402009EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
Совместимость серий продукта
Modicon M251<br>Modicon M241<br>Modicon M221
Изоляция
между входом и питанием в 1500 В переменный ток<br>между входом и внутренней логикой в 500 В переменный ток
Маркировка
CE
Локальная индикация
PWR: 1 светодиод (зеленый)
