Артикул:
LV430629

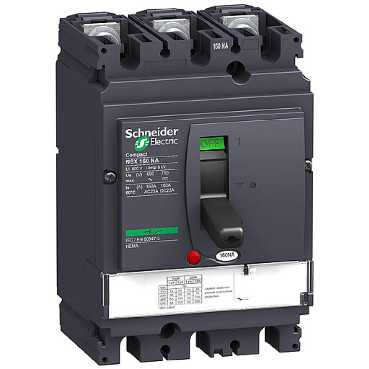

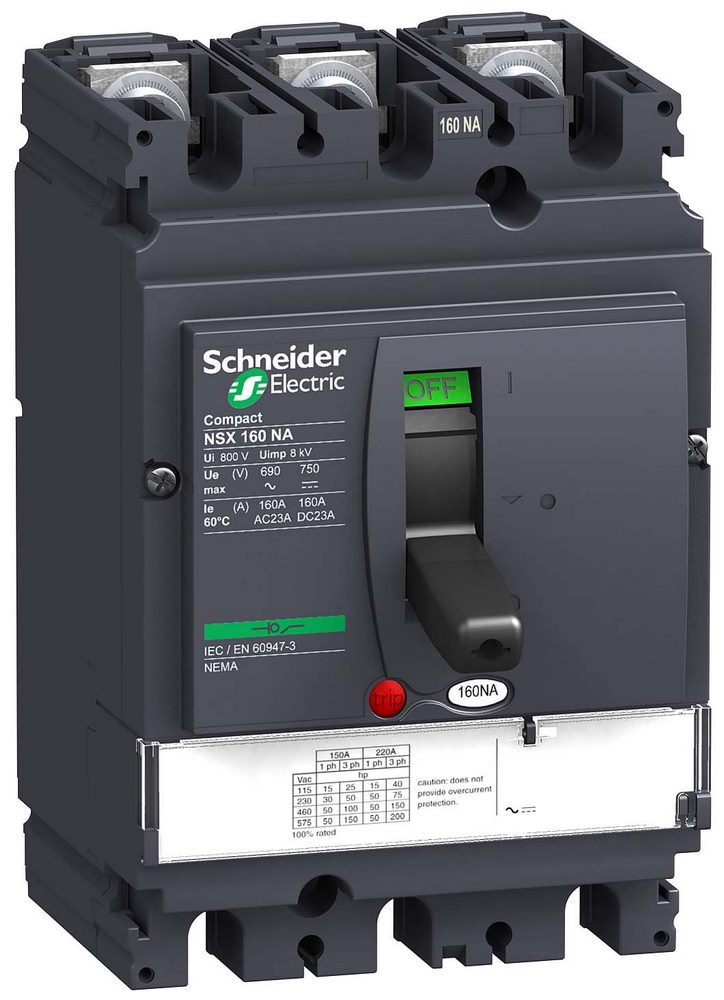

Выключатель-разъединитель Compact NSX160NA Schneider Electric, 3P, номинальный ток 160 А, ШхВхГ - 116x192x142 мм
- стационарный, монтаж - на плате.
Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство.
Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.
Галерея
1/6
—
Габариты
Ширина
105 мм
Высота
161 мм
Глубина
86 мм
Характеристики
Страна производства
Польша
Тип управления
тумблер
Шаг соединения
35 мм
Класс защиты от поражения электрическим током
класс II
Наименование выключателя-разъединителя
Compact NSX160NA
Видимый разрыв
нет
[icm] номинальная включающая способность (на кз)
330 кА с вышестоящим автоматическим выключателем для защиты<br>3.6 кА выключатель-разъединитель
Серия
NSX100...250<br>Compact
Код совместимости
NSX160
Вес нетто
1.8 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
выключатель-разъединитель
Наименование продукта
Compact NSX
Описание полюсов
3P
Краткое название устройства
Compact NSX160NA
Исполнение монтажа
стационарный
Стандарты
EN/IEC 60947<br>UL 508
Рабочая температура окружающей среды
-35-70 °C
Степень защиты ip
IP40 в соответствии с МЭК 60529
Сертификаты
EAC<br>CCC
Температура окружающей среды при хранении
-55-85 °C
Степень ударостойкости ik
IK07 в соответствии с МЭК 62262
Степень загрязнения
3 в соответствии с IEC 60664-1
Тип сети
постоянный ток<br>Переменный ток
Соответствие требованиям по изоляции
да в соответствии с EN 60947-3<br>да в соответствии с МЭК 60947-3
Код отключающей способности
NA
Монтажная опора
задняя монтажная панель
[ue] номинальное рабочее напряжение
690 V Переменный ток 50/60 Гц в соответствии с МЭК 60947-3<br>750 V постоянный ток 3 полюса последовательно в соответствии с МЭК 60947-3<br>500 V постоянный ток 2 полюса последовательно в соответствии с МЭК 60947-3<br>250 В постоянный ток 1 полюс в соответствии с МЭК 60947-3
[ui] номинальное напряжение изоляции
800 В Переменный ток 50/60 Гц в соответствии с МЭК 60947-3
[in] номинальный ток
160 А
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
40000 циклы в соответствии с МЭК 60947-3
Электрическая износостойкость
AC-22A: 10000 циклы 250 В постоянный ток In/2 (1 полюс) в соответствии с МЭК 60947-3<br>AC-22A: 5000 циклы 500 В постоянный ток In (2 полюса последовательно) в соответствии с МЭК 60947-3<br>AC-23A: 10000 циклы 250 В постоянный ток In/2 (1 полюс) в соответствии с МЭК 60947-3<br>AC-23A: 5000 циклы 500 В постоянный ток In (2 полюса последовательно) в соответствии с МЭК 60947-3<br>AC-22A: 10000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3<br>AC-22A: 15000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3<br>AC-22A: 30000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3<br>AC-22A: 5000 циклы 690 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3<br>AC-23A: 10000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3<br>AC-23A: 15000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3<br>AC-23A: 30000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3<br>AC-23A: 5000 циклы 690 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3
[up] номинальное импульсное выдерживаемое напряжение
8 кВ в соответствии с МЭК 60947-3
[ie] номинальный рабочий ток
AC-22A: 160 А Переменный ток 50/60 Гц 220...690 В<br>AC-23A: 160 А Переменный ток 50/60 Гц 220...690 В<br>DC-22A: 160 А постоянный ток 250 В 1 полюс<br>DC-22A: 160 А постоянный ток 500 V 2 полюса последовательно<br>DC-23A: 160 А постоянный ток 250 В 1 полюс<br>DC-23A: 160 А постоянный ток 500 V 2 полюса последовательно
[ith] условный тепловой ток на открытом воздухе
160 А в 60 °C
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
[icw] номинальный кратковременно выдерживаемый ток
0.96 кА в течение 20 с в соответствии с МЭК 60947-3<br>2.5 кА в течение 1 с в соответствии с МЭК 60947-3<br>2.5 кА в течение 3 с в соответствии с МЭК 60947-3
