Артикул:
RM17TG20

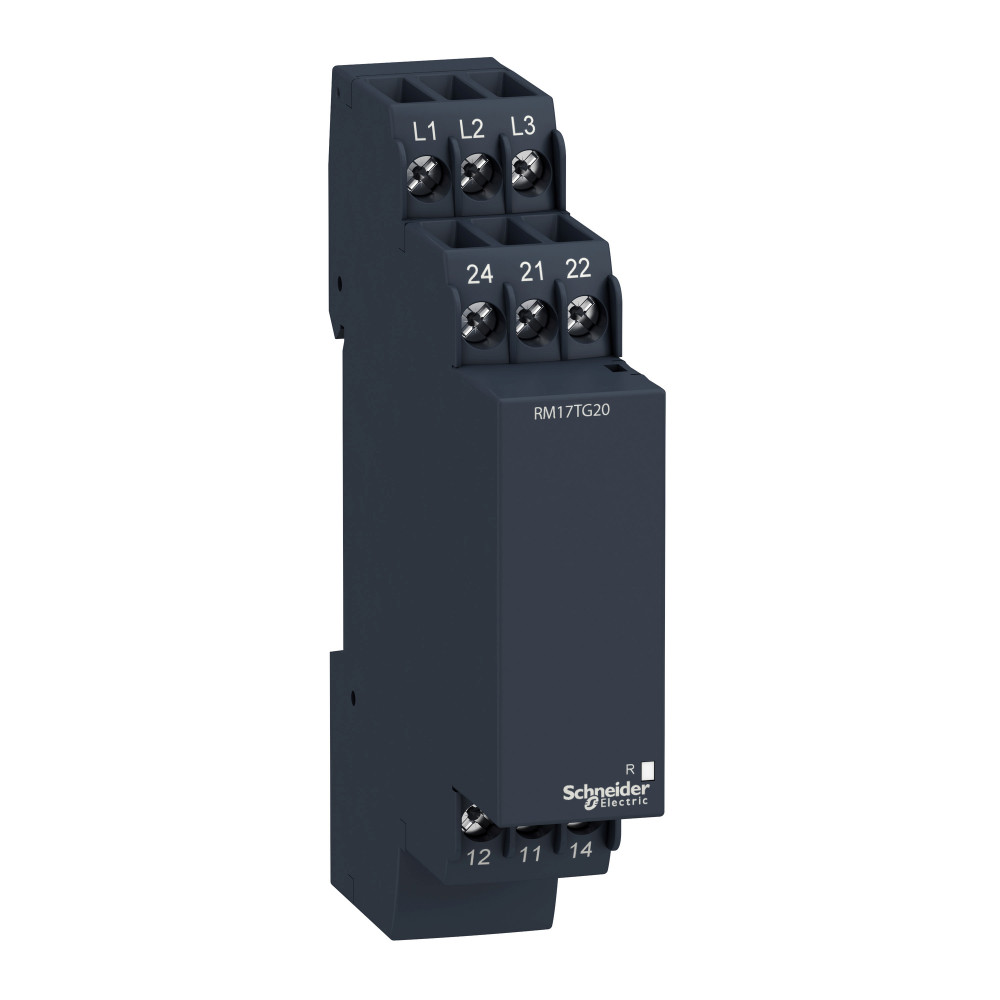

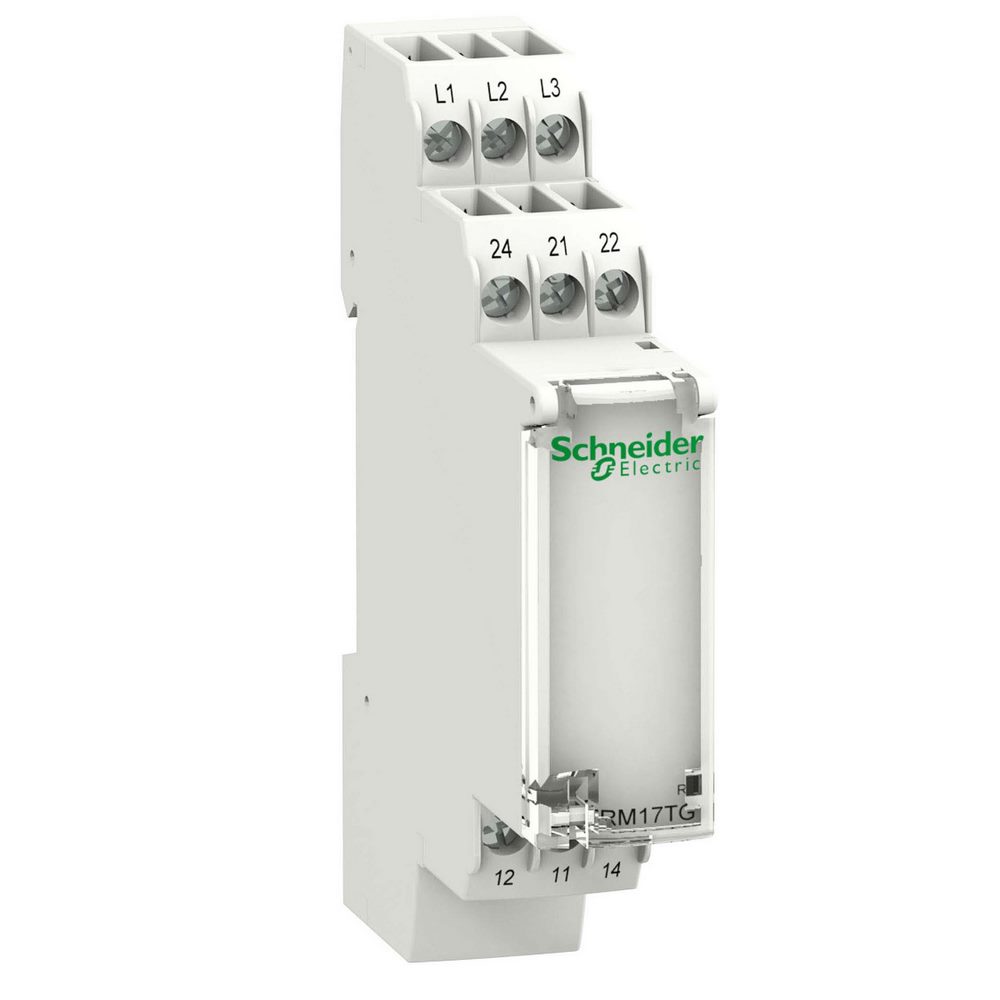

Реле контроля чередования обрыва фаз 183-484В. серия продукта: Harmony Control
- тип устройства или его аксессуаров: модульные реле измерения и реле управления
Применения продукта: для 3-фазного питания на RM17TG
- параметры: асимметрия, порядок чередования фаз
- коммутационная способность, В·А: 1250 В·А
Преимущества: Аппараты семейства Harmony просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Harmony обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
Галерея
1/6
—
Габариты
Вес
0.13 кг
Ширина
17.5 мм
Характеристики
Страна производства
Индонезия
Время срабатывания
<= 130 мс (в случае неисправности)
Рабочее положение
любое положение без ухудшения номинальных значений
Минимальный коммутируемый ток
10 мА в 5 V постоянный ток
Виброустойчивость
0,35 мм (частота= 5-57.6 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 57.6-150 Гц) в соответствии с IEC 60255-21-1
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60255-21-1
Макс. коммутируемое напряжение
250 В переменный ток<br>250 В постоянный ток
Потребляемая мощность (ва)
0-22 В·А в 400 В переменный ток 50 Гц
Директивы
73/23/EEC — директива о низковольтном оборудовании<br>89/336/EEC - электромагнетическое соответствие
Код совместимости
RM17
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1504008EN
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Диапазон измерения
208...480 V напряжение переменный ток
Тип продукта
модульные реле измерения и управления
Параметры, контролируемые реле
асимметрия<br>порядок чередования фаз
Коммутационная способность, в·а
1250 В·А
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Тип задержки
без
Тип релейной защиты
реле управления
Наименование релейной защиты
RM17TG
Рабочая частота
<= 360 операций/час полная нагрузка
Выходные контакты
2 переключающ.
Задержка пуска после включения питания
650 мс
Материал корпуса
самозатухающий пластик
Момент затяжки
0.6-1 Н-м в соответствии с IEC 60947-1
Частота тока цепи управления
50...60 Hz +/- 10 %
Напряжение испытания изоляции
2 кВ переменный ток 50 Гц, 1 мин.
Импульс напряжения без поглощения мощности
4 кВ
Номинальный выходной ток
5 А
Специальная область применения продукта
для 3-фазного питания
Пределы напряжения измерения
183-528 В переменный ток
Соединения – клеммы
винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель без наконечника<br>винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель без наконечника<br>винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) гибкий с кабельным наконечником<br>винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником
Сопротивление изоляции
> 500 МОм в 500 V постоянный ток в соответствии с IEC 60255-5<br>> 500 МОм в 500 V постоянный ток в соответствии с IEC 60664-1
Стандарты
EN/МЭК 60255-1
Относительная влажность
95-95 % в 55-55 °C в соответствии с IEC 60068-2-30
Рабочая температура окружающей среды
-20-50 °C
Степень защиты ip
IP20 в соответствии с IEC 60529 (зажимы)<br>IP30 в соответствии с IEC 60529 (корпус)
Сертификаты
ГОСТ<br>C-Tick<br>UL<br>CSA<br>GL
Температура окружающей среды при хранении
-40-70 °C
Степень загрязнения
3 в соответствии с IEC 60664-1
Категория применения
AC-12 в соответствии с IEC 60947-5-1<br>AC-13 в соответствии с IEC 60947-5-1<br>AC-14 в соответствии с IEC 60947-5-1<br>AC-15 в соответствии с IEC 60947-5-1<br>DC-12 в соответствии с IEC 60947-5-1<br>DC-13 в соответствии с IEC 60947-5-1
Серия продукта
Zelio Control
Монтажная опора
35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715
[ui] номинальное напряжение изоляции
400 В в соответствии с IEC 60664-1
Механическая износостойкость
30000000 циклы
Электрическая износостойкость
10000 циклы
Категория перенапряжения
III в соответствии с IEC 60664-1
Пределы напряжения питания
183-484 В пер. ток
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1504008EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Порог обнаружения напряжения
< 100 V переменный ток
Диапазон напряжения
183...484 V
Электромагнитная совместимость
стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4<br>стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3<br>стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2
Данные о безопасности и надежности
B10d = 850000<br>MTTFd = 924.6 лет
Частота
50/60 Hz +/- 10 %
Маркировка
CE
Локальная индикация
реле ON: светодиод (желтый)
Пределы напряжения цепи управления
- 12 % + 10 % Un
