Артикул:
CAD32BL

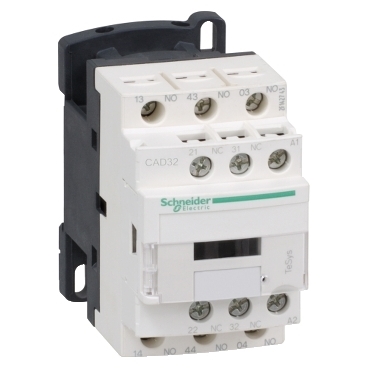

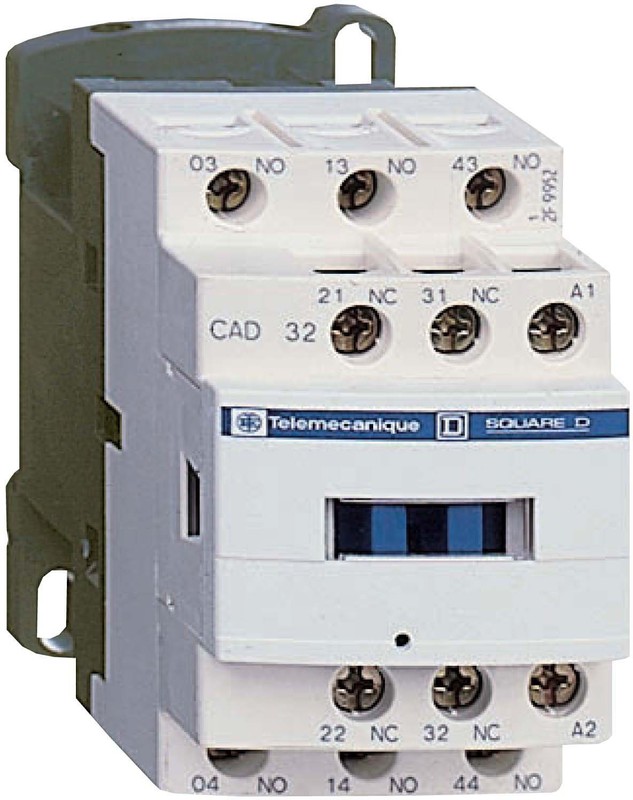

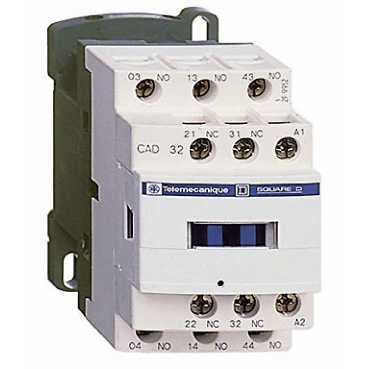

Промежуточное реле 3НО+2НЗ,24В постоянный ток с пониженным током. диапазон: TeSys
- наименование изделия: TeSys CAD
- тип устройства или его аксессуаров: реле управления
- краткое название устройства: CAD
- Применение контактора: цепь управления.
Галерея
1/5
—
Габариты
Ширина
45 мм
Высота
77 мм
Глубина
93 мм
Характеристики
Страна производства
Франция
Время работы
65...88 мс включение катушки замыкание Н.О. контакта<br>14...25 мс отключение катушки и размыкание Н.О. контакта<br>57...77 мс отключение катушки и размыкание Н.О. контакта<br>28...42 мс отключение катушки и замыкание Н.З. контакта
Минимальное коммутируемое напряжение
17 В
Максимальная частота коммутации
180 цикл/м
[ith] условный тепловой ток на открытом возду
10 А в <60 °C
Механическая стойкость
удары реле управления разомкнуто: 10 ГН в течении 11 мс в соответствии с IEC 60068-2-27<br>удары реле управления замкнуто: 15 ГН в течении 11 мс в соответствии с IEC 60068-2-27<br>вибрации реле управления разомкнуто: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>вибрации реле управления замкнуто: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Пусковая мощность, вт
2.4-2.4 Вт 20 °C)
Потребляемая мощность при удержании, вт
2.4-2.4 Вт в 20 °C
Время без перекрытия
1.5 мс при подаче напряжения между НЗ и НО контактом<br>1.5 мс при снятии напряжения между НЗ и НО контактом
Конфигурация главных контактов
3 Н.О. + 2 Н.З.
[icw] номинальный кратковременно допустимый ток
100 А - 1 с<br>120 А - 500 мс<br>140 А - 100 мс
Минимальный коммутируемый ток
5 мА
Рабочая высота
0...3000 м
Постоянная времени
40 мс
Серия
реле управления TeSys D<br>TeSys<br>TeSys Deca
Код совместимости
CAD
Вес нетто
0.58 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
реле управления
Наименование продукта
TeSys CAD
Краткое название устройства
CAD
Момент затяжки
1.2 Н·м - винтовой зажим - с помощью отвертки Philips No 2<br>1.2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>1.2 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Соединения – клеммы
винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника<br>винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником<br>винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником<br>винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника<br>винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
Сопротивление изоляции
> 10 МОм
Способ монтажа
монтаж на панель<br>рейка
Защитное исполнение
TH в соответствии с IEC 60068
Стандарты
BS 4794<br>EN 60947-5<br>IEC 60947-5-1<br>NF C 63-140<br>VDE 0660<br>IEC 60335-1
Рабочая температура окружающей среды
-40-60 °C<br>60-70 °C с ухудшением рабочих характеристик
Степень защиты ip
IP2x в соответствии с VDE 0106
Сертификаты
UL<br>CSA<br>UKCA
Температура окружающей среды при хранении
-60-80 °C
Категория применения
AC-15<br>DC-13<br>AC-14
[ue] номинальное рабочее напряжение
<= 690 V Переменный ток 25...400 Hz
[ui] номинальное напряжение изоляции
600 В UL сертифицированный<br>600 В CSA сертифицированный<br>690 В в соответствии с IEC 60947-5-1
Механическая износостойкость
30 млн. циклов
[up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с ГОСТ IEC 60947
Напряжение цепи управления
24 В пост. ток
Соответствующий номинал предохранителя
10 А gG в соответствии с IEC 60947-5-1
Применение контактора
цепь управления
Тип цепи управления
пост. ток низкое потребление
Номинальная включающая способность irms
140 А Переменный ток в соответствии с IEC 60947-5-1<br>250 А Постоянный ток (DC) в соответствии с IEC 60947-5-1
Пределы напряжения цепи управления
0,1...0,25 Uc -40-70 °C отпускание Постоянный ток (DC)<br>0,7...1,25 Uc -40-60 °C находится в состоянии работы Постоянный ток (DC)<br>1...1.25 Uc 60-70 °C находится в состоянии работы Постоянный ток (DC)
