Артикул:
A9XMSB11

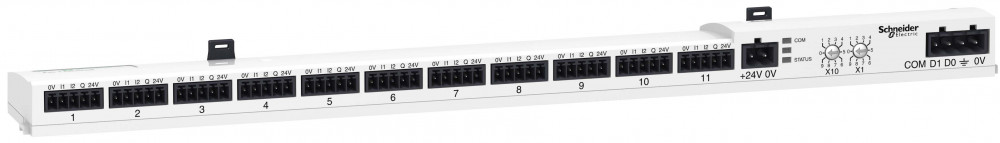

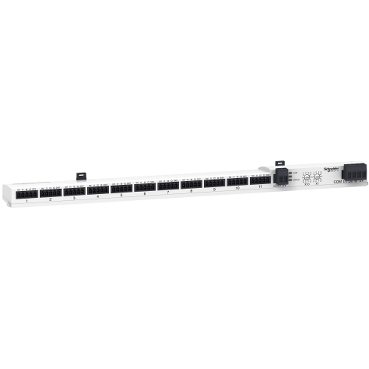

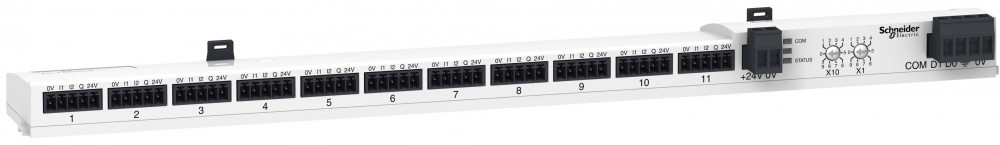

Интерфейс связи Acti 9 Smartlink (+разъем Modbus,питания 24В,креп. Multiclip 80)
Галерея
1/8
—
Габариты
Ширина
359 мм
Высота
22.5 мм
Глубина
42 мм
Характеристики
Страна производства
Франция
Оборудование в комплекте
комплект из 1 шт. bus connector<br>комплект из 1 шт. power supply connector<br>Комплект из 2 шт. locking clips
Группа каналов
1 группа из 11 цифровых каналов
Служба обмена данными
Modbus вспомогательное устройство для RS485
Номинальное напряжение сети
24 В Постоянный ток (DC) +/- 20 %
Подключенные вспомогательные устройства
up to 11 wired devices
Web-сервер
совместимость с контроллером BMS
Максимальный ток источника питания
1.5 А
Веб-службы
веб-страница
Местоположение подключения
спереди
Тип настройки
Адрес Modbus 01...99 для Адресные энкодеры<br>сброс для Адресные энкодеры<br>сброс для Вставной дополнительный источник питания
Вх/вых., специализированные согласно приложению
Общий счетчик импульсов<br>импульсный преобразователь
Тип защиты
защита от короткого замыкания для аналоговый вход<br>от обратной полярности для Вспом. питание<br>от обратной полярности для вход<br>Защита максимального напряжения в 33 В Постоянный ток (DC) для дискретный выход
Сброс
Сброс заводских настроек в лицевая панель
Тип вх/вых.
2 входа + 1 выход на цифровой канал
Тип входа
приемник тока для Дискретный вход, 24 В Постоянный ток (DC) +/- 20 % в 2.5 мА
Максимальный постоянный ток
5 мА для Дискретный вход
Постоянная времени электронного фильтра
2 мс из сост. 0 в сост. 1
Тип выхода
Текущий источник логической схемы: 24 В - Постоянный ток (DC) - 100 мА
Макс. пусковой ток
0.5 А для дискретный выход<br>3 А для Блок питания
Монтажное положение
горизонтально и вертикально На DIN-рейку
Мощность зажимного соединения
2 x 0.25 мм² для кабель со скрученными экранированными парами, гибкий С кабельным наконечником для Коммуникационная шина<br>2 x 0.25 мм² для кабель со скрученными экранированными парами, гибкий Без наконечника для Коммуникационная шина<br>2 x 0.25 мм² для кабель со скрученными экранированными парами, жесткий С кабельным наконечником для Коммуникационная шина<br>2 x 0.25 мм² для кабель со скрученными экранированными парами, жесткий Без наконечника для Коммуникационная шина<br>1 x 0.5...1 x 1.5 мм², гибкий С кабельным наконечником для Управление<br>1 x 0.5...1 x 1.5 мм², гибкий Без наконечника для Управление<br>1 x 0.5...1 x 1.5 мм², жесткий С кабельным наконечником для Управление<br>1 x 0.5...1 x 1.5 мм², жесткий Без наконечника для Управление<br>2 x 0,2...2 x 1,5 мм², гибкий С кабельным наконечником для Цепь питания<br>2 x 0,2...2 x 1,5 мм², гибкий Без наконечника для Цепь питания<br>2 x 0,2...2 x 1,5 мм², жесткий С кабельным наконечником для Цепь питания<br>2 x 0,2...2 x 1,5 мм², жесткий Без наконечника для Цепь питания
Тип сети обмена данными
RS485 Modbus RTU ведомый SUB-D 9 9.6...19.2 кбод
Максимально падение напряжение
<1 В в состоянии "1" дискретный выход
Стойкость к кратковременным исчезновениям
10 мс
Интерфейс для конфигурирования при вводе в
ECOREACH<br>web-страница
Рабочая высота
0...2000 м
Виброустойчивость
1 gn, амплитуда = 3.5мм (f = 5-300 Гц)10 циклов в соответствии с EN/IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с IEC 60068-2-27
Характеристики окружающей среды
коррозионный 3C2 в соответствии с МЭК 60721-3-3<br>соляной туман 2 в соответствии с МЭК 60068-2-52
Серия
Acti 9<br>Acti 9
Код совместимости
Acti 9 Sмartlink
Совместимость продукта
дискретн. вход и выход<br>измеритель импульсного выхода
Вес нетто
195 г
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
интеллектуальный модуль связи
Наименование продукта
Acti 9 Sмartlink
Область применения
управление нагрузкой<br>мониторинг остояния выключателя<br>Измерение энергии E
Краткое название устройства
Smartlink Modbus
Шаг 9 мм
0 Полезный
Сегмент рынка
Жилищный сектор<br>Малые коммерческие предприятия
Соединения – клеммы
подпружиненная клемма Ti24 11 для дискретный вход/выход, заказывается отдельно<br>Штыревой разъем 1 для Цепь питания<br>Штыревой разъем 1 для Коммуникационная шина
Относительная влажность
93-93 % в 40-40 °C
Рабочая температура окружающей среды
-25-60 °C
Степень защиты ip
IP20
Температура окружающей среды при хранении
-40-80 °C
Степень загрязнения
3
Длина зачистки проводов
Управление: 10 мм<br>Цепь питания: 7 мм<br>Коммуникационная шина: 7 мм
Подготовка к работе в тропических условиях
2
Электромагнитная совместимость
стойкость к электростатическому разряду (8 кВ) в соответствии с МЭК 61000-4-2<br>стойкость к электростатическому разряду (4 кВ) в соответствии с МЭК 61000-4-2<br>Сопротивление электромагнитным полям (10 В/м) в соответствии с МЭК 61000-4-3<br>стойкость к коммутационным помехам (2 кВ) в соответствии с МЭК 61000-4-4<br>стойкость к коммутационным помехам (1 кВ) в соответствии с МЭК 61000-4-4<br>стойкость к коммутационным помехам (1 кВ) в соответствии с МЭК 61000-4-4<br>Наведенные электромагнитные помехи (10 В) в соответствии с МЭК 61000-4-6<br>стойкость к электромагнитным полям промышленной част (30 A/м) в соответствии с МЭК 61000-4-8
Совместимость серий продукта
iTL вспомогательный<br> Linergy FM<br> iOF+SD 24<br> iACT24<br> iATL24<br> измеритель импульсного выхода<br> RCA iC60<br> Acti 9 iCT вспомогательный<br> Acti 9 iC60<br> Acti 9 iID<br> Acti 9 iSW-NA<br> Acti 9 iDPN Vigi<br> Acti 9 C40<br> Multi 9 C60<br> Acti 9 DT40<br> Acti 9 DT60<br> Acti 9 I-NA<br> Acti 9 ITG40<br> Acti 9 iDPN<br> Acti 9 Reflex iC60 Ti24 разъем
Огнестойкость
650 °C другие части: ( 30 с ) в соответствии с IEC 60695-2-10<br>960 °C на соединительных зажимах: ( 30 с ) в соответствии с IEC 60695-2-10
Локальная индикация
связь: 1 светодиод (желтый)<br>состояние: 1 светодиод (Зеленый, оранжевый и красный)
