Артикул:
A9F79116

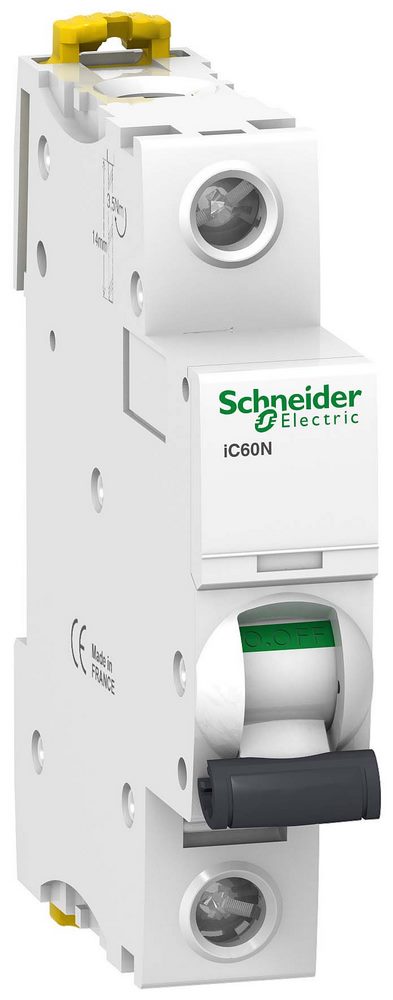

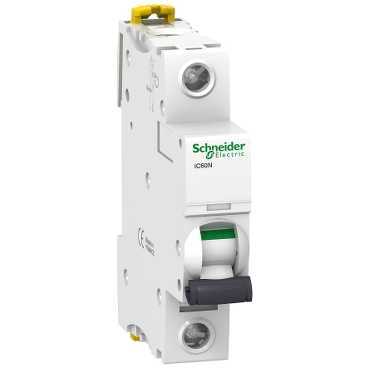

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iC60N 1П 16A C. Аппараты iC60N отвечают требованиям как бытового (ГОСТ Р 50345), так и промышленного (ГОСТ 50030.2) стандартов. Сочетают в функции защиты цепей от токов короткого замыкания и перегрузки. Обеспечивают возможность секционирования в промышленных электроустановках. Сигнализируют об аварийном отключении посредством индикатора состояния - функция Visi Trip. Обеспечивают видимый разрыв, благодаря зеленой полосе над тумблером включения - функция Visi Safe.
Галерея
1/7
—
Габариты
Ширина
18 мм
Высота
85 мм
Глубина
78.5 мм
Характеристики
Страна производства
Франция
Тип управления
тумблер
[в] номинальное рабочее напряжение
230 В Переменный ток 50/60 Гц<br>12...60 В Переменный ток 50/60 Гц<br>220...240 V Переменный ток 50/60 Гц<br>100 ... 133 В Переменный ток 50/60 Гц<br>72 V постоянный ток<br>12...60 В постоянный ток
Класс ограничения
3 в соответствии с EN 60898-1<br>3 в соответствии с IEC 60898-1
Серия
iC60<br>Acti 9
Код совместимости
iC60
Вес нетто
0.215 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
миниатюрный автоматический выключатель
Наименование продукта
Acti 9 iC60
Описание полюсов
1P
Область применения
распределение
Краткое название устройства
iC60N
Шаг 9 мм
2
Сегмент рынка
малые коммерческие предприятия
Момент затяжки
2-2 Н-м Верхняя или нижняя
Соединения – клеммы
единая клемма (Верхняя или нижняя) 1-25 мм² Жесткий<br>единая клемма (Верхняя или нижняя) 1-16 мм² Гибкий
Исполнение монтажа
стационарный
Стандарты
IEC 60947-2<br>EN 60947-2<br>EN 60898-1<br>IEC 60898-1
Относительная влажность
95-95 % в 55-55 °C
Рабочая температура окружающей среды
-35-70 °C
Степень защиты ip
IP20 в соответствии с МЭК 60529<br>IP20 в соответствии с EN 60529
Высота над уровнем моря
0...2000 м
Температура окружающей среды при хранении
-40-85 °C
Степень загрязнения
3 в соответствии с EN 60947-2<br>3 в соответствии с IEC 60947-2
Тип сети
постоянный ток<br>Переменный ток
Категория применения
категория А в соответствии с EN 60947-2<br>категория А в соответствии с IEC 60947-2
Число защищенных полюсов
1
Код кривой
C
Отключающая способность
6000 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1<br>10 кА Icu в 60...72 V постоянный ток в соответствии с EN/IEC 60947-2<br>15 кА Icu в 12...60 В постоянный ток в соответствии с EN/IEC 60947-2<br>10 кА Icu в 220...240 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>36 кА Icu в 12...60 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2<br>20 кА Icu в 100 ... 133 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
Соответствие требованиям по изоляции
да в соответствии с EN 60898-1<br>да в соответствии с EN 60947-2<br>да в соответствии с IEC 60898-1<br>да в соответствии с IEC 60947-2
Код отключающей способности
N
Технология расцепителя
термомагнитный
Монтажная опора
DIN-рейка
[ui] номинальное напряжение изоляции
500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2<br>500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
[in] номинальный ток
16 А
Совместимость распределительного блока с гребенчатыми шинами
Верхняя или нижняя: Да
Длина зачистки проводов
14 мм для Верхняя или нижняя соединение
Частота сети
50/60 Гц
Индикатор положения контакта
да
Механическая износостойкость
20000 циклы
Защита от замыкания на землю
Без
Предел электромагнитного отключения
8 x In +/- 20 %
[ics] номинальная рабочая отключающая способность
27 кА 75 % в соответствии с EN 60947-2 - 12...60 В Переменный ток 50/60 Гц<br>7.5 кА 75 % в соответствии с EN 60947-2 - 220...240 V Переменный ток 50/60 Гц<br>27 кА 75 % в соответствии с IEC 60947-2 - 12...60 В Переменный ток 50/60 Гц<br>7.5 кА 75 % в соответствии с IEC 60947-2 - 220...240 V Переменный ток 50/60 Гц<br>15 кА 75 % в соответствии с IEC 60947-2 - 100 ... 133 В Переменный ток 50/60 Гц<br>15 кА 75 % в соответствии с EN 60947-2 - 100 ... 133 В Переменный ток 50/60 Гц<br>6000 А 100 % в соответствии с EN 60898-1 - 230 В Переменный ток 50/60 Гц<br>6000 А 100 % в соответствии с IEC 60898-1 - 230 В Переменный ток 50/60 Гц<br>10 кА 100 % в соответствии с EN 60947-2 - 72 V постоянный ток<br>10 кА 100 % в соответствии с IEC 60947-2 - 72 V постоянный ток<br>15 кА 100 % в соответствии с EN 60947-2 - 12...60 В постоянный ток<br>15 кА 100 % в соответствии с IEC 60947-2 - 12...60 В постоянный ток
Электрическая износостойкость
10000 циклы
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с EN 60947-2<br>6 кВ в соответствии с IEC 60947-2
Индикатор наличия напряжения
индикатор срабатывания
Подготовка к работе в тропических условиях
2 в соответствии с IEC 60068-1
Категория перенапряжения
IV
