Артикул:
A9C15424

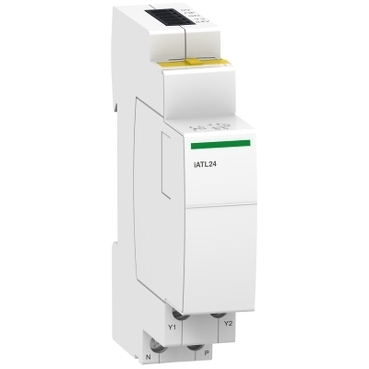

iATL24 доп. устройство управления и сигнализации (Ti24) для реле iTL. Низкоуровневое вспомогательное устройство управления и сигнализации для импульсных реле iTL.
Галерея
1/6
—
Габариты
Ширина
18 мм
Высота
81 мм
Глубина
68 мм
Характеристики
Страна производства
Испания
Номинальное напряжение питания [us]
230 V AC 50/60Hz пер. ток в 50/60 Hz
Стойкость к кратковременным исчезновениям напряжения питания
10 мс
Поведение при минимальном напряжении
Не открывается при потере 24 В=
Максимальная потребляемая мощность в вт
1 Вт
Серия
Acti 9
Код совместимости
iATL24
Совместимость продукта
Acti 9 Sмartlink<br>iTL (32 A) - 230/240 В 50 Гц<br>iTL (16 A) - 230/240 В 50 Гц
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI120411EN
Директива ec rohs
Соответствует
Тип продукта
управление и индикация, вспомогательная
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Состав сигнальных контактов
1 Н.О.
Краткое название устройства
iATL24
Шаг 9 мм
2
Сегмент рынка
малые коммерческие предприятия
Момент затяжки
блок питания: 1-1 Н-м нижний<br>вход: 1-1 Н-м нижний
Напряжение цепи сигнализации
24 V пост. ток: +/- 20 % 0,002...0,1 A
Соединения – клеммы
блок питания: клеммы туннельного типа 1 кабель 0.5-10 мм² - жесткость кабеля: жесткий<br>блок питания: клеммы туннельного типа 1 кабель 0.5-6 мм² - жесткость кабеля: гибкий<br>блок питания: клеммы туннельного типа 1 кабель 0.5-4 мм² - жесткость кабеля: гибкий с наконечником<br>вход: клеммы туннельного типа 2 кабель 0.5-2.5 мм² - жесткость кабеля: жесткий<br>вход: клеммы туннельного типа 2 кабель 0.5-2.5 мм² - жесткость кабеля: гибкий<br>вход: клеммы туннельного типа 2 кабель 0.5-2.5 мм² - жесткость кабеля: гибкий с наконечником<br>Интерфейс Ti24: подпружиненная клемма Ti24 2 кабель 0.5-1.5 мм² - жесткость кабеля: жесткий<br>Интерфейс Ti24: подпружиненная клемма Ti24 1 кабель 0.5-1.5 мм² - жесткость кабеля: гибкий
Стандарты
МЭК 60947-1 приложение S
Относительная влажность
93-93 % в 40-40 °C в соответствии с IEC 60068-2
Степень защиты ip
IP20 в соответствии с IEC 60529<br>IP40 (модульный шкаф) в соответствии с IEC 60529
Качественные этикетки
CE
Температура окружающей среды при хранении
-40-80 °C
Степень загрязнения
3 в соответствии с IEC 60439-1
Серия продукта
Acti 9
Монтажная опора
DIN-рейка
[ui] номинальное напряжение изоляции
250 В переменный ток 50/60 Гц
Совместимость распределительного блока с гребенчатыми шинами
нижний: Да<br>сверху: нет
Длина зачистки проводов
блок питания: 9 мм для нижний соединение<br>вход: 9 мм для нижний соединение<br>Интерфейс Ti24: 10 мм для сверху соединение
Тип привода
дистанционное управление
Исполнение выключателя
фикс., слева на СТ
Электрическая износостойкость
250000 циклы в соответствии с IEC 60947-5-1
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Подготовка к работе в тропических условиях
2 в соответствии с IEC 60947-5-1
Категория перенапряжения
IV
Рабочая температура
-25-60 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP120425EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Напряжение цепи управления
230 V пер. ток 50/60 Hz импульсная >= 200 мс<br>24 V пост. ток нижний край<br>24 V пост. ток Верхний край
Совместимость серий продукта
Acti 9 iTL iTL<br>Acti 9 iTL iTLi<br>Acti 9 iTL iTLs<br>Acti 9 iTL iTLc
На нашем сайте предусмотрен только просмотр информации о наличии товара и о его характеристиках. Функция покупки «интернет-магазина» временно не работает.
Наша компания работает только с юридическими лицами, по безналичному расчету.
Для актуализации остатков и цен, а также для получения счета просим Вас связаться с менеджером нашей компании по телефону +7 (812) 622-07-62 с 09-00 до 17-00 , а также по электронной почте info@elite-electro.ru или ab@elite-electro.ru
Есть в наличии: 1
