Артикул:
LUB12

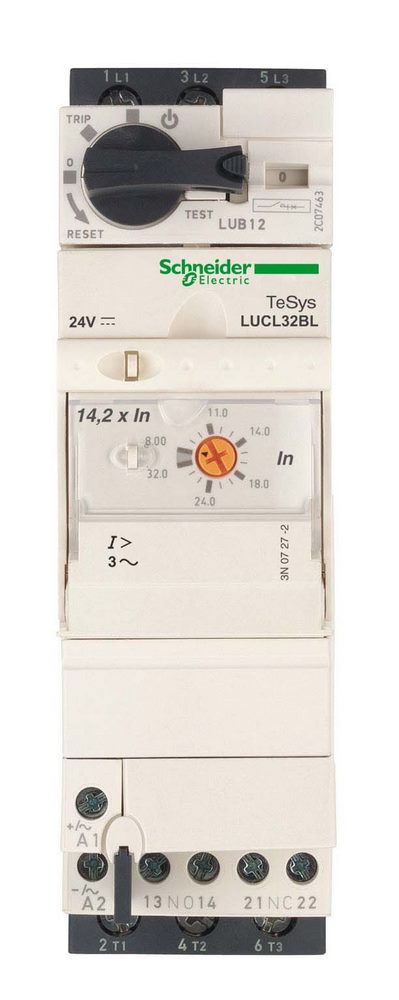

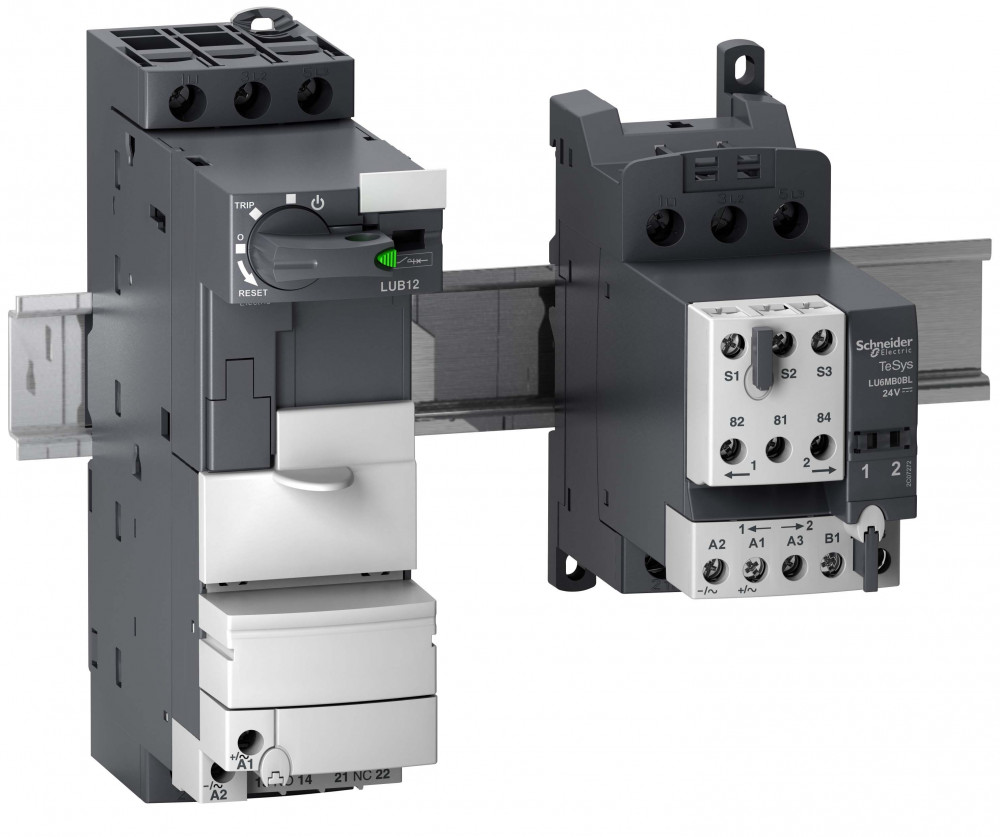

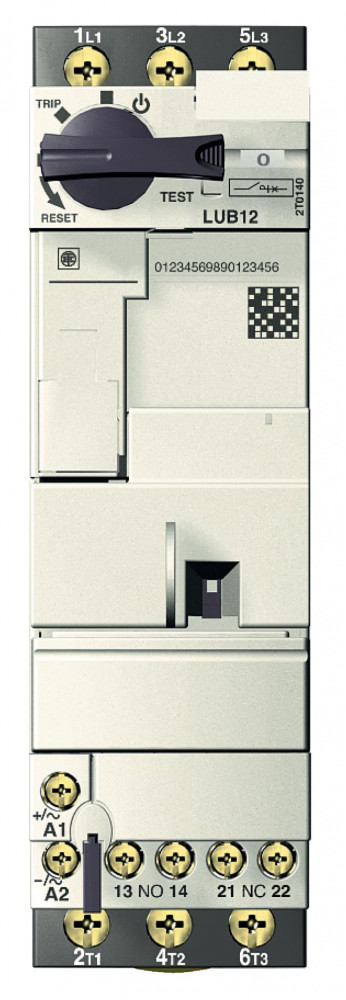

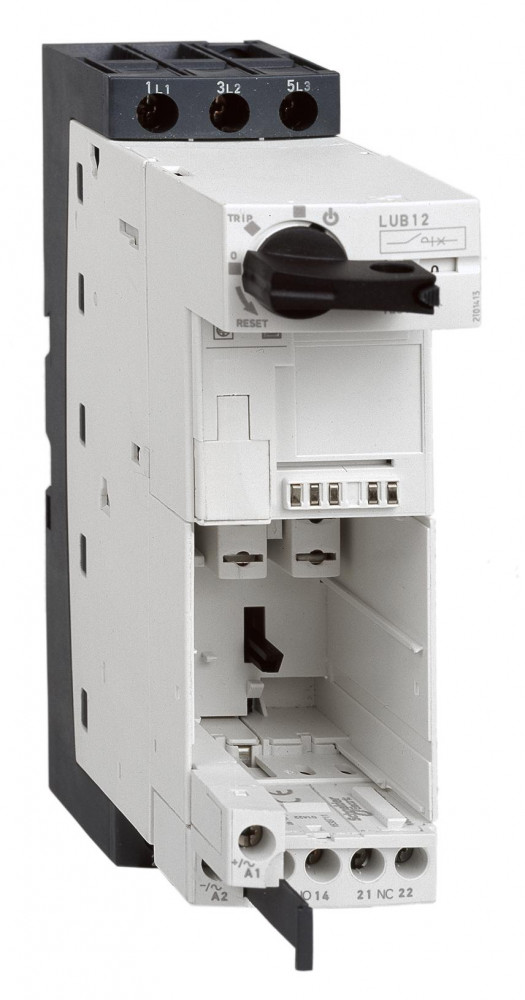

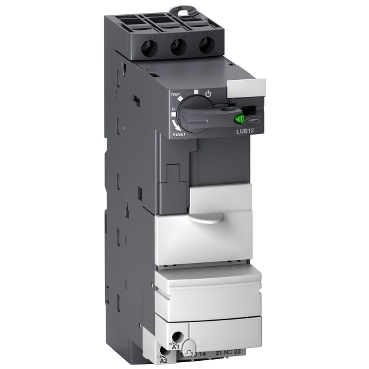

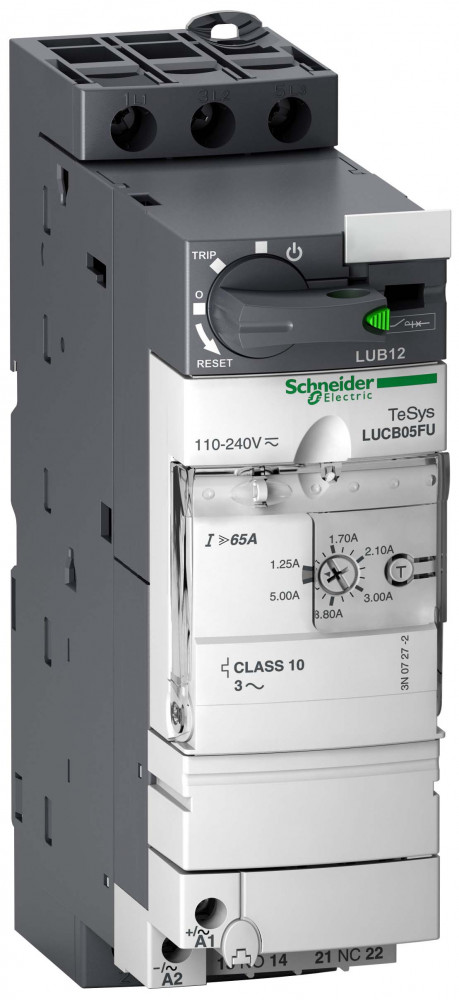

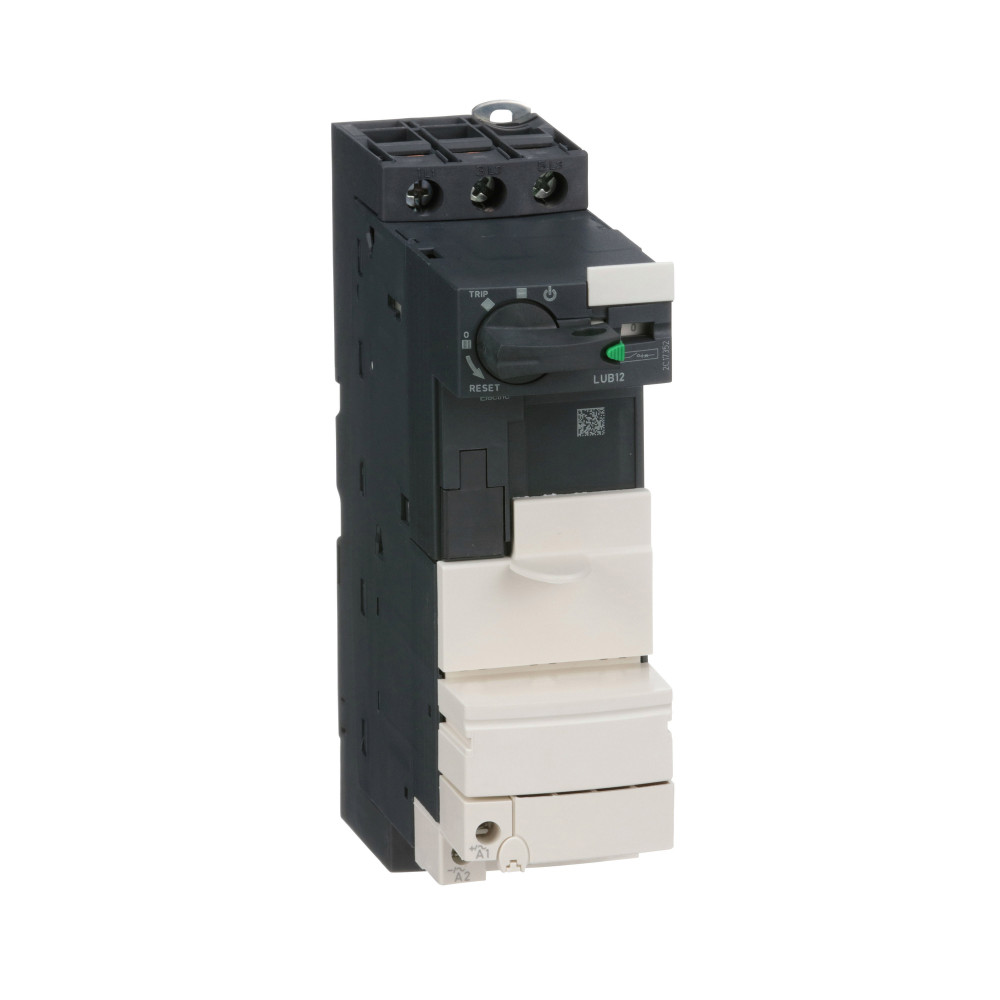

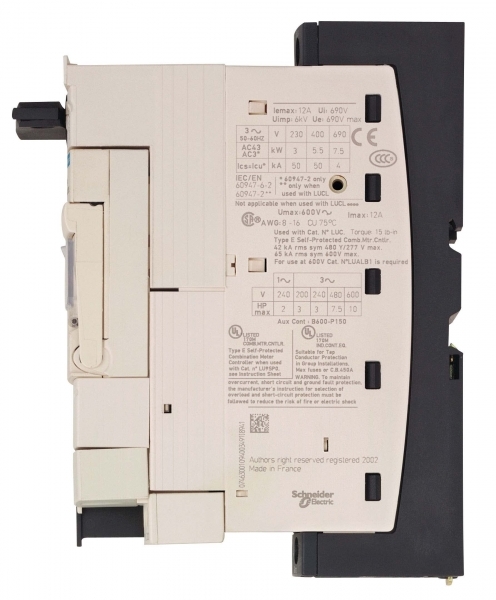

Силовой блок для многофункционального устройства управления и защиты серии TeSys U Schneider Electric; трехполюсный; нереверсивный; с клеммником дополнительных контактов; номинальный ток 12 А; макс. рабочее напряжение: 690 В пер.тока/250 В монтаж - на DIN-рейку; размеры (ШхВхГ) - 45х154х126 мм. Устройства TeSys U совмещают в себе функции автоматического выключателя, контактора, реле защиты от перегрузки и выключателя-разъединителя.
Галерея
1/8
—
Габариты
Ширина
45 мм
Высота
154 мм
Глубина
126 мм
Характеристики
Страна производства
Франция
Время работы
35 мс размыкание с LUCA, LUCB, LUCC, LUCD, LUCM для цепь управления<br>50 мс в >= 72 V замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления<br>60 мс в 48 В замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления<br>70 мс в 24 В замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления<br>75 мс замыкание с LUCM для цепь управления
Максимальная частота коммутации
3600 цикл/ч
Стойкость к кратковременным исчезновениям напряжения питания
3 мс для цепь управления
Теплоотдача
2-2 Вт для цепь управления с LUCA, LUCB, LUCC, LUCD<br>1.7-1.7 Вт для цепь управления с LUCM
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Гарантированное отключение
да
Типовой потребляемый ток
130 мА в 24 В пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD<br>140 мА в 24 В пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD<br>150 мА в 24 В пост. ток макс. ток при замыкании с LUCM<br>280 мА в 110...220 V пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD<br>280 мА в 110...240 V пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD<br>280 мА в 48...72 V пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD<br>280 мА в 48...72 V пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD<br>35 мА в 110...220 V пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD<br>35 мА в 110...240 V пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD<br>35 мА в 48...72 V пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD<br>35 мА в 48...72 V пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD<br>60 мА в 24 В пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD<br>70 мА в 24 В пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD<br>70 мА в 24 В пост. ток ток при удержании (действ. значение) с LUCM
Безопасное разъединение цепи
400 V SELV между цепями управления и вспом. цепями в соответствии с МЭК 60947-1 приложение N<br>400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с МЭК 60947-1 приложение N
Стойкость к помехам, наведенным электромагнитными полями
10 В в соответствии с IEC 61000-4-6
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Тип вспом. контактов
тип соединенные контакты (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-4-1<br> тип дублирующий контакт (1 Н.З.) в соответствии с МЭК 60947-1
Виброустойчивость
2 gn (частота= 5-300 Гц) силовые контакты разомкнуты в соответствии с IEC 60068-2-27<br>4 gn (частота= 5-300 Гц) силовые контакты замкнуты в соответствии с IEC 60068-2-27
Ударопрочность
10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27<br>15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27
Серия
TeSys U<br>TeSys
Код совместимости
LUB
Способ установки
закреплены (DIN-рейка)<br>с креплением винтами (монтаж на панель)
Вес нетто
0.9 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Стойкость к электростатическому разряду
8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2<br>8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Устойчивость к радиополям
10 В/м 3 в соответствии с IEC 61000-4-3
Тип продукта
нереверсивный силовой блок
Стойкость к коммутационным помехам
2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4<br>4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Наименование продукта
TeSys U
Описание полюсов
3P
Область применения
motor control<br>motor protection
Краткое название устройства
LUB
Момент затяжки
цепь управления: 0.8-1.2 Н-м Плоская отвертка 5 мм<br>цепь управления: 0.8-1.2 Н-м Philips No 1 отвертка 5 мм<br>силовая цепь: 1.9-2.5 Н-м Плоская отвертка 6 мм<br>силовая цепь: 1.9-2.5 Н-м Philips No 2 отвертка 6 мм
Импульс напряжения без поглощения мощности
1 кВ последовательной режиме 24...240 V пер. ток в соответствии с IEC 60947-6-2<br>1 кВ последовательной режиме 48...220 V пост. ток в соответствии с IEC 60947-6-2<br>2 кВ общий режим 24...240 V пер. ток в соответствии с IEC 60947-6-2<br>2 кВ общий режим 48...220 V пост. ток в соответствии с IEC 60947-6-2
Соединения – клеммы
цепь управления: винтовой зажим 1 кабель (-и) 0.34-1.5 мм² Гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 кабель (-и) 0.75-1.5 мм² Гибкий без наконечника<br>цепь управления: винтовой зажим 1 кабель (-и) 0.75-1.5 мм² Жесткий<br>цепь управления: винтовой зажим 2 кабель (-и) 0.34-1.5 мм² Гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 2 кабель (-и) 0.75-1.5 мм² Гибкий без наконечника<br>цепь управления: винтовой зажим 2 кабель (-и) 0.75-1.5 мм² Жесткий<br>силовая цепь: винтовой зажим 1 кабель (-и) 1-10 мм² Жесткий<br>силовая цепь: винтовой зажим 1 кабель (-и) 1-6 мм² Гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 1 кабель (-и) 2.5-10 мм² Гибкий без наконечника<br>силовая цепь: винтовой зажим 2 кабель (-и) 1-6 мм² Гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 2 кабель (-и) 1-6 мм² Жесткий<br>силовая цепь: винтовой зажим 2 кабель (-и) 1.5-6 мм² Гибкий без наконечника
Защитное исполнение
TH в соответствии с IEC 60068
Стандарты
EN 60947-6-2<br>IEC 60947-6-2<br>UL 60947-4-1, с межполюсной перегородкой<br>CSA C22.2 No 60947-4-1, с межполюсной перегородкой
Рабочая температура окружающей среды
-25-60 °C с LUCM<br>-25-70 °C с LUCA, LUCB, LUCC, LUCD
Степень защиты ip
N/A<br>N/A<br>N/A
Сертификаты
CE<br>UL<br>CSA<br>CCC<br>EAC<br>ASEFA<br>ATEX<br>Морское исполнение
Высота над уровнем моря
2000 м
Температура окружающей среды при хранении
-40-85 °C
Категория применения
AC-44<br>AC-43<br>AC-41
[ue] номинальное рабочее напряжение
690 V Переменный ток для силовая цепь
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-6-2 (степень загрязнения 3)<br>600 В в соответствии с UL 60947-4-1<br>600 В в соответствии с CSA C22.2 No 60947-4-1
Частота сети
40...60 Hz
Механическая износостойкость
15 млн. циклов
[ics] номинальная рабочая отключающая способность
50 кА в 230 В<br>50 кА в 440 V<br>10 кА в 500 V<br>4 кА в 690 V
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947-6-2
Напряжение цепи управления
24 В пер. ток 50/60 Гц<br>24 В пост. ток<br>48...72 V пер. ток 50/60 Гц<br>48...72 V пост. ток<br>110...240 V пер. ток 50/60 Гц<br>110...220 V пост. ток
Невосприимчивость к просадкам напряжения
70 % / 500 ms в соответствии с IEC 61000-4-11
[ie] номинальный рабочий ток
12 А в <= 440 V<br>12 А в 500 V<br>9 А в 690 V
[ith] условный тепловой ток на открытом воздухе
12 А
Огнестойкость
960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12<br>650 °C в соответствии с IEC 60695-2-12
