Артикул:
SR3B261BD

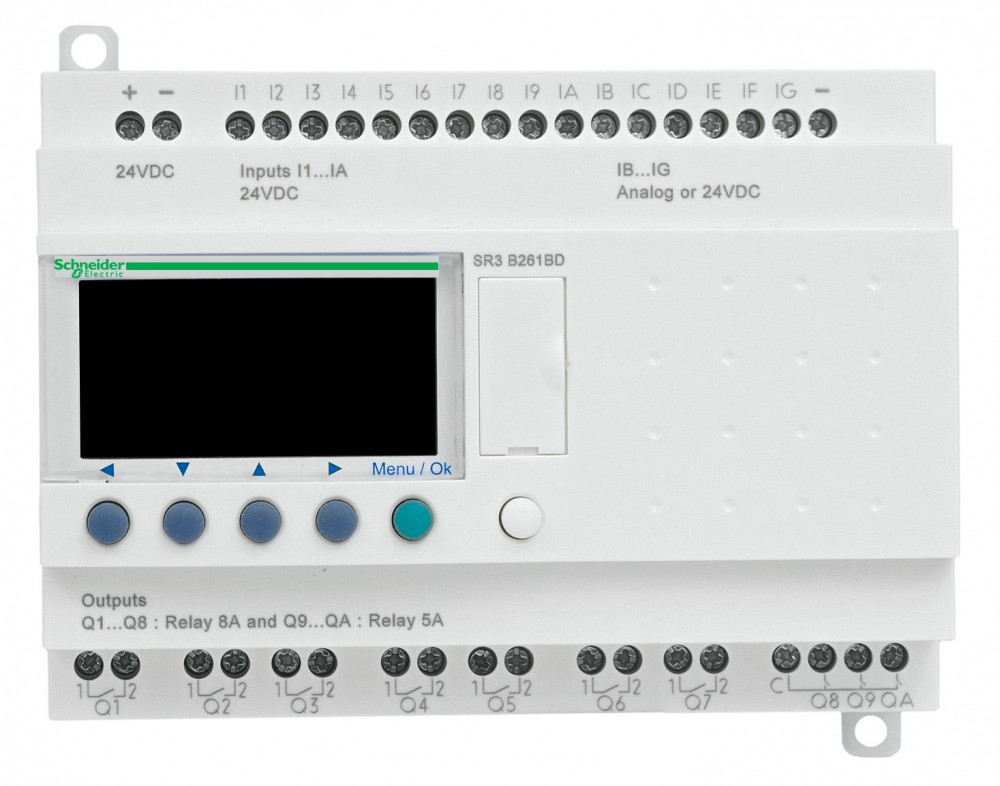

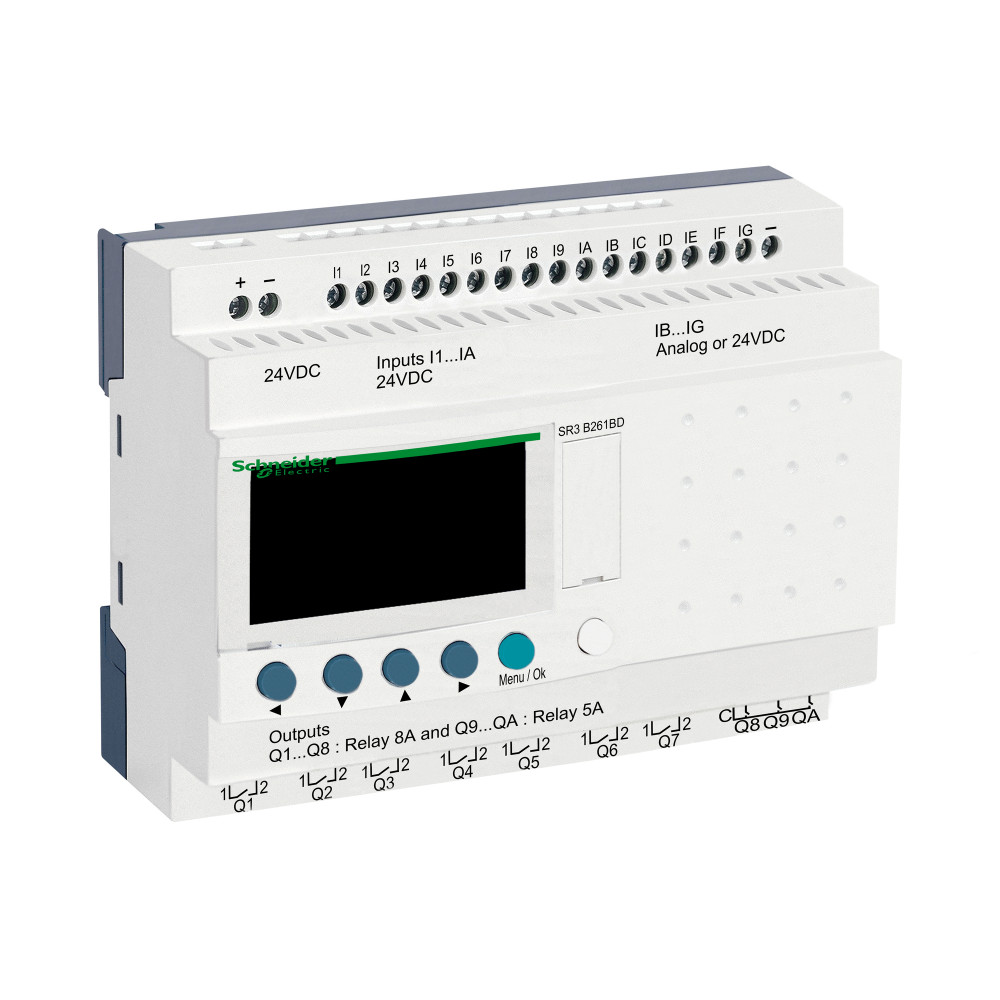

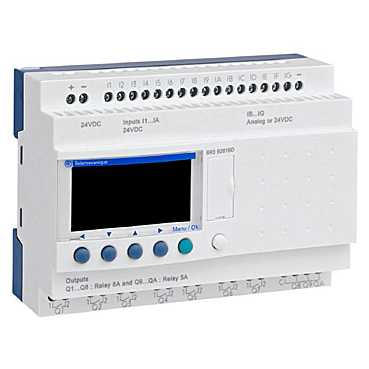

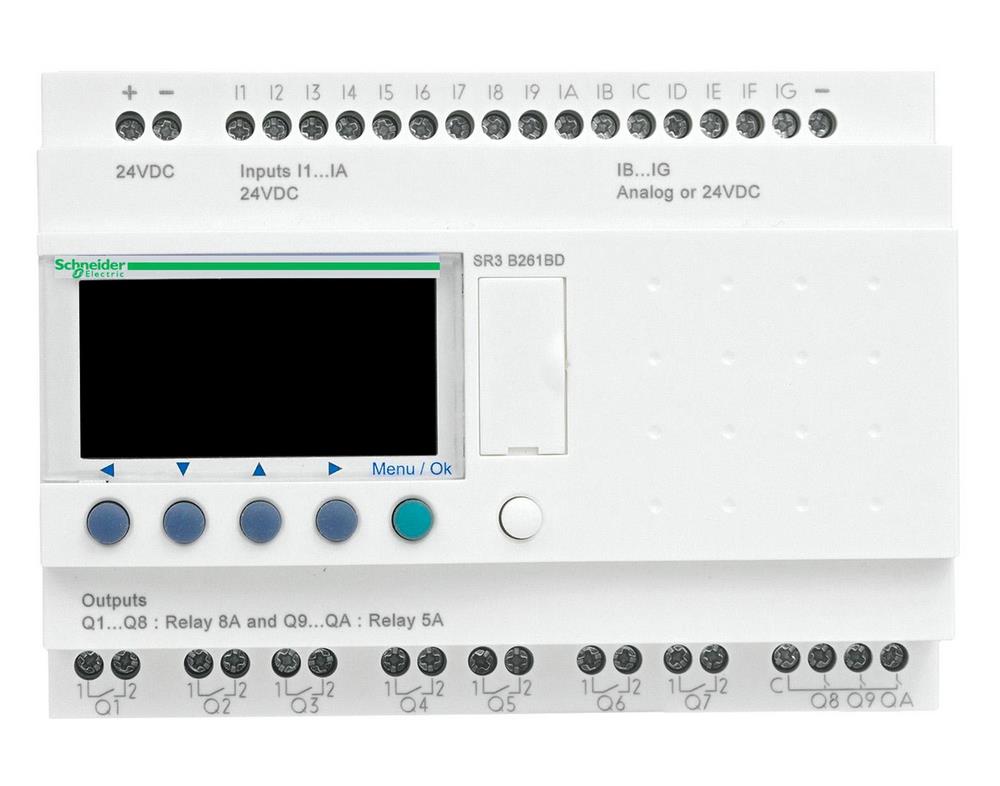

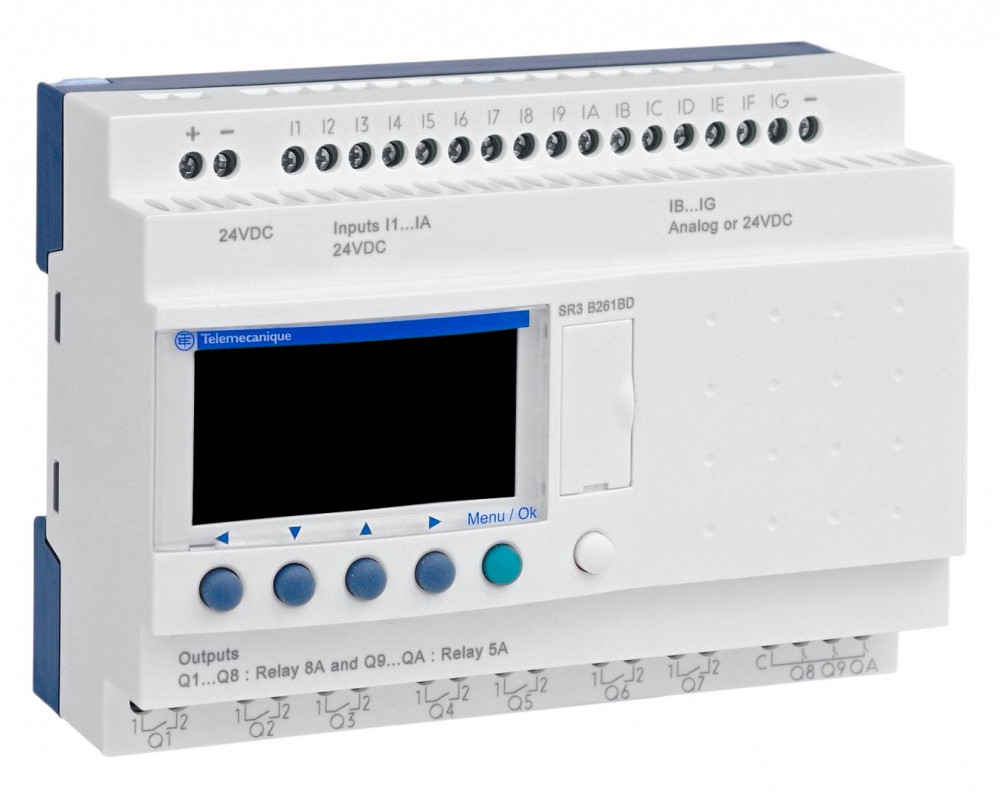

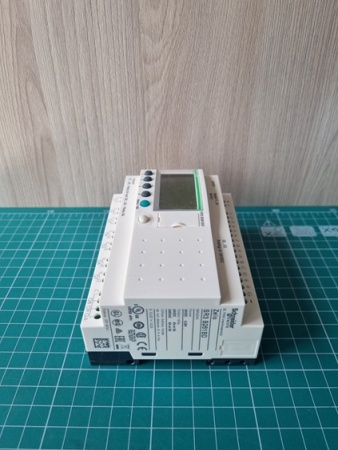

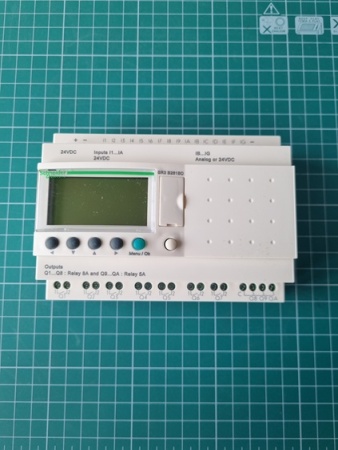

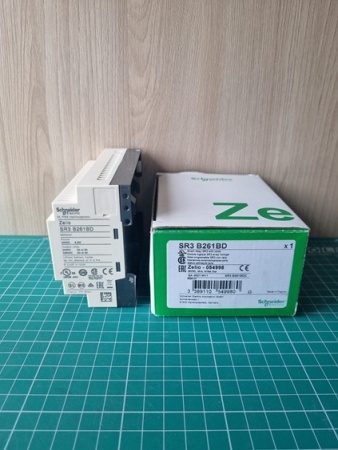

Zelio logic реле модульное 26 входов/выходов =24В. серия продукта: Zelio Logic
- тип устройства или его аксессуаров: модульное интеллектуальное реле.
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
Галерея
1/8
—
Габариты
Вес
0.4 кг
Характеристики
Страна производства
Франция
Кол-во строк в программе или функциональных блоков
0-500 с FBD программирование<br>0-240 с язык лестничных диаграмм LADDER программирование
Номинальное напряжение питания [us]
24 В
Часы
с
Стойкость к кратковременным исчезновениям напряжения питания
1 мс
Maximum supply current
190 мА (без модулей расширения)<br>300 мА (с расширениями)
Рабочее расстояние
10 m между станциями, с экранированным кабелем (датчик не развязан гальванически) для цепь аналогового входа
Ошибка преобразования
+/- 5 % в 25 °C для цепь аналогового входа<br>+/- 6,2 % в 55 °C для цепь аналогового входа
Пределы выходного напряжения
24...250 V пер. ток (релейный выход)<br>5...30 V пост. ток (релейный выход)
Тип аналогового входа
общий режим
Время срабатывания
10 ms (из сост. 0 в сост. 1) для релейный выход<br>5 ms (из сост. 1 в сост. 0) для релейный выход
Рассеиваемая мощность, вт
10 Вт с расширениями<br>6 Вт без модулей расширения
Количество выходов
10 релейных выхода
Тип контактов
нет для релейный выход
Напряжение дискретного входа
24 V пост. Тока
Тип дискретного входа
резистивные
Количество дискретных входов
16 в соответствии с EN/МЭК 61131-2 тип 1
Значение младшего значащего бита
39 mV для цепь аналогового входа
Время преобразования
время цикла интеллектуального реле для цепь аналогового входа
Погрешность хода часов
12 минут в год в 0-55 °C<br>6 с/месяц в 25-25 °C
Характеристики окружающей среды
директива по ЭМС в соответствии с EN/IEC 61000-6-2<br>директива по ЭМС в соответствии с EN/IEC 61000-6-3<br>директива по ЭМС в соответствии с EN/IEC 61000-6-4<br>директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B<br>директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2
Время цикла
6-90 мс
Коммутационная способность, ма
>= 10 мА в 12 В (релейный выход)
Номер аналогового входа
6
Локальный дисплей
с
Срок резервного хранения данных
10 лет в 25 °C
Частота счета
1 кГц для дискретный вход
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI0604006EN
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
модульное интеллектуальное реле
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Совместимость входа
3-проводн. бесконтактные PNP датчики для дискретный вход
Повторяемость позиционирования
+/- 2 % в 55 °C для цепь аналогового входа
Ток дискретного входа
4 мА
Проверки
(загрузка) памяти программ при каждом включении питания
Момент затяжки
0.5 Н-м
Соединения – клеммы
винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий<br>винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель<br>винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) гибкий с кабельным наконечником<br>винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель<br>винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий с кабельным наконечником
Защита от включения с обратной полярностью
с
Стандарты
EN/МЭК 61000-4-2 уровень 3<br>EN/IEC 61000-4-5<br>EN/МЭК 61000-4-6 уровень 3<br>EN/IEC 61000-4-11<br>EN/IEC 61000-4-3<br>EN/IEC 60068-2-27 Ea<br>EN/IEC 61000-4-12<br>EN/IEC 60068-2-6 Fc<br>EN/МЭК 61000-4-4 уровень 3
Предельный уровень коммутации напряжения в состоянии 1
>= 15 В для цепи дискретных входов I1...IA и IH...IR<br>>= 15 В для IB...IG используется как цепь дискретного входа
Относительная влажность
95-95 % без попадания конденсата или капель воды
Предельный уровень коммутации напряжения в состоянии 0
<= 5 В для цепи дискретных входов I1...IA и IH...IR<br><= 5 В для IB...IG используется как цепь дискретного входа
Рабочая температура окружающей среды
-20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2<br>-20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Степень защиты ip
IP20 в соответствии с IEC 60529 (клеммный блок)<br>IP40 в соответствии с IEC 60529 (передняя панель)
Сертификаты
GL<br>C-Tick<br>CSA<br>UL<br>ГОСТ
Current state 1 guaranteed
>= 1.2 mA (IB...IG используется как цепь дискретного входа)<br>>= 2.2 mA (цепи дискретных входов I1...IA и IH...IR)
Высота над уровнем моря
2000 м
Current state 0 guaranteed
<= 0.5 mA (IB...IG используется как цепь дискретного входа)<br><= 0.75 mA (цепи дискретных входов I1...IA и IH...IR)
Температура окружающей среды при хранении
-40-70 °C
Разрешение аналогового входа
8 бит
Степень загрязнения
2 в соответствии с EN/IEC 61131-2
Помеха излучаемая/наведенная
класс B в соответствии с EN 55022-11 группа 1
Входной импеданс
12 кОм для IB...IG используется как цепь аналогового входа<br>12 кОм для IB...IG используется как цепь дискретного входа<br>7.4 кОм для цепи дискретных входов I1...IA и IH...IR
Серия продукта
Zelio Logic
Механическая износостойкость
10000000 циклы для релейный выход
Электрическая износостойкость
AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1<br>AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1<br>DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1<br>DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1
[up] номинальное импульсное выдерживаемое напряжение
4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
Категория перенапряжения
III в соответствии с EN/IEC 60664-1
Maximum altitude transport
3048 м
Пределы напряжения питания
19.2-30 В
Регламент reach
Содержание особо опасных веществ превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP060406EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Рабочая частота, гц
0.1 Гц (при Ie) для релейный выход<br>10 Гц (режим холостого хода) для релейный выход
Макс. допустимое напряжение
30 V для цепь аналогового входа
Выходной тепловой ток
5 A для 2 выходов для релейный выход<br>8 A для 8 выходов для релейный выход
Диапазон аналогового входа
0...10 V<br>0...24 V
