Артикул:
SR3B101FU

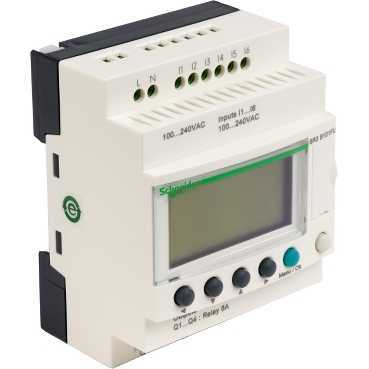

Zelio logic реле модуль 10вход/выход ~240В. серия продукта: Zelio Logic
- тип устройства или его аксессуаров: модульное интеллектуальное реле.
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
Галерея
1/5
—
Габариты
Вес
0.25 кг
Характеристики
Страна производства
Франция
Частота дискретного входа
57...63 Hz<br>47...53 Hz
Кол-во строк в программе или функциональных блоков
0-500 с FBD программирование<br>0-240 с язык лестничных диаграмм LADDER программирование
Номинальное напряжение питания [us]
100...240 V
Часы
с
Стойкость к кратковременным исчезновениям напряжения питания
10 мс
Maximum supply current
30 мА в 240 V (без модулей расширения)<br>40 мА в 240 V (с расширениями)<br>80 мА в 100 V (с расширениями)<br>80 мА в 100 V (без модулей расширения)
Пределы выходного напряжения
5...30 V пост. ток (релейный выход)<br>24...250 V пер. ток
Время срабатывания
50 ms с язык лестничных диаграмм LADDER программирование (из сост. 0 в сост. 1) для дискретный вход<br>50 ms с язык лестничных диаграмм LADDER программирование (из сост. 1 в сост. 0) для дискретный вход<br>50...255 ms с FBD программирование (из сост. 0 в сост. 1) для дискретный вход<br>50...255 ms с FBD программирование (из сост. 1 в сост. 0) для дискретный вход<br>10 ms (из сост. 0 в сост. 1) для релейный выход<br>5 ms (из сост. 1 в сост. 0) для релейный выход
Количество выходов
4 релейных выхода
Тип контактов
нет для релейный выход
Напряжение дискретного входа
100...240 V пер. ток
Количество дискретных входов
6
Тип защиты
от подключения с обратной полярностью (команды управления не выполняются)
Погрешность хода часов
12 минут в год в 0-55 °C<br>6 с/месяц в 25-25 °C
Характеристики окружающей среды
директива по ЭМС в соответствии с EN/IEC 61000-6-2<br>директива по ЭМС в соответствии с EN/IEC 61000-6-3<br>директива по ЭМС в соответствии с EN/IEC 61000-6-4<br>директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B<br>директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2
Время цикла
6-90 мс
Коммутационная способность, ма
>= 10 мА в 12 В (релейный выход)
Потребляемая мощность (ва)
12 В·А с расширениями<br>7 В·А без модулей расширения
Локальный дисплей
с
Срок резервного хранения данных
10 лет в 25 °C
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI0604006EN
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
модульное интеллектуальное реле
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Ток дискретного входа
0.6 мА
Проверки
(загрузка) памяти программ при каждом включении питания
Напряжение развязки
1780 В
Момент затяжки
0.5 Н-м
Соединения – клеммы
винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий<br>винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель<br>винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) гибкий с кабельным наконечником<br>винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель<br>винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий с кабельным наконечником
Стандарты
EN/IEC 61000-4-12<br>EN/МЭК 61000-4-4 уровень 3<br>EN/МЭК 61000-4-6 уровень 3<br>EN/IEC 61000-4-3<br>EN/МЭК 61000-4-2 уровень 3<br>EN/IEC 61000-4-5<br>EN/IEC 61000-4-11<br>EN/IEC 60068-2-6 Fc<br>EN/IEC 60068-2-27 Ea
Предельный уровень коммутации напряжения в состоянии 1
>= 79 В для дискретный вход
Относительная влажность
95-95 % без попадания конденсата или капель воды
Предельный уровень коммутации напряжения в состоянии 0
<= 40 В для дискретный вход
Рабочая температура окружающей среды
-20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2<br>-20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Степень защиты ip
IP20 в соответствии с IEC 60529 (клеммный блок)<br>IP40 в соответствии с IEC 60529 (передняя панель)
Сертификаты
ГОСТ<br>C-Tick<br>CSA<br>UL<br>GL
Current state 1 guaranteed
>= 0.17 mA (дискретный вход)
Высота над уровнем моря
2000 м
Current state 0 guaranteed
<= 0.5 mA (дискретный вход)
Температура окружающей среды при хранении
-40-70 °C
Степень загрязнения
2 в соответствии с EN/IEC 61131-2
Помеха излучаемая/наведенная
класс B в соответствии с EN 55022-11 группа 1
Входной импеданс
350 кОм для дискретный вход
Серия продукта
Zelio Logic
Механическая износостойкость
10000000 циклы для релейный выход
Электрическая износостойкость
AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1<br>AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1<br>DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1<br>DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1
[up] номинальное импульсное выдерживаемое напряжение
4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
Категория перенапряжения
III в соответствии с EN/IEC 60664-1
Maximum altitude transport
3048 м
Пределы напряжения питания
85-264 В
Регламент reach
Содержание особо опасных веществ превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP060406EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Рабочая частота, гц
0.1 Гц (при Ie) для релейный выход<br>10 Гц (режим холостого хода) для релейный выход
Выходной тепловой ток
8 A для всех 4 выходов для релейный выход
Частота
50/60 Hz
