Артикул:
TPRST025

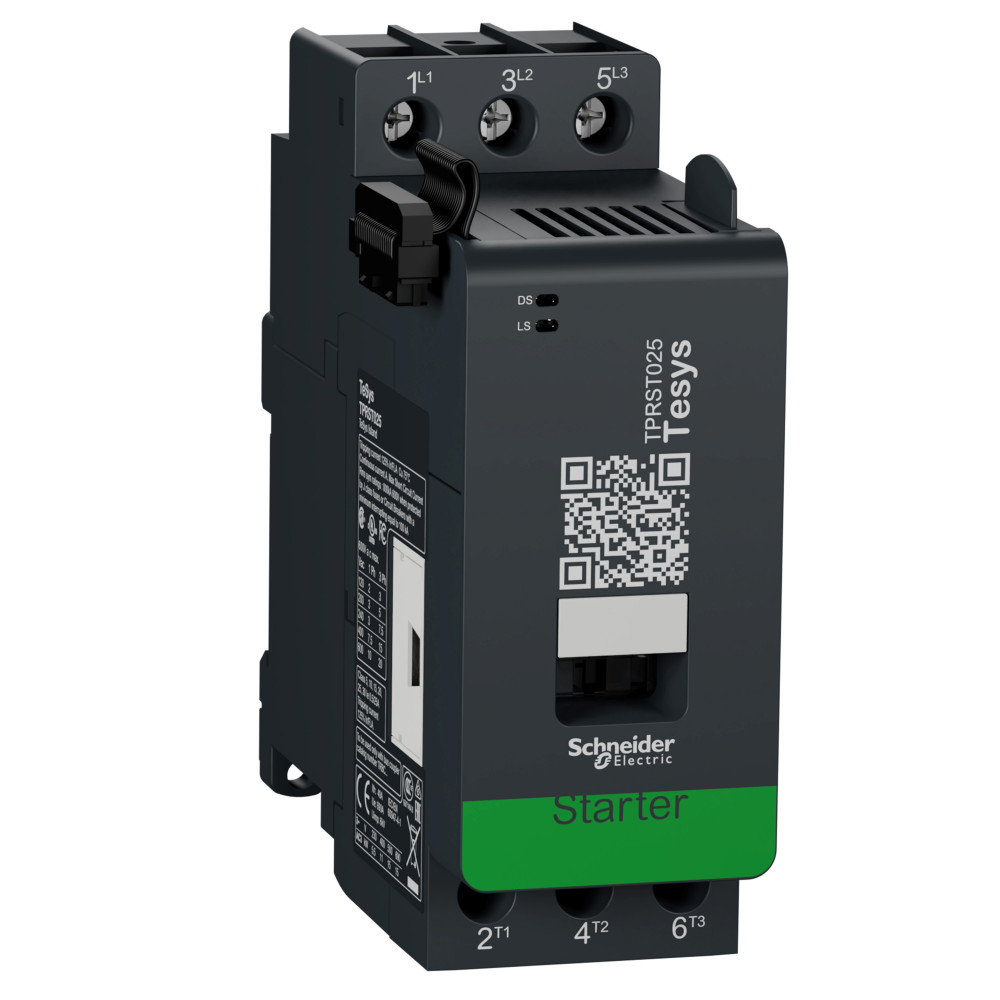

ПУСКАТЕЛЬ TESYS ISLAND 7,5 КВТ
Галерея
1/1
—
Габариты
Ширина
45 мм
Высота
121 мм
Глубина
115 мм
Характеристики
Страна производства
Франция
Время работы
< 100 ms включение<br>< 30 ms отключение
Способ крепления
горизонт. и вертик. (35 мм симметричная DIN-рейка)
Номинальная отключающая способность
450 А в 440 В в соответствии с ГОСТ IEC 60947
Среднее полное сопротивление
2 мОм - Ith 30 А 50 Гц
Сертификация
CCC<br>UL<br>CSA<br>EAC
Мощность двигателя, л.с.
2 лс в 120 В AC 50/60Hz Переменный ток 60 Гц для 1 фаза электродвигатели<br>3 лс в 240 В Переменный ток 60 Гц для 1 фаза электродвигатели<br>7.5 лс в 208 V Переменный ток 60 Гц для 3 фазы электродвигатели<br>7.5 лс в 240 В Переменный ток 60 Гц для 3 фазы электродвигатели<br>15 лс в 480 В Переменный ток 60 Гц для 3 фазы электродвигатели<br>20 лс в 600 В Переменный ток 60 Гц для 3 фазы электродвигатели
Рассеиваемая мощность, вт
6.6 Вт при Ie
[icw] номинальный кратковременно допустимый ток
380 А в <40 °C - 1 с<br>240 А в <40 °C - 10 с<br>120 А в <40 °C - 1 мин<br>50 А в <40 °C - 10 мин
Класс тепловой перегрузки
class 5…30
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Тип измерения
time device ON<br>time device switch ON<br>number of faults<br>number of switching cycles<br>number of device power cycles<br>средний ток<br>среднее напряжение Vсредн<br>max current Imax<br>max voltage Vmax<br>active and reactive power with voltage module<br>active and reactive energy with voltage module<br>true power factor with voltage module
Maximum operating rate
3600 цикл/м AC-3
Тип защиты
защита от тепловой перегрузки<br>motor overheat<br>токи перегрузки<br>undercurrent<br>jam<br>long start<br>stall<br>rapid cycle lockout<br>rapid restart lockout<br>phase sequence<br>phase reversal<br>phase loss<br>фазный дисбаланс<br>ground current
Сброс
remotely or automatically
Мощность, рассеиваемая одним полюсом
1.25 Вт AC-3 - Ith 25 А<br>1.8 Вт AC-1 - Ith 30 А
Диапазон уставок тепловой защиты
0.5-25 А
Рабочая высота
0...2000 м без ухудшения номинальных значений
Виброустойчивость
1,5 мм размах (частота= 3-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
15 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27
Доступные функции
upstream voltage presence detection<br>electrical line and load protection<br>power and energy monitoring when connected with TPRVM voltage module
Серия
TeSys
Совместимость продукта
TPRBC шинный соединитель<br>TPRVM voltage interface module
Вес нетто
0.718 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающего воздуха при хранении
-25-70 °C
Тип продукта
пускатель двигателя
Наименование продукта
TeSys island
Описание полюсов
3P 3 Н.О.
Краткое название устройства
TPRST
Потребляемый ток
160 мА contactor sealed<br>160 мА contactor closing
Момент затяжки
2.5-2.5 Н-м - с помощью отвертки плоск. Ø 6 мм<br>2.5-2.5 Н-м - с помощью отвертки Philips No 3
Соединения – клеммы
винтовые зажимы 1 кабель (-и) 1.5-10 мм² (AWG 16...AWG 8)Жесткий<br>винтовые зажимы 2 кабель (-и) 1.5-10 мм² (AWG 16...AWG 8)Жесткий<br>винтовые зажимы 1 кабель (-и) 2.5-10 мм² (AWG 14…AWG 8)Гибкий без наконечника<br>винтовые зажимы 2 кабель (-и) 2.5-10 мм² (AWG 14…AWG 8)Гибкий без наконечника<br>винтовые зажимы 1 кабель (-и) 1.5-10 мм² (AWG 16...AWG 10)Гибкий с кабельным наконечником<br>винтовые зажимы 2 кабель (-и) 1.5-6 мм² (AWG 16...AWG 10)Гибкий с кабельным наконечником
Защитное исполнение
TC
Стандарты
EN/IEC 60947-1<br>EN/IEC 60947-4-1<br>UL 60947-4-1<br>CSA C22.2 No 60947-4-1
Относительная влажность
5-95 %
Рабочая температура окружающей среды
-10-50 °C без ухудшения номинальных значений<br>50-60 °C Со снижением номинального тока
Степень загрязнения
2
Категория применения
AC-1<br>AC-2<br>AC-3<br>AC-4
[ue] номинальное рабочее напряжение
<= 480 В Переменный ток 47–63 Гц<br><= 690 V Переменный ток 47–63 Гц
[ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1<br>600 В в соответствии с UL 60947-4-1<br>600 В в соответствии с CSA C22.2 No 60947-4-1
Механическая износостойкость
30 млн. циклов
Электрическая износостойкость
1.65 млн. циклов 25 А AC-3 при Ue 440 В<br>2 млн. циклов 30 А AC-1 при Ue 440 В
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947-1
Категория перенапряжения
III<br>II
Электромагнитная совместимость
испытание стойкости к с электролитическому разряду, уровень 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2<br>radiated RF field immunity test, уровень 3 (10 В/м) в соответствии с EN/IEC 61000-4-3<br>fast transient immunity test, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4<br>испытание невосприимчивости к импульсным помехам, уровень 3 (2 кВ) в соответствии с EN/IEC 61000-4-5<br>испытание невосприимчивости к импульсным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-5<br>conducted RF disturbance immunity test (20 V) в соответствии с EN/IEC 61000-4-6
Мощность двигателя, квт
5.5 кВт в 230 В 50 Гц (AC-3)<br>11 кВт в 380...415 В 50 Гц (AC-3)<br>11 кВт в 440 В 50 Гц (AC-3)<br>15 кВт в 500 В 50 Гц (AC-3)<br>15 кВт в 690 В 50 Гц (AC-3)
Тип пускателя двигателя
прямой пуск
Напряжение цепи управления
24 В пост. ток supplied by the bus coupler
[ie] номинальный рабочий ток
25 А 50 °C) в <= 440 V AC-3<br>30 А 50 °C) в <= 440 V AC-1
[ith] условный тепловой ток на открытом воздухе
30 А в <50 °C
Комплектация изделия
direct starter connected to an automation controller through a bus coupler<br>operational only when connected to a bus coupler
Огнестойкость
960 °C в соответствии с UL 94<br>850 °C в соответствии с МЭК 60695-2-1<br>650 °C в соответствии с IEC 60695-2-12
Локальная индикация
DS (device status): 1 светодиод (зеленый/красный)<br>LS (load status): 1 светодиод (зеленый/красный)
Номинальная включающая способность irms
450 А в 440 В в соответствии с ГОСТ IEC 60947
