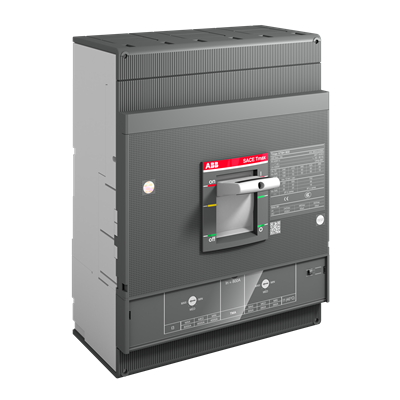

Выключатель автоматический XT6N 800 TMA 800-8000 3p F F (1SDA100718R1)

Технические характеристики
Основные параметры
Номинальный ток (In): 800 А

Количество полюсов: 3P (трехполюсный)

Номинальное напряжение изоляции (Ui): 1000 В AC

Номинальное рабочее напряжение (Ue): 690 В AC (50/60 Гц)

Номинальное импульсное напряжение (Uimp): 8 кВ

Отключающая способность (Icu):

при 380/415 В AC: 70 кА

при 690 В AC: 50 кА

Отключающая способность (Ics):

при 380/415 В AC: 50 кА

при 690 В AC: 40 кА

Тип расцепителя: TMA (термомагнитный)

Диапазон тепловой защиты: 800 – 8000 А (регулируемый)

Магнитный расцепитель: Фиксированный (F F — фиксированный магнитный расцепитель)

Категория применения: A (без выдержки времени при КЗ)

Механические параметры
Тип монтажа: Стационарный (на монтажную панель или DIN-рейку через дополнительные аксессуары)

Подключение: Переднее (кабельные наконечники или шины)

Сечение подключаемых проводников: До 2 x 240 мм² (в зависимости от типа наконечника)

Степень защиты: IP20 (со стороны лицевой панели)

Механическая износостойкость: 20 000 циклов

Электрическая износостойкость: 8 000 циклов

Рабочая температура: -25°C до +70°C

Вес: ~ 13.5 кг

Габаритные размеры
Ширина: 280 мм

Высота: 278 мм

Глубина: 145 мм

Крепежные отверстия: 4 отверстия Ø6.5 мм

Дополнительные аксессуары (устанавливаются отдельно)
Независимый расцепитель: SOR-C (1SDA054891R1)

Аварийный контакт: AUP-1 (1SDA054892R1)

Моторный привод: MOE (1SDA054893R1)

Поворотный привод: RHE (1SDA054894R1)

Дополнительные контакты: 4 вспомогательных контакта (1SDA054895R1)
